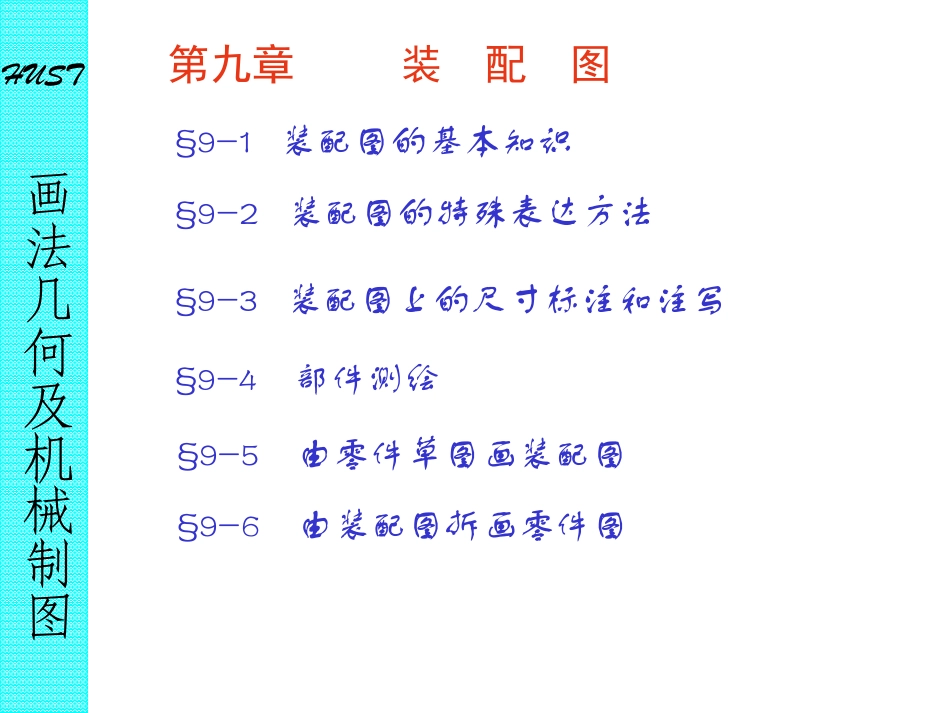

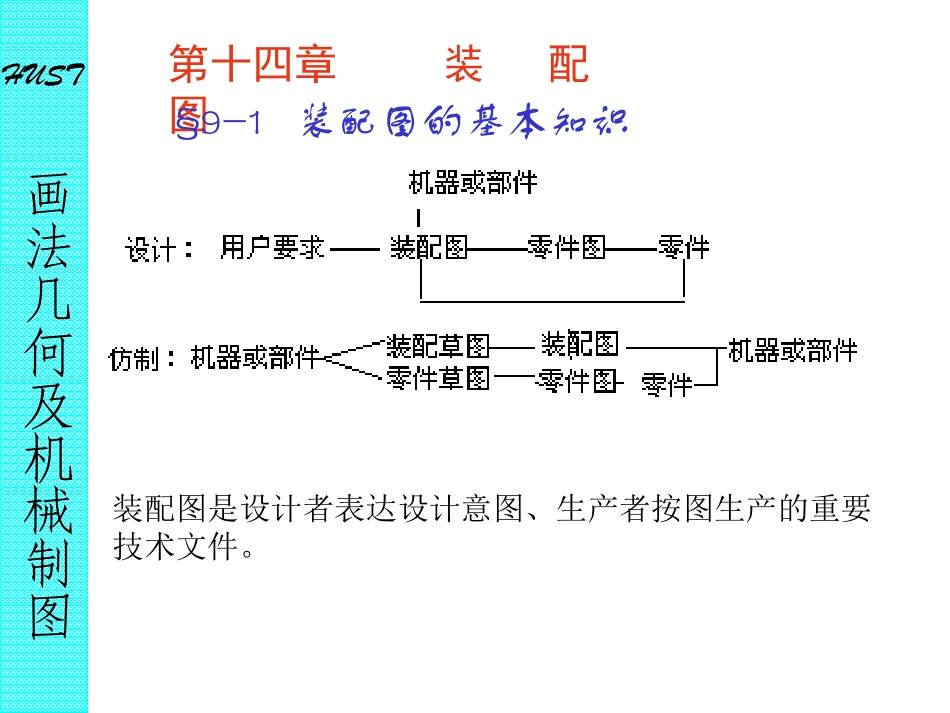

画法几何及机械制图HUST第九章装配图§9-1装配图的基本知识§9-2装配图的特殊表达方法§9-4部件测绘§9-3装配图上的尺寸标注和注写§9-5由零件草图画装配图§9-6由装配图拆画零件图画法几何及机械制图HUST第十四章装配图§9-1装配图的基本知识装配图是设计者表达设计意图、生产者按图生产的重要技术文件

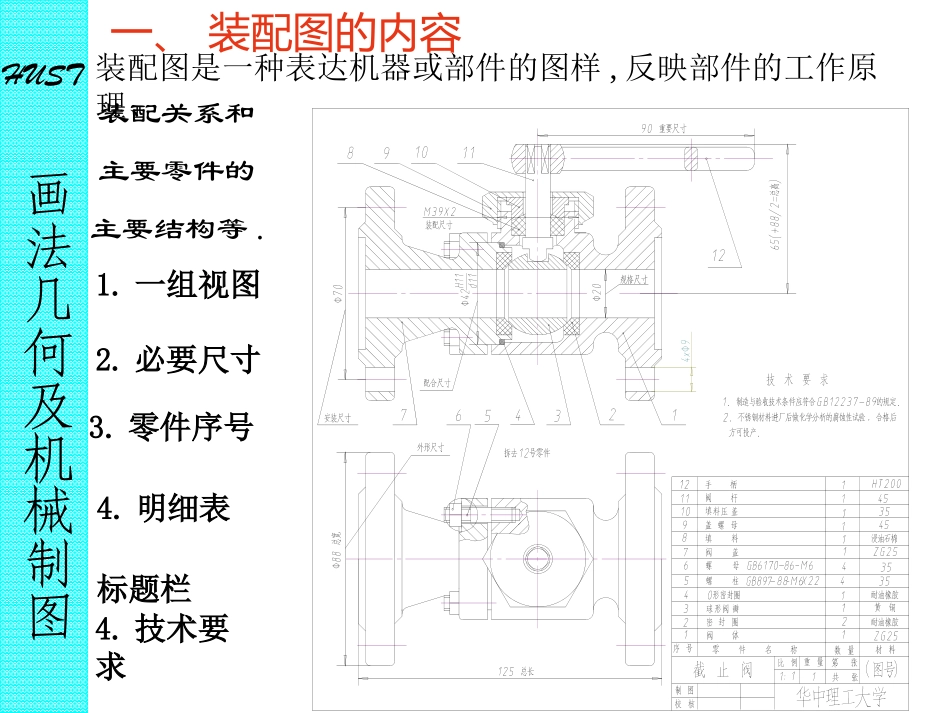

画法几何及机械制图HUST装配图是一种表达机器或部件的图样,反映部件的工作原理、一、装配图的内容1
明细表标题栏装配关系和主要零件的主要结构等
画法几何及机械制图HUST二、装配图画法的基本规定(1)两零件的接触表面或具有配合要求的表面画一条线，不接触面画二条线
2)相邻两零件的剖面线方向应相反或间隔不等
但同一个零件在各个视图中的剖面线的方向和间隔应一致
(3)在剖视图中，若剖切平面通过实心杆件或螺纹紧固件的轴线时，均按不剖绘制
1d三、装配图的视图选择视图选择原则：便看图和画图
视图数量适当、方根据部件的结构特点，从装配干线入手来选择视图
装配主干线装配次干线装配干线主视图的选择：反映部件工作位置及主要的装配干线
其它视图选择：补充表达其它装配干线（次要装配干线）
装配干线：为实现某一功能装配在一起的一串零件
实现主要功能的或含零件较多装配干线称为装配主干线，反之成为装配次干线
四、装配工艺结构在装配图上要正确表达零件之间合理的装配结构和连接方式
四、装配工艺结构四、装配工艺结构四、装配工艺结构其他装配工艺结构画法几何及机械制图HUST第十四章装配图§9-2装配图的特殊表达方法一、拆卸画法①为了表示被某一零件遮挡的部分，可在视图中假想地拆去某些零件来表达
但应注明“拆去××零件”，或“拆去×号零件”
②有时还可采用拆卸带剖切的方法
§9-2装配图的特殊表达方法二、假想画法①表示部件中运动件的极限位置，用双点划线假
