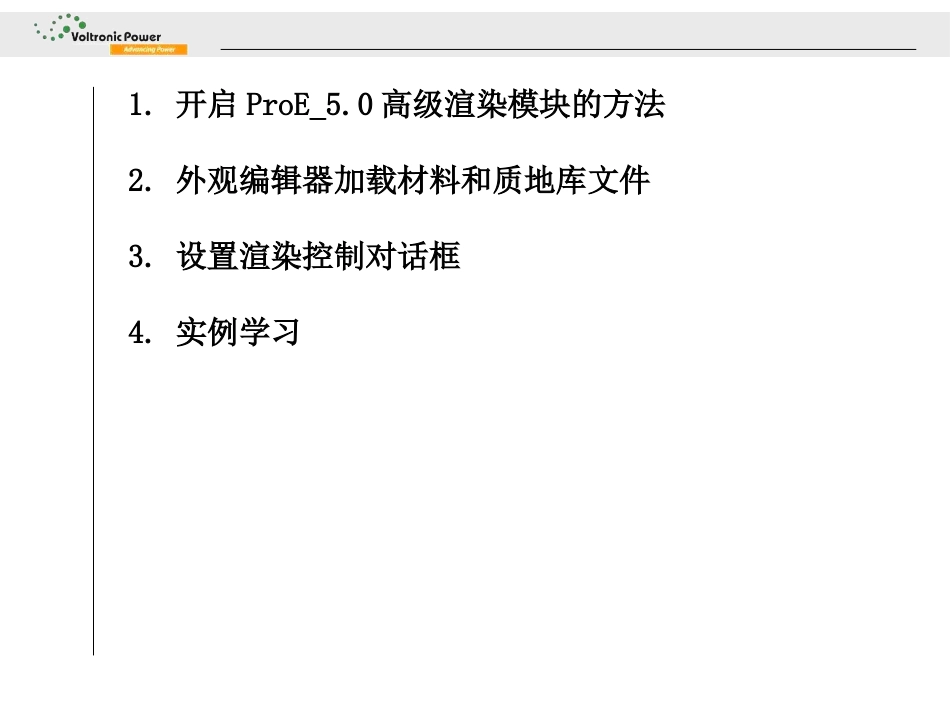

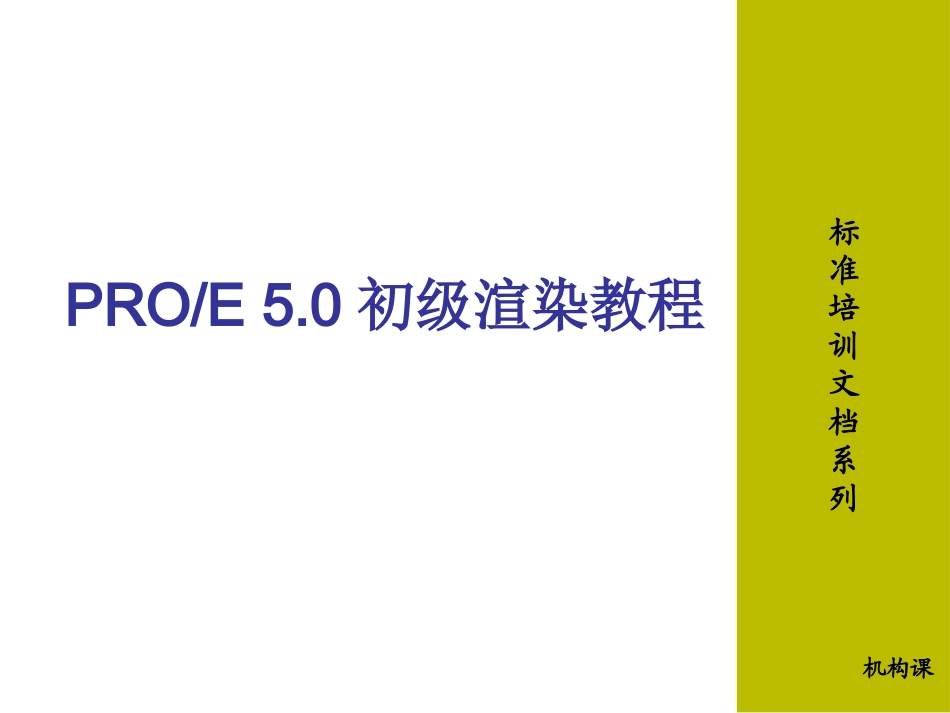

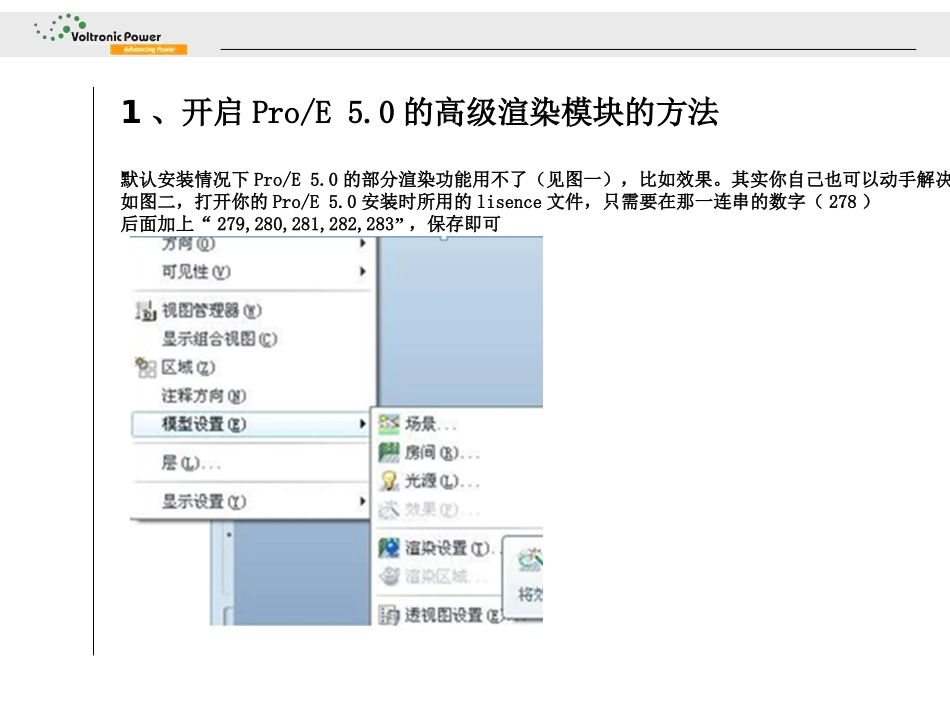

标准培训文档系列机构课PRO/E5.0初级渲染教程1.开启ProE_5.0高级渲染模块的方法2.外观编辑器加载材料和质地库文件3.设置渲染控制对话框4.实例学习1、开启Pro/E5.0的高级渲染模块的方法默认安装情况下Pro/E5.0的部分渲染功能用不了（见图一），比如效果。其实你自己也可以动手解决。如图二，打开你的Pro/E5.0安装时所用的lisence文件，只需要在那一连串的数字（278）后面加上“279,280,281,282,283”，保存即可2.外观编辑器加载材料和质地库文件设置config.pro中的pro_texture_library键值到包含graphics-library目录的文件夹,重新启动PRO/E,使设置生效3.设置渲染控制对话框设置光源设置产品放置的环境背景,例如室内/室外等3.1关于光源的定义说明Appearances（外观）要渲染的模型上所用的材料的外观（appearance）在渲染中是非常重要的。材料的外观主要由材料的颜色（Color）,高光（Highlight）和反光（Reflection）决定。也可以包括纹理（Textures）和凸纹（bumpmaps）。可以使用渲染控制工具条来实现所有的渲染功能。3.2关于外观的说明外观（Appearances）-PhotoLuxLibrary高级渲染扩展包括有一个特定的材料库以提高材质的真实感。这个库就是PhotoLuxLibrary.你可以在外观编辑器（AppearanceEditor）对话框的菜单中选择PhotoLux材质。如下图所示，选择File=>PhotoLuxSystemLibrary.4.实例学习我们拿玻璃材质的水杯为例做个练习吧，这里做一个100mm外圆、高是160mm、壁厚是2mm找模角度是2.5、底部厚12mm的水杯，见下图：渲染后的效果图渲染的设置步骤1.设置模型颜色外观材质,在PHOTOLUXLIBRARY库中选取玻璃这项2.设置透视图3.选择场景4.布置房间我们只保留地板的背景,然后调整地板与玻璃杯的位置,使之水平放置在地板上5.添加光源6.设置渲染效果7.渲染设置8.最后输出渲染效果补充KS插件学习KS材质设置一些参数说明Plastic（塑料）塑料材质被优化来模拟多种类型的塑料。它的参数为:Diffuse——漫射：指定材质漫射的颜色Specular——镜面反射：指定材质镜面反射（高光）的颜色。Diffusetransmission——扩散传播：指定材质的半透明，当颜色为全黑（0、0、0）时，材质为实体。Speculartransmission——反射传播：指定材质的透明度，当颜色为全黑（0、0、0）时，材质为不透明。Roughness——粗糙度：控制材质反射中的粗糙度（模糊反射）。这影响到外观的高光（光反射）。高的粗糙值（大于0.5）产生一个有大范围高光的粗糙表面，而低粗糙值创建一个有小范围高光的相对光滑的表面。glossy复选框必须勾上，以保证粗糙度产生作用。Fresnel——菲涅：勾选Fresnel控制光的传播和反射，换句话说，物体将出现更多没有直接面对照相机的反光区域，为了看到Fresnel项的效果，高光反射的颜色不能设为黑色。Glossy——光泽度：在粗糙度参数的基础上启动光滑（模糊）反射。Glossysamples——光泽采样：用光泽采样来计算材质上的高光反射。对于高粗糙度，将这个值调到8-16或以上，将可以减少反射中的噪点，并让粗糙表面表现得更真实。Ior——指定材质的折射率，空气的Ior为1.0，水的Ior为1.33，典型的玻璃的Ior为1.4-1.7。当与Fresnel共同作用时，对材质的反射率同样有影响，为了让材质产生反射，Fresnel项必须勾选。Metal（金属）金属材质是用来模拟金属，如铝、金、银，做出不同的效果，如抛光、涂粉、铸造等。它的参数为:Color——颜色：指定金属的颜色。Roughness——粗糙度：控制材质反射中的粗糙度（模糊反射）。这影响到外观的高光（光反射）。高的粗糙值（大于0.5）产生一个有大范围高光的粗糙表面，而低粗糙值创建一个有小范围高光的相对光滑的表面。在没有勾选glossy复选框时，改变粗糙度的值对表面没有影响。Glossy——光泽度：在粗糙度参数的基础上启动光滑（模糊）反射，增加粗糙度的值会使反射变得更加模糊。Glossysamples——光泽采样：用光泽采样来控制材质表面的高光反射。对于高粗糙度，将这个值设置为8-16或以上可以减少反射中的噪点，并让粗糙表面表现得更真实。MetallicPaint（金属漆）这种材质是用来模拟金属漆的效果，如车漆；同时可用于模拟多层塑料的效果。它的参数为:Base—...
