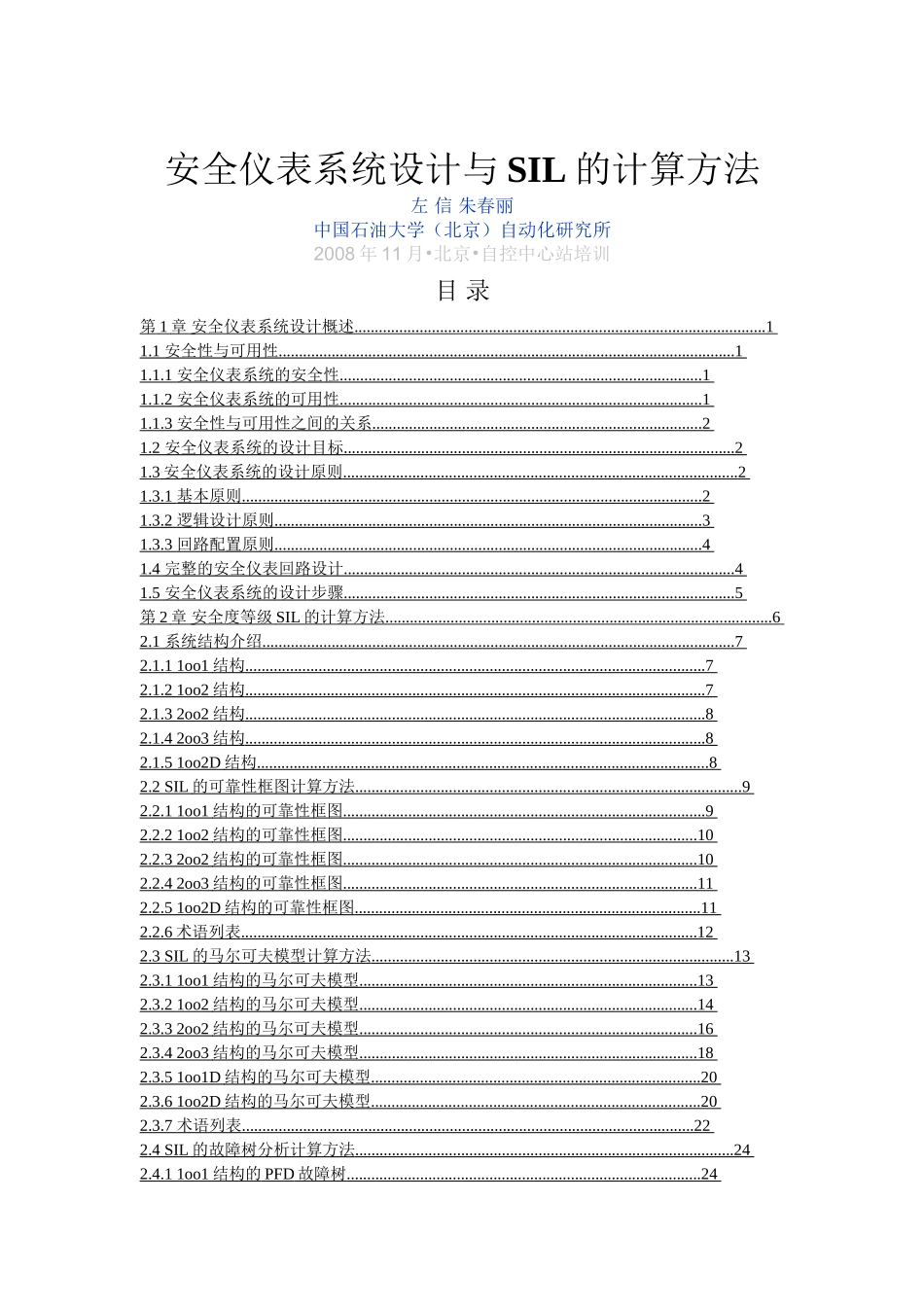

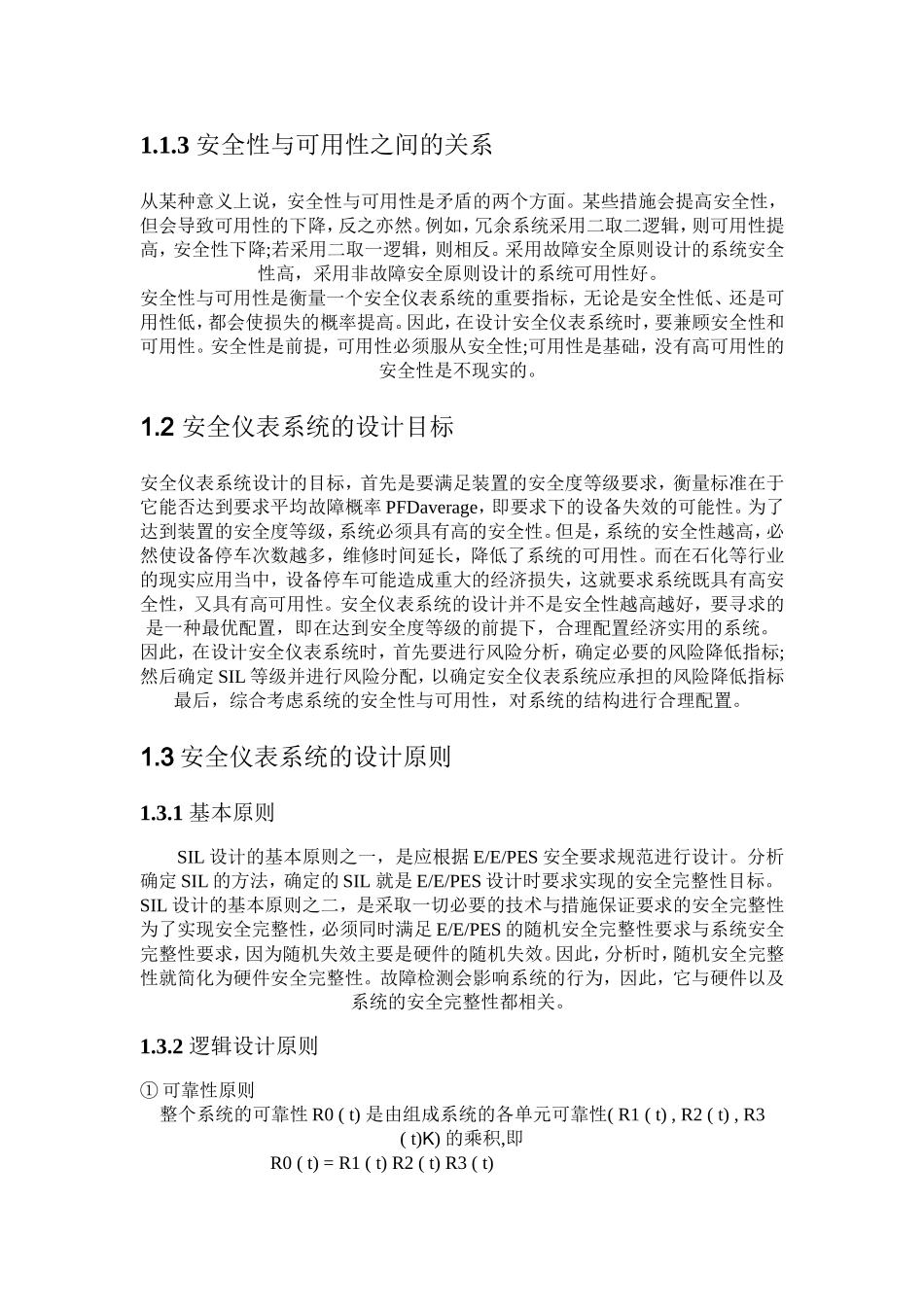

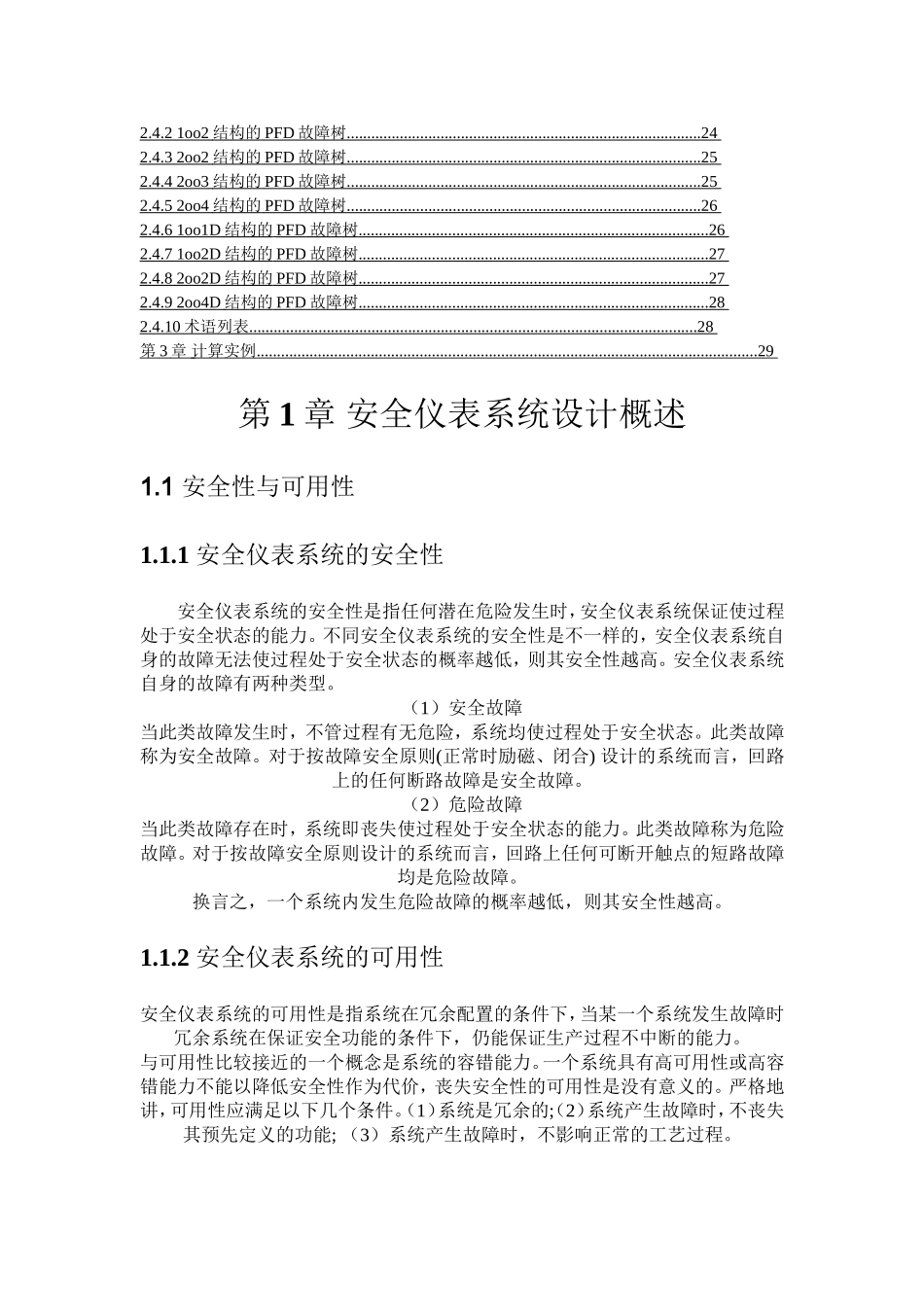

安全仪表系统设计与SIL的计算方法左信朱春丽中国石油大学（北京）自动化研究所2008年11月•北京•自控中心站培训目录第1章安全仪表系统设计概述.....................................................................................................11.1安全性与可用性................................................................................................................11.1.1安全仪表系统的安全性.........................................................................................11.1.2安全仪表系统的可用性.........................................................................................11.1.3安全性与可用性之间的关系.................................................................................21.2安全仪表系统的设计目标................................................................................................21.3安全仪表系统的设计原则.................................................................................................21.3.1基本原则.................................................................................................................21.3.2逻辑设计原则.........................................................................................................31.3.3回路配置原则.........................................................................................................41.4完整的安全仪表回路设计................................................................................................41.5安全仪表系统的设计步骤................................................................................................5第2章安全度等级SIL的计算方法...............................................................................................62.1系统结构介绍....................................................................................................................72.1.11oo1结构.................................................................................................................72.1.21oo2结构.................................................................................................................72.1.32oo2结构.................................................................................................................82.1.42oo3结构.................................................................................................................82.1.51oo2D结构...............................................................................................................82.2SIL的可靠性框图计算方法...............................................................................................92.2.11oo1结构的可靠性框图.........................................................................................92.2.21oo2结构的可靠性框图.......................................................................................102.2.32oo2结构的可靠性框图.......................................................................................102.2.42oo3结构的可靠性框图.......................................................................................112.2.51oo2D结构的可靠性框图.....................................................................................112.2.6术语列表................................................................................................................122.3SIL的马尔可夫模型计算方法...........................
