HN系列闭式冷却塔VIP免费

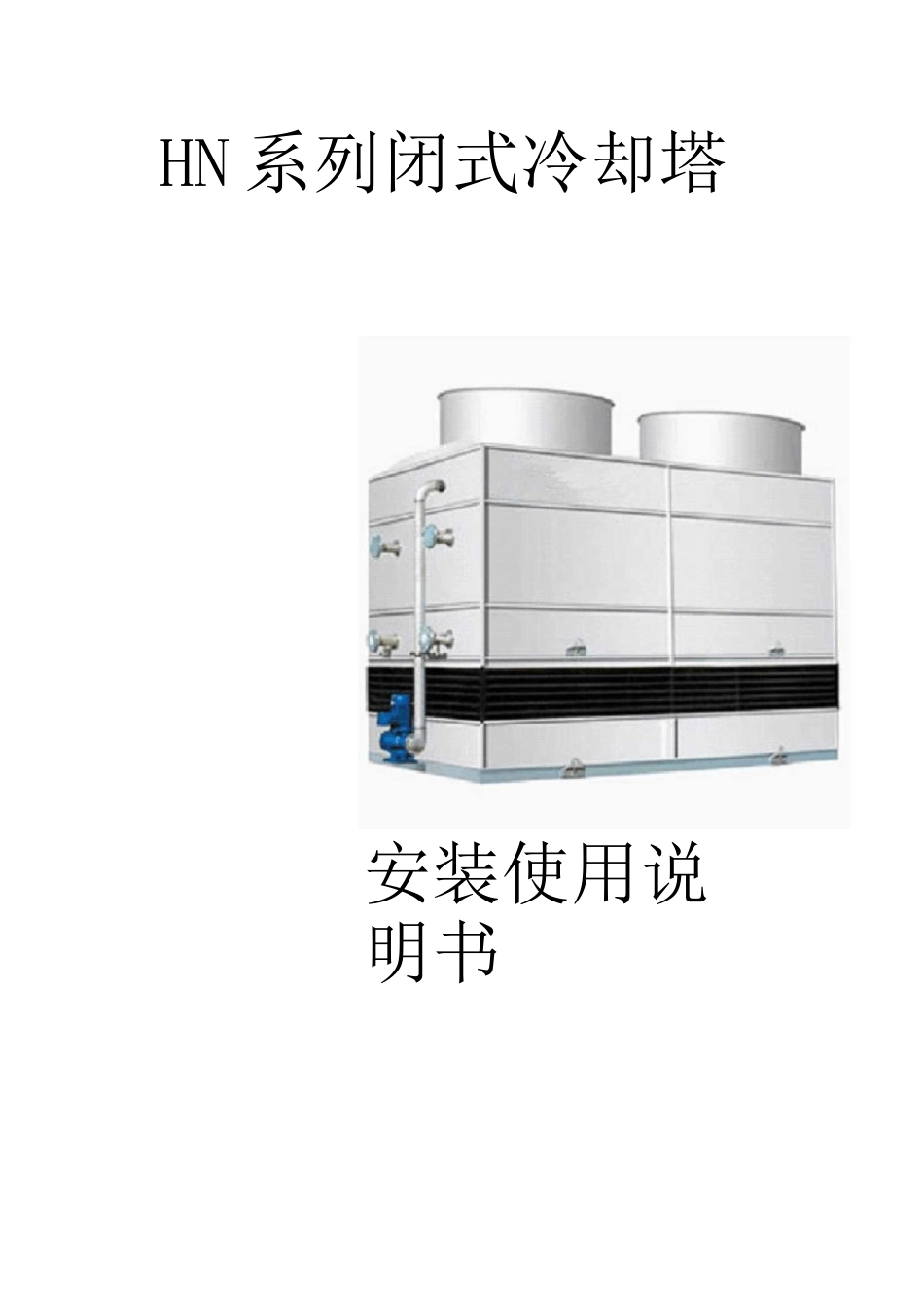

HN系列闭式冷却塔_第1页
1/15
HN系列闭式冷却塔_第2页
2/15
HN系列闭式冷却塔_第3页
3/15

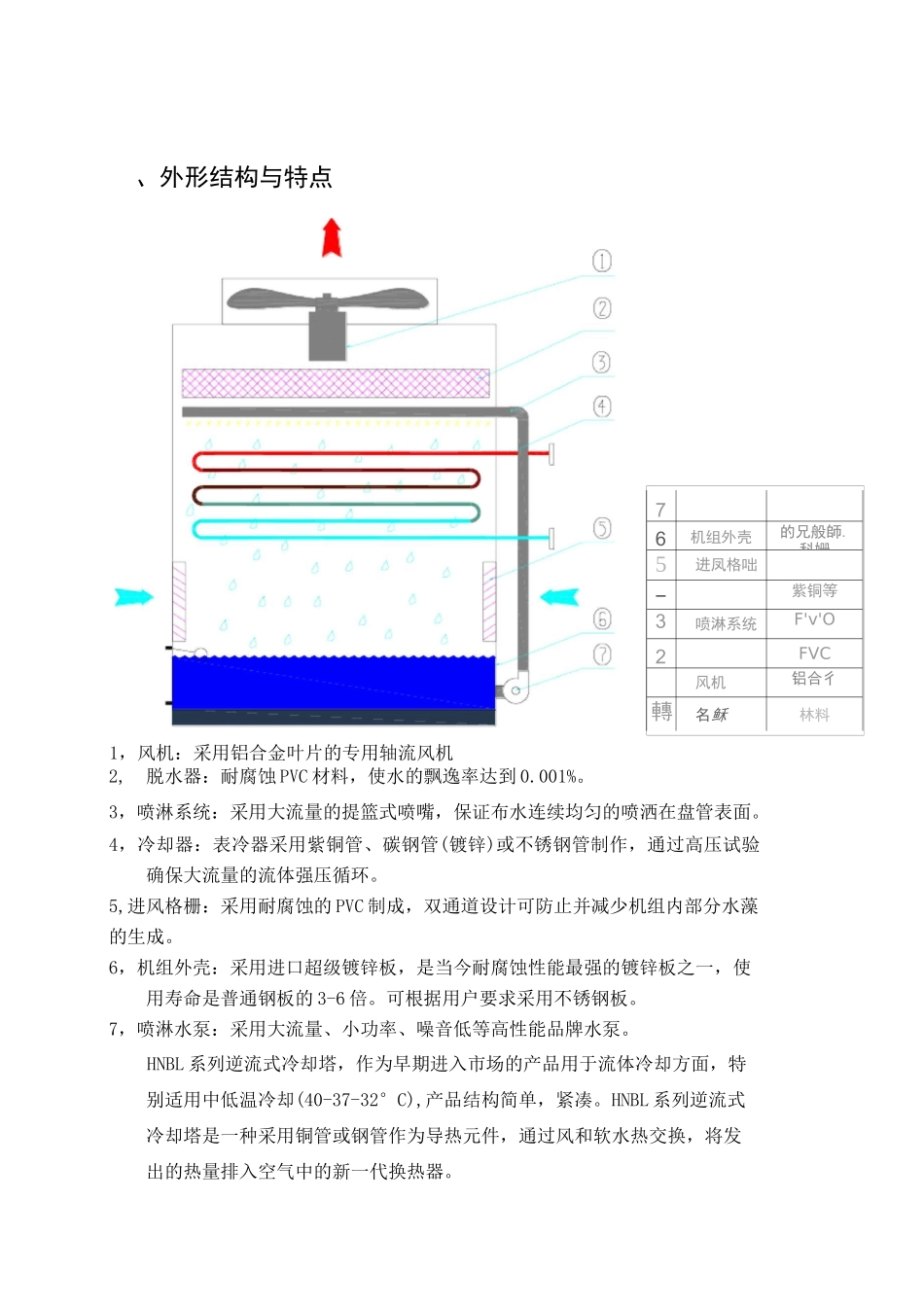

HN系列闭式冷却塔安装使用说明书一、外形结构与特点……………………………………3二、适用范围4三、循环系统安装、调试说明4四、安装要求及注意事项5五、冷却塔操作规程7六、温控表参数的设定8七、冷却塔的维护与保养9八、冷却塔盘的防冻9九、常见故障10十、冷却塔的吊装11、外形结构与特点2,脱水器:耐腐蚀PVC材料,使水的飘逸率达到0.001%。3,喷淋系统:采用大流量的提篮式喷嘴,保证布水连续均匀的喷洒在盘管表面。4,冷却器:表冷器采用紫铜管、碳钢管(镀锌)或不锈钢管制作,通过高压试验确保大流量的流体强压循环。5,进风格栅:采用耐腐蚀的PVC制成,双通道设计可防止并减少机组内部分水藻的生成。6,机组外壳:采用进口超级镀锌板,是当今耐腐蚀性能最强的镀锌板之一,使用寿命是普通钢板的3-6倍。可根据用户要求采用不锈钢板。7,喷淋水泵:采用大流量、小功率、噪音低等高性能品牌水泵。HNBL系列逆流式冷却塔,作为早期进入市场的产品用于流体冷却方面,特别适用中低温冷却(40-37-32°C),产品结构简单,紧凑。HNBL系列逆流式冷却塔是一种采用铜管或钢管作为导热元件,通过风和软水热交换,将发出的热量排入空气中的新一代换热器。1,风机:采用铝合金叶片的专用轴流风机76机组外壳的兄般師.科姗5进凤格咄-紫铜等3喷淋系统F'v'O2FVC风机铝合彳轉名稣林料本机具有高导热性能,将它组合成多层排管式的换热器,形成很高的热流密度,所以这种新型的冷却塔效率很高。冷却塔使用软水经换热器作闭路循环,水质干净。HNBL系列逆流塔具有以下优点:1.换热效率高。2.占地面积少。3.全封闭循环,保证循环水质。4.软水循环耗量极少,不需另添软水发生器,只要一次性加入适量软水(如蒸馏水),以后水位降低时,补充一些软水即可。5.使用运行费用低。、适用范围适用于各种需要冷却的发热体设备,如:中央空调机组、空压机、工频和中频炉的感应线圈、中频电源、IGBT电源、阻焊机、激光设备和高频设备的、热处理淬火介质、模具、发电机组、大型液压站等的循环冷却。三、循环系统安装、调试说明1、用户在准备安装前,可先阅读安装使用说明书,再根据冷却原理图,先确定好设备间的运行循环关系及铺设管道的大小(注:冷却原理图上已标出)来购置管道等。2、冷却塔(含辅机)距离用户设备之间的距离应在主循环水泵扬程范围之内,否则压力将达不到要求;单台冷却塔要保证四周有一定的空间,风口距离障碍物在1.5米以上,确保设备的进风和维护。3、以上冷却塔的位置确定及管道安装完成后,进行电气控制操作,将闭式冷却塔上风机及喷淋泵、主循环泵等电机接线处用电线连接好至电控柜内,电控柜的安装事项具体见以下第四部分(安装要求及注意事项)第(3)项。电线连接完毕后,先观察整个循环管道是否连接完好,电机接线是否正确无遗漏等现象具体按照以下第五部分(冷却塔操作规程)进行操作。开机运行后,观察温控表是否显示正常,压力表是否显示在预定压力范围之内。一切正常后则可。如需要调整温度控制的参数请参见以下第六部分(温控表的参数设定)或根据温控表的说明书进行调整。(注:一般情况下出厂已设定好无需调整)四、安装要求及注意事项(1)塔体安装基础(2)塔体安装注意事项a.冷却塔的基础应平稳且牢固。b.单台冷却塔应保证四周有一定的空间,以便进风和对设备维护c.冷却塔风口距离障碍应在1.5米以上。(3)电控柜安装事项1.选址a.电控箱应安装在粉尘污染小,干燥,无腐蚀性气体的地方。从材料方面应该考虑b.电缆的使用长度,应尽可能的节约材料。2.箱体安装a.挂壁式电控箱后部有吊耳,可以安装在墙上,安装高度应尽量做到方便操作观察。b.立柜式电控箱应摆放在平稳的水泥地面上,有条件的可以搭建地基,将电控柜固定。3.安装电缆的选择电缆应选择国标电缆,电缆保护层无破损,电缆型号请根据电器原理图上的说明选择风机、水泵的控制电缆应选择三相四芯线,控制柜总电缆应选择三相五芯线4.走线走线时应将电缆穿在金属软管或者PVC走线管中,有条件的可以考虑走金属槽道和金属管,以保证电缆的使用寿命和安全。5.接线控制柜的接线应根据电器原理图中的指示接。要求:接线时螺丝紧固,...
