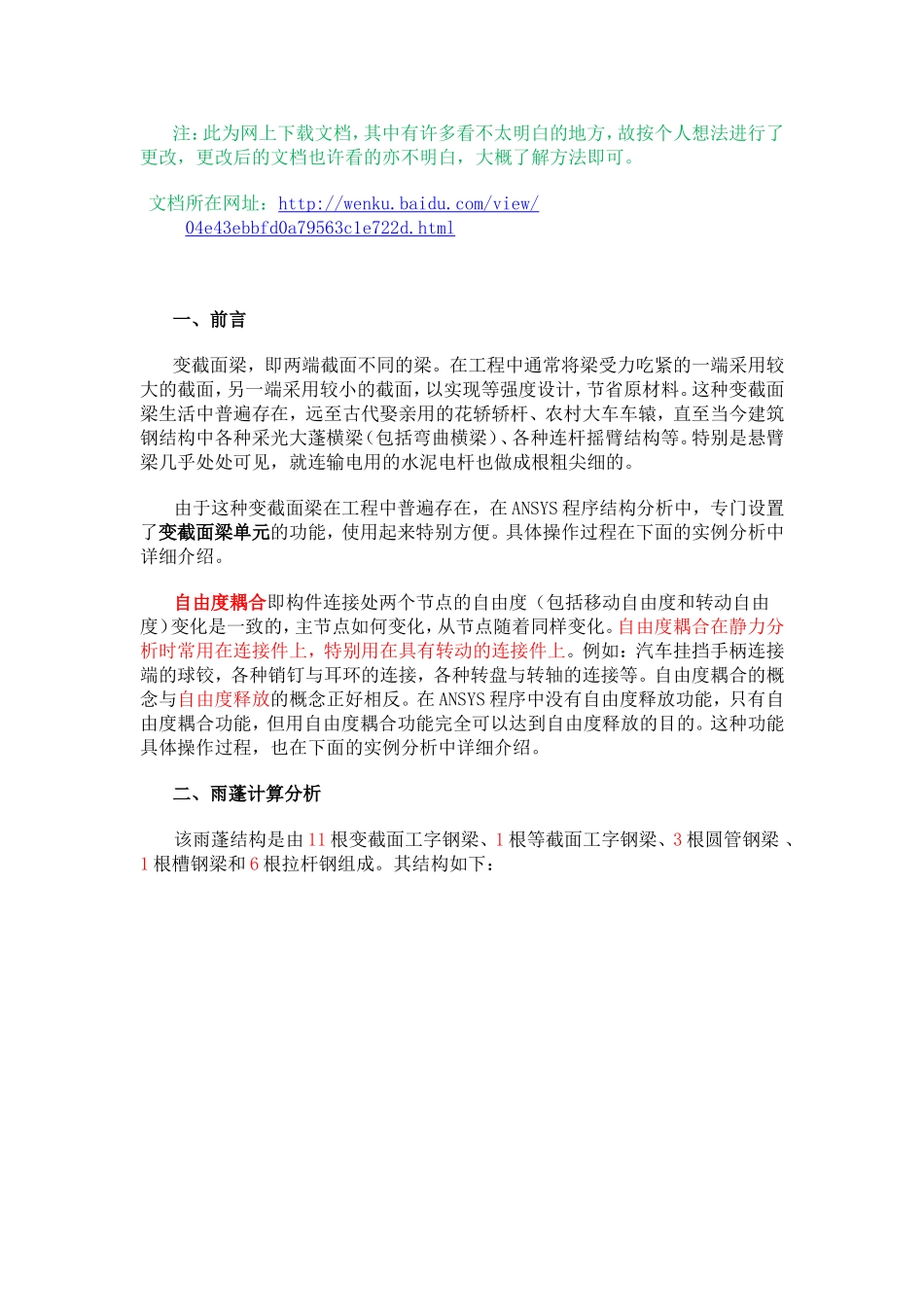

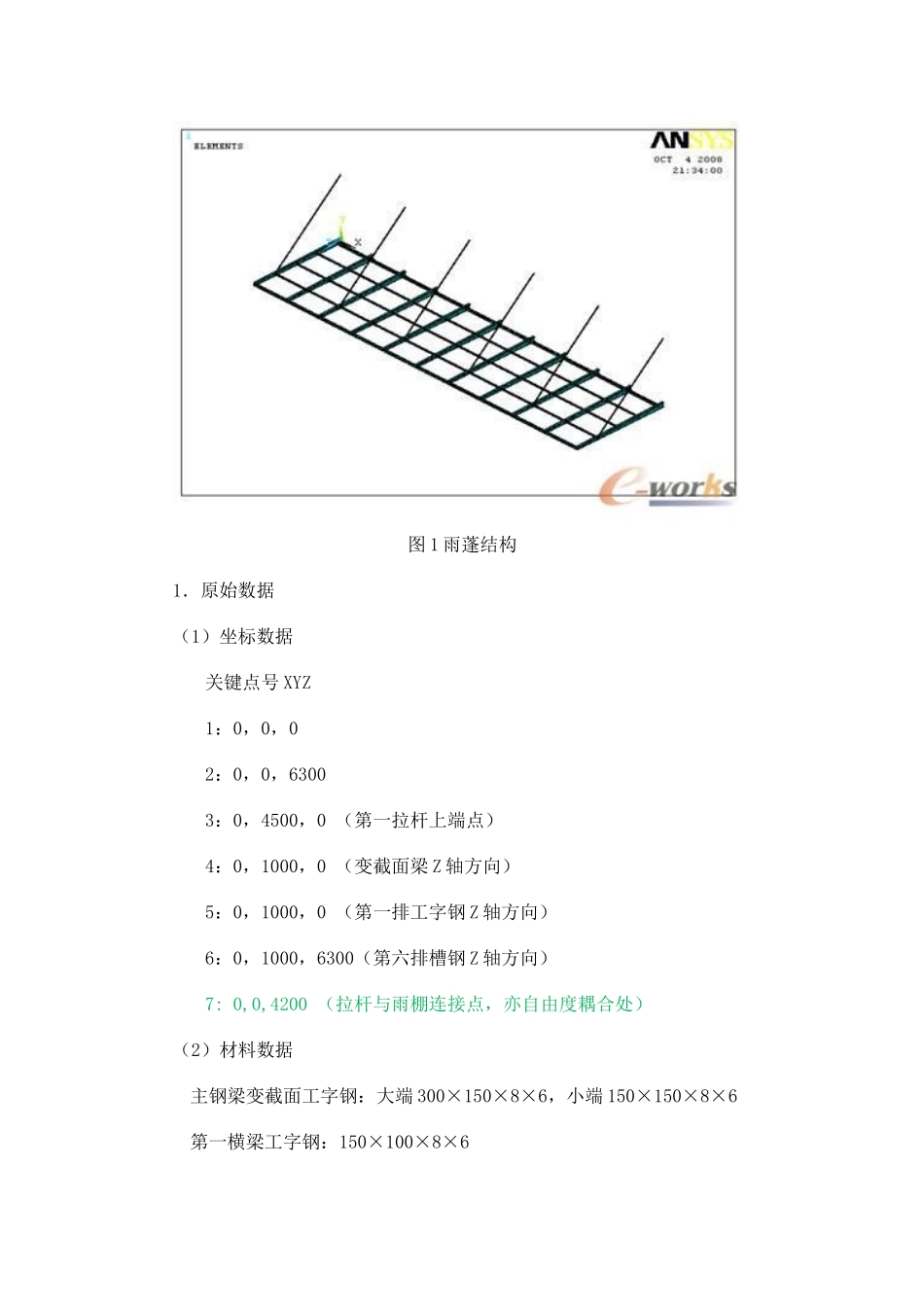

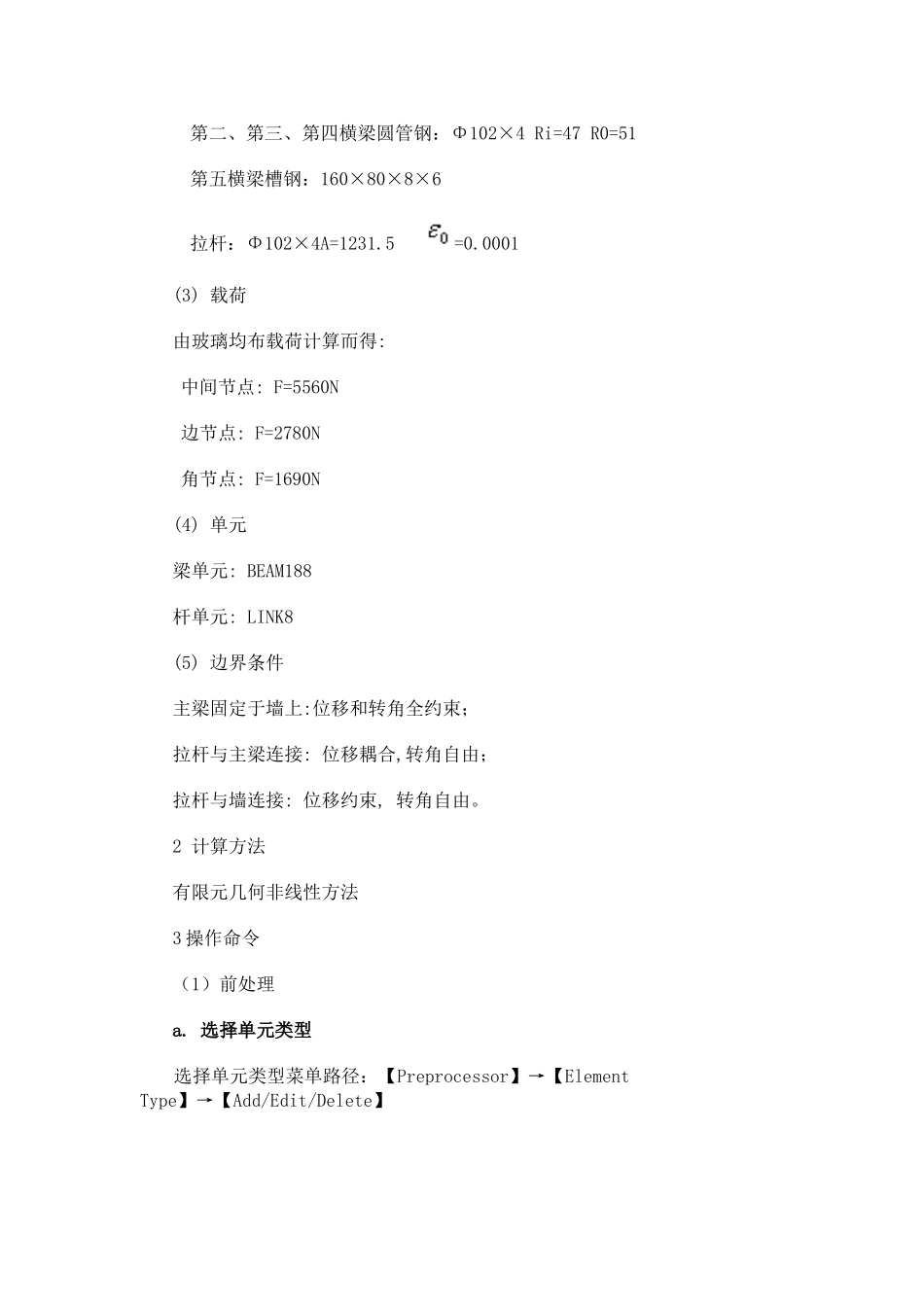

注：此为网上下载文档，其中有许多看不太明白的地方，故按个人想法进行了更改，更改后的文档也许看的亦不明白，大概了解方法即可。文档所在网址：http://wenku.baidu.com/view/04e43ebbfd0a79563c1e722d.html一、前言变截面梁，即两端截面不同的梁。在工程中通常将梁受力吃紧的一端采用较大的截面，另一端采用较小的截面，以实现等强度设计，节省原材料。这种变截面梁生活中普遍存在，远至古代娶亲用的花轿轿杆、农村大车车辕，直至当今建筑钢结构中各种采光大蓬横梁（包括弯曲横梁）、各种连杆摇臂结构等。特别是悬臂梁几乎处处可见，就连输电用的水泥电杆也做成根粗尖细的。由于这种变截面梁在工程中普遍存在，在ANSYS程序结构分析中，专门设置了变截面梁单元的功能，使用起来特别方便。具体操作过程在下面的实例分析中详细介绍。自由度耦合即构件连接处两个节点的自由度（包括移动自由度和转动自由度）变化是一致的，主节点如何变化，从节点随着同样变化。自由度耦合在静力分析时常用在连接件上，特别用在具有转动的连接件上。例如：汽车挂挡手柄连接端的球铰，各种销钉与耳环的连接，各种转盘与转轴的连接等。自由度耦合的概念与自由度释放的概念正好相反。在ANSYS程序中没有自由度释放功能，只有自由度耦合功能，但用自由度耦合功能完全可以达到自由度释放的目的。这种功能具体操作过程，也在下面的实例分析中详细介绍。二、雨蓬计算分析该雨蓬结构是由11根变截面工字钢梁、1根等截面工字钢梁、3根圆管钢梁、1根槽钢梁和6根拉杆钢组成。其结构如下：图1雨蓬结构1．原始数据（1）坐标数据关键点号XYZ1：0，0，02：0，0，63003：0，4500，0（第一拉杆上端点）4：0，1000，0（变截面梁Z轴方向）5：0，1000，0（第一排工字钢Z轴方向）6：0，1000，6300（第六排槽钢Z轴方向）7:0,0,4200（拉杆与雨棚连接点，亦自由度耦合处）（2）材料数据主钢梁变截面工字钢：大端300×150×8×6，小端150×150×8×6第一横梁工字钢：150×100×8×6第二、第三、第四横梁圆管钢：Φ102×4Ri=47R0=51第五横梁槽钢：160×80×8×6拉杆：Φ102×4A=1231.5=0.0001(3)载荷由玻璃均布载荷计算而得:中间节点:F=5560N边节点:F=2780N角节点:F=1690N(4)单元梁单元:BEAM188杆单元:LINK8(5)边界条件主梁固定于墙上:位移和转角全约束；拉杆与主梁连接:位移耦合,转角自由；拉杆与墙连接:位移约束,转角自由。2计算方法有限元几何非线性方法3操作命令（1）前处理a.选择单元类型选择单元类型菜单路径：【Preprocessor】→【ElementType】→【Add/Edit/Delete】执行选择单元类型菜单路径命令，弹出定义单元类型对话框，单击[Add…]按钮，弹出单元类型库对话框，然后选择“Beam2node188”梁单元，单击[OK]按钮。用同样方法选择“LinkSpar8”杆单元，单击[OK]按钮。b.设置单元实常数设置单元实常数菜单路径：【Preprocessor】→【RealConstants】→【Add/Edit/Delete】执行设置单元实常数菜单路径命令，弹出对话框后，单击[Add…]按钮，选择“Type2LINK8”单元，并单击[OK]按钮，弹出定义实常数对话框，在“ID”中输入“1”，在“AREA”中输入“1231.5”，单击[OK]按钮。c.设置单元截面数据变截面工字钢梁截面设置：大端截面设置：执行菜单路径命令【Preprocessor】→【Sections】→【Beam】→【Commonsections】，弹出定义截面特性对话框后，在“ID”中设置梁单元截面代号“1”，在“Name”中设置梁单元截面名称“M1”，在[Sub-Type]中选择工字钢截面图形。在“W1”中输入“150”，在“W2”中输入“150”，在“W3”中输入“300”，在“t1”中输入“8”，在“t2”中输入“8”，在“t3”中输入“6”，单击[OK]按钮。小端截面设置：执行菜单路径命令【Preprocessor】→【Sections】→【Beam】→【Commonsections】，弹出定义截面特性对话框后，在“ID”中设置梁单元截面代号“2”，在“Name”中设置梁单元截面名称“M2”，在[Sub-Type]中选择工字钢截面图形。在“W1”中输入“150”，在“W2”中输入“150”，在“W3”中输入“150”，在“t1”中输入“8”，在“t2”中输入“8”，在“t3”中输入“6”，单击[OK]按钮。尖劈...
