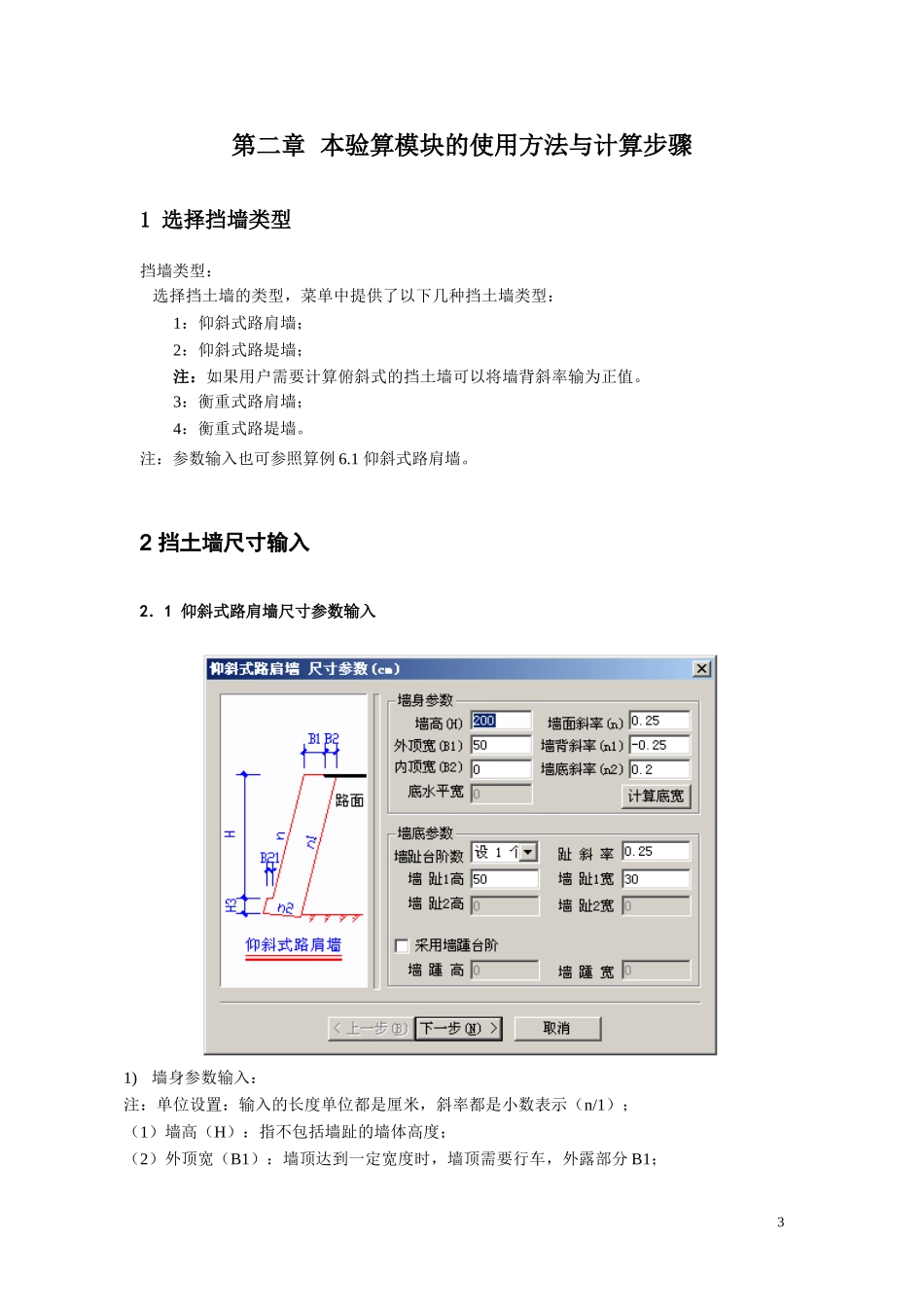

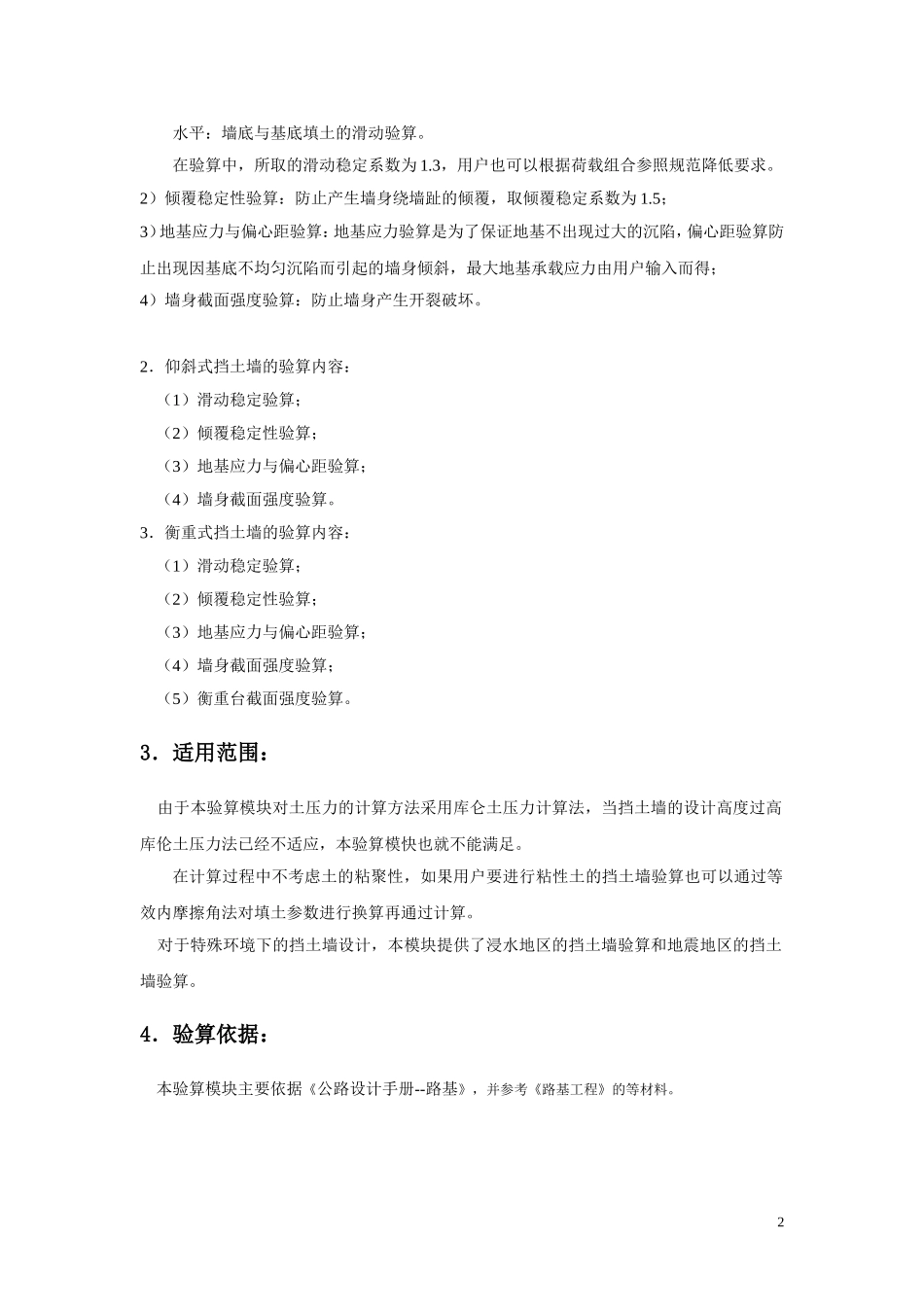

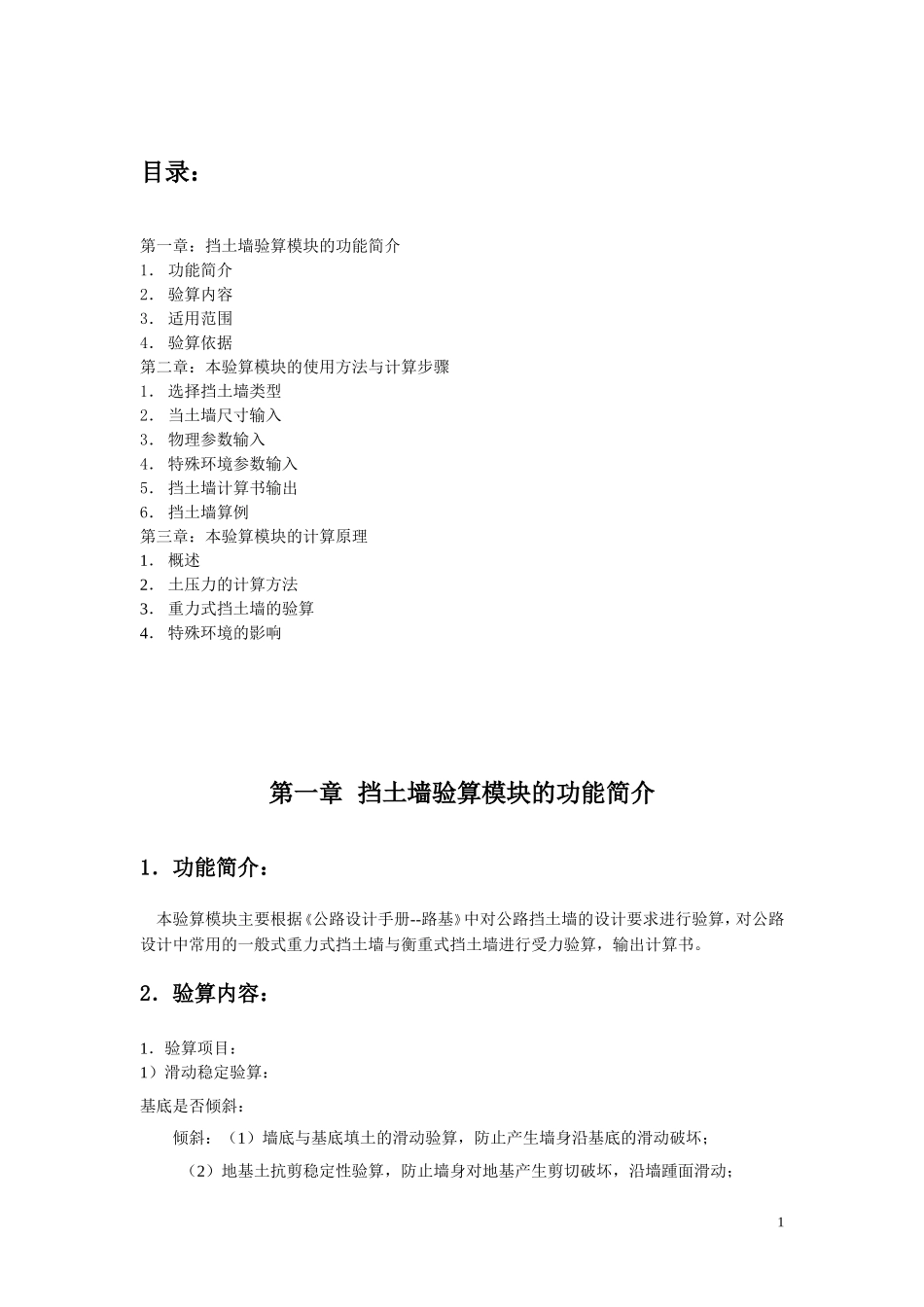

目录：第一章：挡土墙验算模块的功能简介1．功能简介2．验算内容3．适用范围4．验算依据第二章：本验算模块的使用方法与计算步骤1．选择挡土墙类型2．当土墙尺寸输入3．物理参数输入4．特殊环境参数输入5．挡土墙计算书输出6．挡土墙算例第三章：本验算模块的计算原理1．概述2．土压力的计算方法3．重力式挡土墙的验算4．特殊环境的影响第一章挡土墙验算模块的功能简介1．功能简介：本验算模块主要根据《公路设计手册--路基》中对公路挡土墙的设计要求进行验算，对公路设计中常用的一般式重力式挡土墙与衡重式挡土墙进行受力验算，输出计算书。2．验算内容：1．验算项目：1）滑动稳定验算：基底是否倾斜：倾斜：（1）墙底与基底填土的滑动验算，防止产生墙身沿基底的滑动破坏；（2）地基土抗剪稳定性验算，防止墙身对地基产生剪切破坏，沿墙踵面滑动；1水平：墙底与基底填土的滑动验算。在验算中，所取的滑动稳定系数为1.3，用户也可以根据荷载组合参照规范降低要求。2）倾覆稳定性验算：防止产生墙身绕墙趾的倾覆，取倾覆稳定系数为1.5；3）地基应力与偏心距验算：地基应力验算是为了保证地基不出现过大的沉陷，偏心距验算防止出现因基底不均匀沉陷而引起的墙身倾斜，最大地基承载应力由用户输入而得；4）墙身截面强度验算：防止墙身产生开裂破坏。2．仰斜式挡土墙的验算内容：（1）滑动稳定验算；（2）倾覆稳定性验算；（3）地基应力与偏心距验算；（4）墙身截面强度验算。3．衡重式挡土墙的验算内容：（1）滑动稳定验算；（2）倾覆稳定性验算；（3）地基应力与偏心距验算；（4）墙身截面强度验算；（5）衡重台截面强度验算。3．适用范围：由于本验算模块对土压力的计算方法采用库仑土压力计算法，当挡土墙的设计高度过高库伦土压力法已经不适应，本验算模快也就不能满足。在计算过程中不考虑土的粘聚性，如果用户要进行粘性土的挡土墙验算也可以通过等效内摩擦角法对填土参数进行换算再通过计算。对于特殊环境下的挡土墙设计，本模块提供了浸水地区的挡土墙验算和地震地区的挡土墙验算。4．验算依据：本验算模块主要依据《公路设计手册--路基》，并参考《路基工程》的等材料。2第二章本验算模块的使用方法与计算步骤1选择挡墙类型挡墙类型：选择挡土墙的类型，菜单中提供了以下几种挡土墙类型：1：仰斜式路肩墙；2：仰斜式路堤墙；注：如果用户需要计算俯斜式的挡土墙可以将墙背斜率输为正值。3：衡重式路肩墙；4：衡重式路堤墙。注：参数输入也可参照算例6.1仰斜式路肩墙。2挡土墙尺寸输入2．1仰斜式路肩墙尺寸参数输入1)墙身参数输入：注：单位设置：输入的长度单位都是厘米，斜率都是小数表示（n/1）；（1）墙高（H）：指不包括墙趾的墙体高度；（2）外顶宽（B1）：墙顶达到一定宽度时，墙顶需要行车，外露部分B1；3（3）内顶宽（B2）：指墙顶成为路面部分的宽度；（4）底水平宽：墙底的水平宽度，此值是通过已有参数进行计算得到，不需要输入，也可以不点击计算宽度，程序在内部会自动计算；（5）墙面斜率（n）：表示墙面的倾斜度，仰斜式挡土墙的墙面斜率为0.25，取值范围0~1；（6）墙背斜率（n1）：表示墙背的倾斜度，负值表示墙背向左偏成为仰斜式挡土墙，正值表示向右偏，取值范围-1~1；（7）墙底倾斜率（n2）：墙底的倾斜度（n/1），取值范围0~1；2)墙底参数输入：注：为了增加墙体的稳定性时常需要加墙趾台阶；（1）墙趾台阶数：最多只能设置两个台阶，也可以不设；（2）趾斜率：表示墙趾台阶的斜率，取值范围0~1;（3）墙趾1与墙趾2的划分如下图所示；（4）墙趾1高，墙趾1宽，墙趾2高，墙趾2宽，分被输入它们的高宽值；（5）采用墙踵台阶：是否采用墙中台阶，此台阶尺寸不能过大，就会影响墙体的受力；（6）墙踵高和墙踵宽分别输入它的高宽。3）使用备注：当第一次打开此对话框时，由于物理参数和环境参数没有设置，不会出现，当进行过一次计算以后，在此页会出现计算按钮，物理参数和环境参数使用的是上一次计算时的值，这样在同一条件下的不同尺寸的挡土墙的参数输入比较方便。42．2仰斜式路堤墙尺寸参数输入3)墙身参数输入：注：单位设置：输入的长度单位都是厘米...
