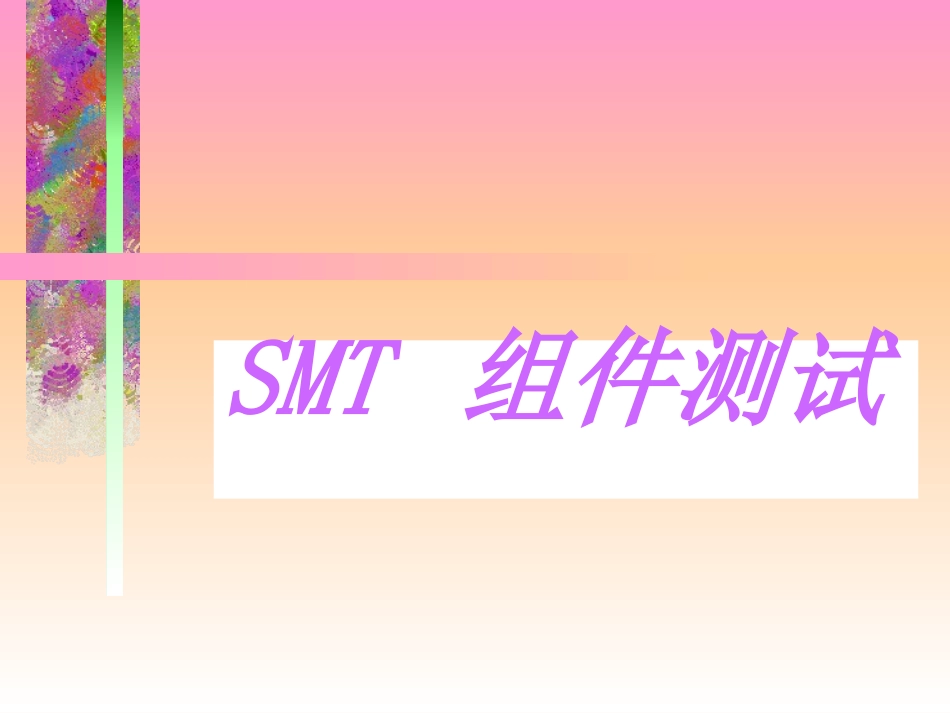

第8讲-SMT组件测试VIP免费

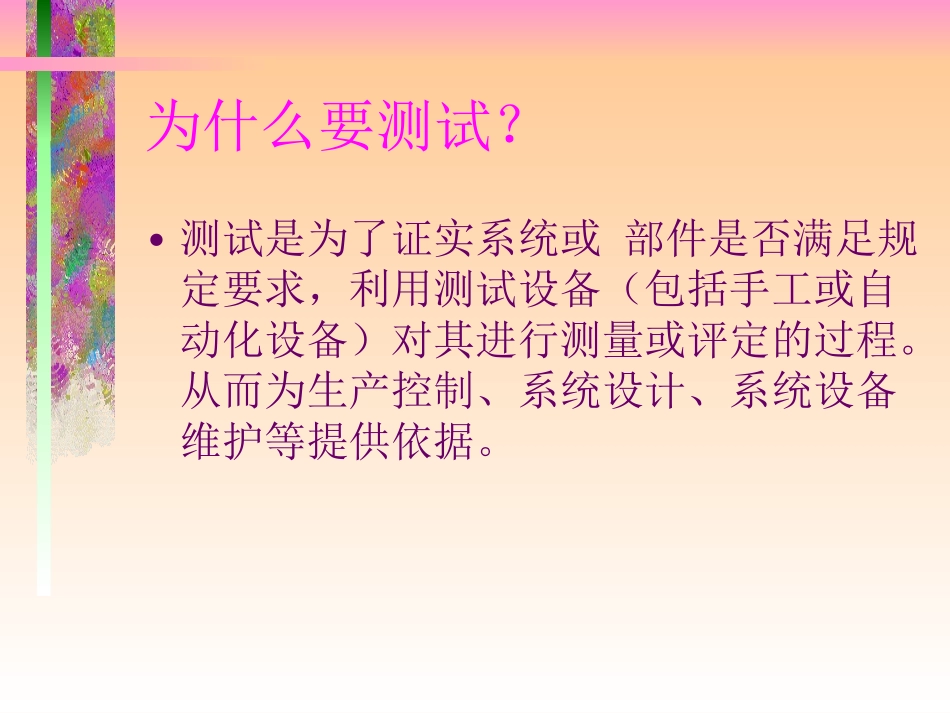

SMT组件测试为什么要测试？•测试是为了证实系统或部件是否满足规定要求，利用测试设备（包括手工或自动化设备）对其进行测量或评定的过程。从而为生产控制、系统设计、系统设备维护等提供依据。电路测试技术的发展•PCB裸板测试•GoldenBoard金板对比测试•GPIB•ATE自动测试设备•ICT在线测试•MDA制造缺陷分析仪电路组件测试•检测对象：PCBA•测试内容：焊点检测•常用检查方法焊接质量标准和常见故障的判别1.焊接质量标准(1)焊点表面：光滑，色泽柔和，没有砂眼，气孔、毛剌等缺陷；(2)焊料轮廓：印制电路板焊盘与引脚间应呈弯月面，润湿角15<θ<45；。(3)焊点间：无桥接、拉丝等短路现象。(4)焊料内部：金属没有疏松现象，焊料与焊件接触界面上形成3μ～10μ的金属间化合物。•良好焊点的型貌（5）表面安装良好焊点的型貌2.不良焊接现象的判别表面安装形式的常见不良焊点（除了与通孔插装形式相类似的不良现象外，还有一些特殊的故障现）返工与返修•返工是指产品加工未达到工艺要求，从而需要通过技术手段处理后成为合格品的过程。•返修通常是指对已判定为不合格品的处置过程，经过修理后满足一定产品质量标准，但严格控制上还是属于不合格产品。返修工作站•电路组装过程中的缺陷处理装置就称为返修工作站。简单的返修工作站只使用温控烙铁和热风枪，高级的带光学对准的放大显示器更复杂的是使用AOI、AXI等。如BGA返修台自动测试系统•传统的测量工具示波器、万用表等，现在已发展为智能仪器和虚拟仪器，测试方式由分离的仪器仪表转化为模块化总线板卡形式，测试方式也有手动、半自动向自动测试方向发展。测试总线发展历程简述•当计算机技术进入测试与测量领域，为了简化测试系统结构，引入总线技术，并将总线技术应用于自动测试系统，使总线与测试系统融为一体，总线本身也成为测试系统的主要组成部分。采用总线结构便于仪器和设备的扩充，尤其制定了统一的总线标准则更容易使不同设备间实现互连，而测试总线技术日新月异的发展，直接影响着自动测试系统技术的发展水平。测试总线技术的发展历程如下图所示。727781828485878990919497000405GPIBIBMPCVMEISAVXIWindowsEISAWorldwideWebPCIcPCIMCAPXIRapidIOPCI-XPCIExpressLXITRS80图1测试总线技术的发展自动测试系统总线•1.GPIB总线——通用接口总线•最早是由美国惠普公司与20世纪60年代创建的台式测量仪器的通用接口总线。•GPIB总线系统有8条数据线、数据传输率最高1Mb/s、传输距离20m，传输类型为并口。1.GPIB总线——通用接口总线•GPIB总线组成的测试测量系统，主要包括计算机、24线电缆、带GPIB接口的测试测量仪表仪器。•目前GPIB接口卡有四类：•ISA/ESIA-GPIB•PCI-GPIB•PMCIA-GPIB•USB-GPIB2.VXI总线•20世纪80年代后期，仪器制造商发现GPIB总线和VME总线产品无法再满足军用测控系统的需求了。在这种情况下，HP、Tekronix等五家国际著名的仪器公司成立了VXIbus联合体，并于1987年发布了VXI规范的第一个版本。几经修改和完善，与1992年被IEEE接纳为IEEE-1155-1992标准。虚拟仪器（VitualInstrumentation）•虚拟仪器（VitualInstrumentation，VI）最早是适应PC卡式仪器于1986年由NI公司提出的。虚拟仪器技术是仪器技术、通信技术、总线技术、数字化技术、计算机技术等有机结合的产物。这是在标准计算机软硬件基础上加上一组软件和硬件所构成。虚拟仪器从本质上说是一个开放式结构，用通用计算机、DSP信号处理器或其他CPU提供系统管理、信号处理、存储以及显示功能；用数据采集板GP-IB或VXI总线接口板提供信号获取和控制信号输出，从而实现传统仪器功能。简单地说就是一组完成传统仪器功能的硬件和软件部件。3.PXI总线•PXI(PCIextensionsforInstrumentation，面向仪器系统的PCI扩展)是一种由NI公司发布的坚固的基于PC的测量和自动化平台。PXI结合了PCI的电气总线特性与CompactPCI的坚固性、模块化及Eurocard机械封装的特性发展成适合于试验、测量与数据采集场合应用的机械、电气和软件规范。制订PXI规范的目的是为了将台式PC的性能价格比优势与PCI总线面向仪器领域的必要扩展完美地结合起来，形...
