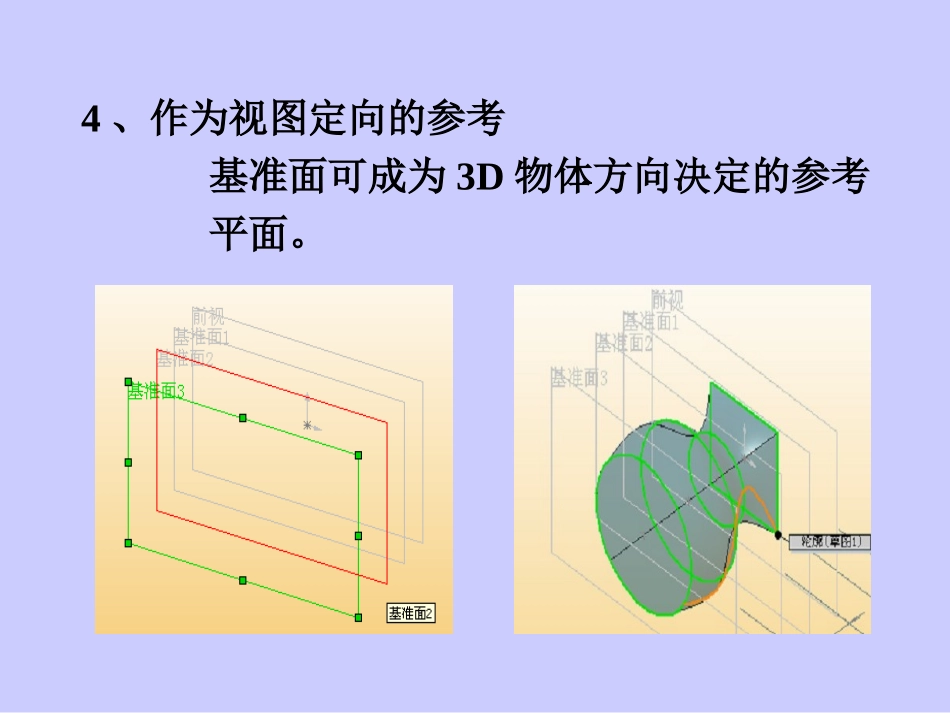

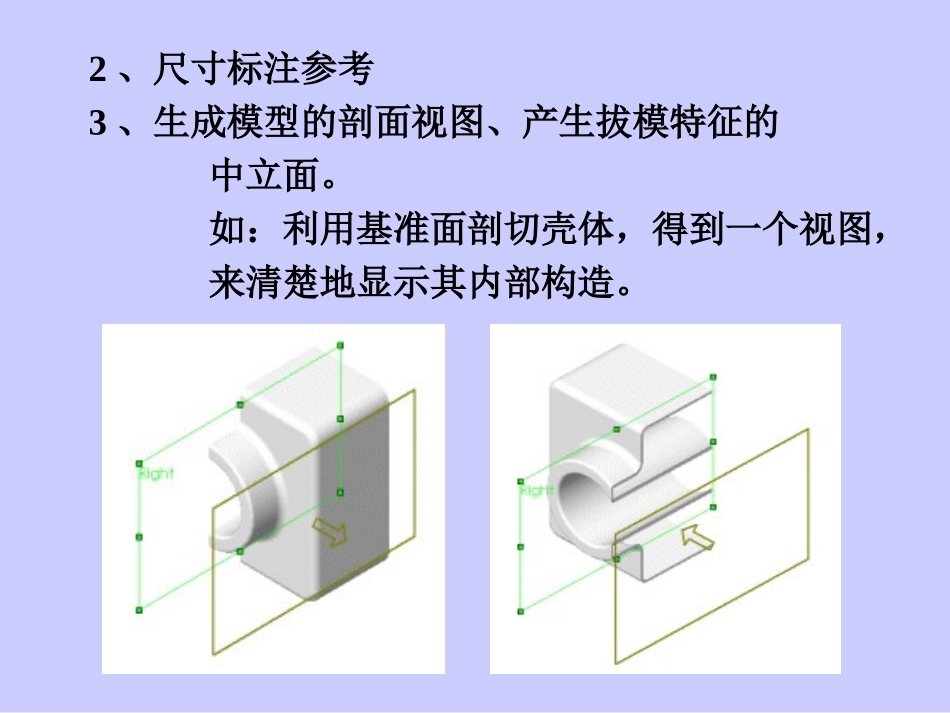

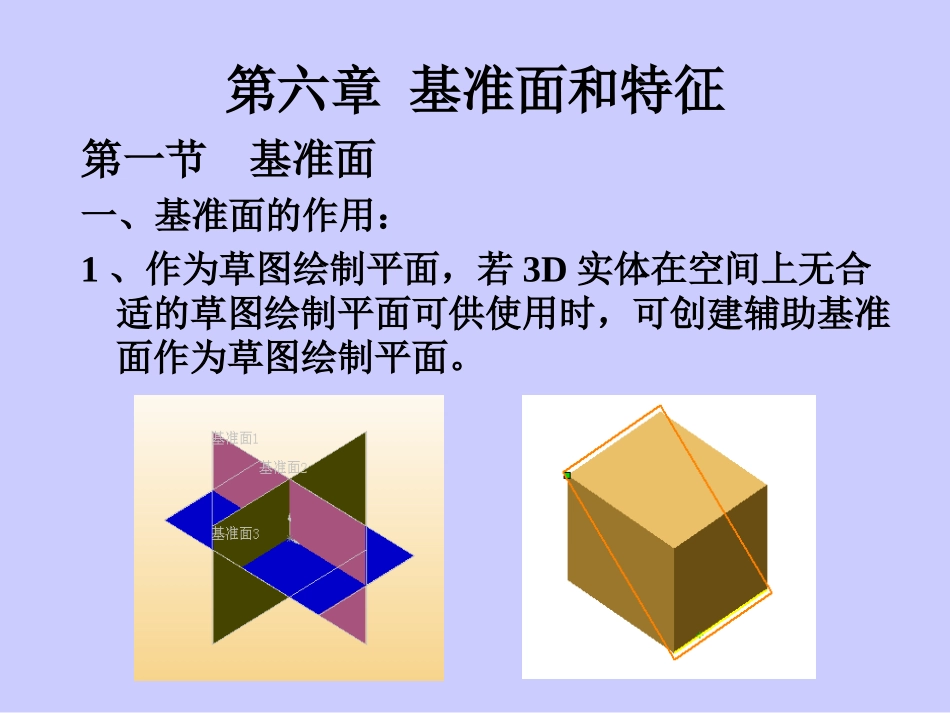

第六章基准面和特征第一节基准面一、基准面的作用：1、作为草图绘制平面，若3D实体在空间上无合适的草图绘制平面可供使用时，可创建辅助基准面作为草图绘制平面。2、尺寸标注参考3、生成模型的剖面视图、产生拔模特征的中立面。如：利用基准面剖切壳体，得到一个视图，来清楚地显示其内部构造。4、作为视图定向的参考基准面可成为3D物体方向决定的参考平面。5、作为装配时零件相互配合的参考面零件在装配时可能会利用许多的平面来定义配合、对齐等，同样可以将基准面作为其参考依据。二、生成构造基准面的方法：１、单击参考几何体工具栏上的基准面,或单击插入/参考几何体/基准面，就会出现构造基准面对话框。２、在对话框中，选择所需类型及项目来生成基准面。通过直线/点：生成一通过边线、轴线或草图线、及一个点，或通过三点的基准面。选择线／点选择三点。点和平行面：通过一个点产生平行于某一基准面的基准面。选择一个面选择一中点新的基准面通过所选中点与所选面平行例由点和基准面１生成基准面２确定点和基准面１在基准面２画草图零件模型点和平行面两面夹角：通过一条边线、轴线或草图线，并与一个面或基准面成一定角度。直线平行于所选的基准面直线与所选的基准面位于同一平面例：生成Y-形管道在前视和上视的中心线上生成角度为135度的基准面1。生成Y-形管道基准面1上绘制拉伸轮廓用“转换实体引用”和“切除”命令将管道贯通等距平面：生成平行于一个基准面或实体面，并等距指定距离的基准面。单一等距基准面多个等距基准面垂直于曲线：1）通过一点生成垂直于一边线、轴线或曲线基准面。垂直于曲线：2）生成通过一个点且垂直于一边线、轴线或曲线基准面。基准面2与螺旋线的终端垂直圆形沿螺旋线扫描来生成弹簧曲面切平面：在空间面或圆形曲面上生成一基准面。前视与曲面相交的交线的切平面圆柱与圆台相贯第二节圆角特征旋钮建模步骤基体－凸台拔模圆角镜向圆角拉伸阵列一、基体特征１、基准面：前视２、绘制草图：半圆R=15mm3、基体拉伸：给定深度D=10mm二、凸台特征1、基准面：基体侧面、或右视2、绘制草图：标注尺寸3、基体拉伸：给定深度D=５mm三、把手拔模斜度：单击拔模特征四、生成混合面圆角1、单击圆角特征，选“面圆角”。2、在“圆角项目”下分别选取要生成圆角的面，“圆角选项”中“包络控制线”项下选边线。包络控制线五、生成等半径圆角：使边线圆滑１、单击圆角特征圆角类型：等半径圆角半径：R=5mm2、重复步骤1，生成R=2mm,r=0.5mm圆角六、生成变半径圆角1、单击圆角特征2、圆角类型：变半径。3、圆角项目：按顺序点选四条边。4、在变半径参数下，设置五个未知半径数值。a、单击附加的半径框中的V1b、更改半径框中的数V1=1mmc、再点击V1，令其显示V1，1mmd、重复a,b,c步骤,分别单击顶点更改数值V2=1.5mm、V3=1.5mm、V4=1.5mm、V5=1mm分别输入变半径的数值七、镜向：利用零件对称性1、将视图方向改为左视，2、插入\阵列\镜向。选择旋钮左侧面作为镜向面。3、选择要镜向的实体，单击确定。镜向面八、为分型线添加圆角１、单击圆角特征2、选择把手顶部的分型线3、半径框中的数R=5mm九、生成薄壁实体1、基准面：选择旋钮背面2、绘制草图：a、单击等距实体b、等距距离D=1mm，选反向c、单击确定，退出草图。3、单击拉伸切除特征在方向1下，执行如下操作a、终止条件：到离指定面指定距离b、单击面/平面：旋钮上表面c、等距距离：D=1mm十、凸台拉伸1、基准面：选择旋钮背面环形面上2、绘制草图：a、画中心线：作为草图镜向轴b、画直线，单击草图镜向，选要镜像的实体和中心线，退出镜向。c、单击薄壁内圆弧，单击转换实体，剪掉不需要的圆弧，标注尺寸。3、单击基体拉伸特征在方向1下，执行如下操作a、终止条件：形成到一面b、单击面/平面：旋钮薄壳底部十一、等间距圆周阵列1、选外圆柱面，插入/参考几何体/基准轴，或选2、单击圆周阵列特征3、旋钮建模完成第三节筋特征定义：筋是从开环草图轮廓生成的特殊类型的拉伸特征基本类型：开环草图筋闭环草图筋一、闭环草图的筋：1、基准面：选与零件相交的前视面2、绘制筋的草图：画直线与实体相交3、单击筋特征a、...
