SRU-S-112D继电器参数VIP免费

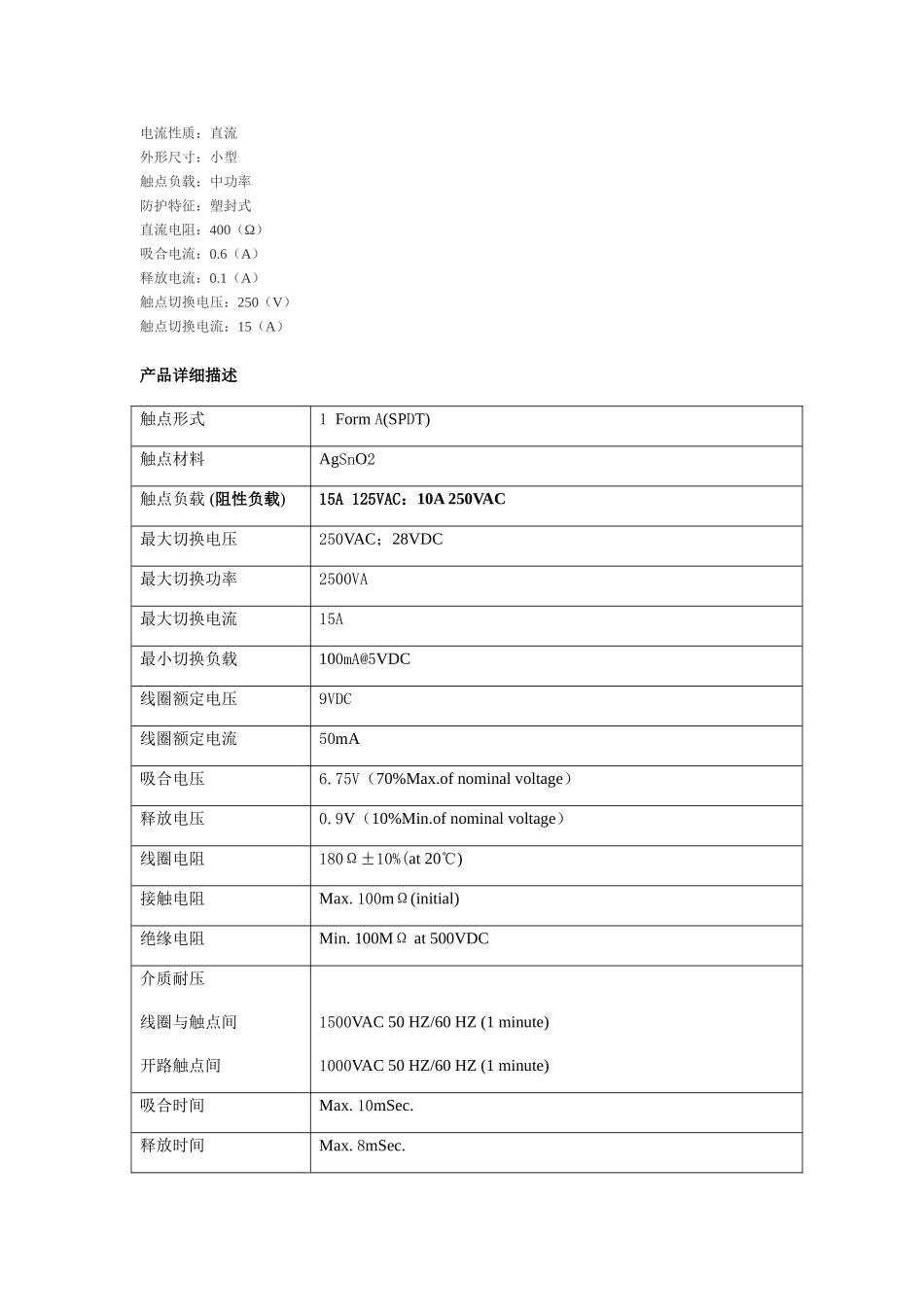

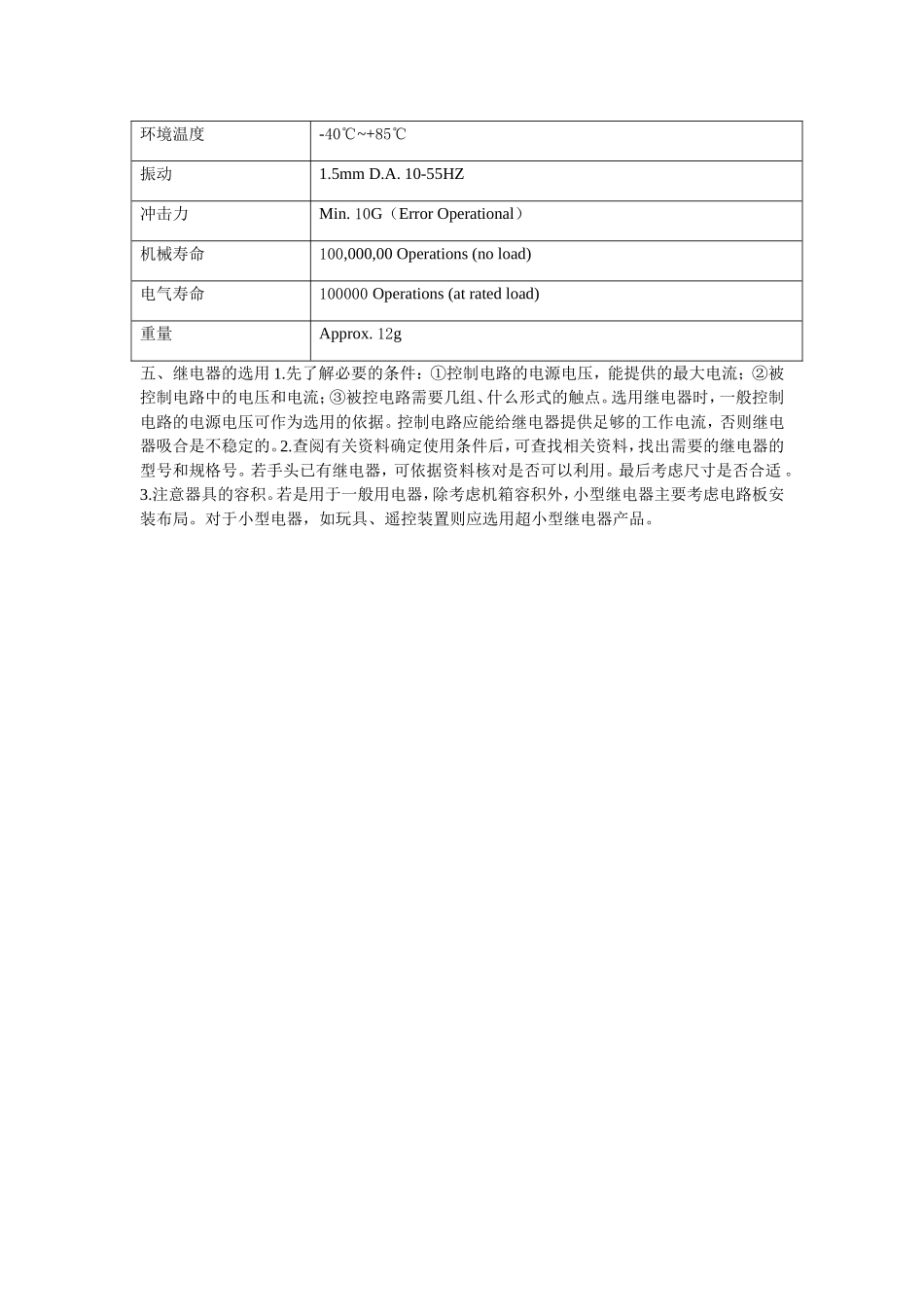

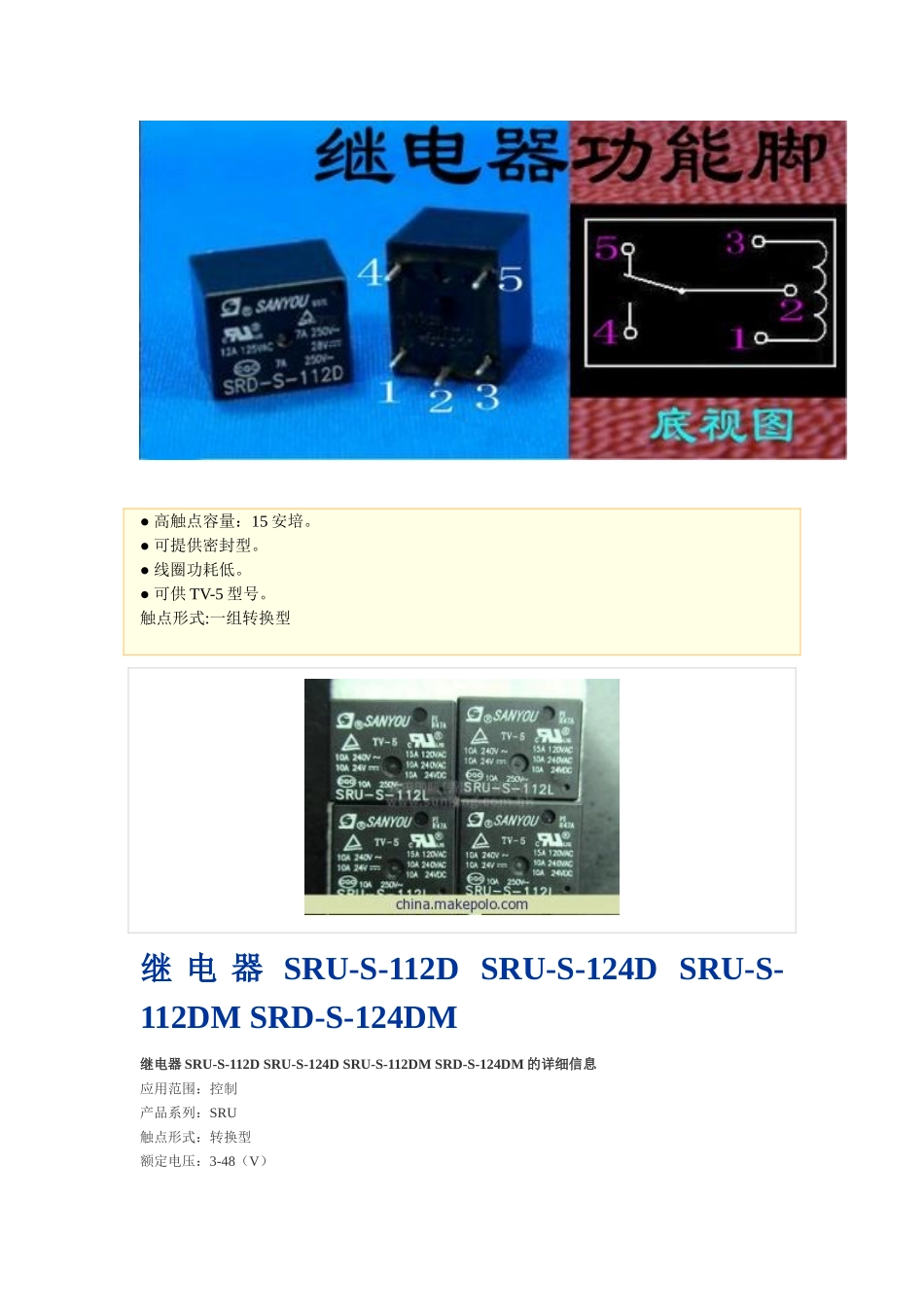

●高触点容量：15安培。●可提供密封型。●线圈功耗低。●可供TV-5型号。触点形式:一组转换型继电器SRU-S-112DSRU-S-124DSRU-S-112DMSRD-S-124DM继电器SRU-S-112DSRU-S-124DSRU-S-112DMSRD-S-124DM的详细信息应用范围：控制产品系列：SRU触点形式：转换型额定电压：3-48（V）电流性质：直流外形尺寸：小型触点负载：中功率防护特征：塑封式直流电阻：400（Ω）吸合电流：0.6（A）释放电流：0.1（A）触点切换电压：250（V）触点切换电流：15（A）产品详细描述触点形式1FormA(SPDT)触点材料AgSnO2触点负载(阻性负载)15A125VAC：10A250VAC最大切换电压250VAC；28VDC最大切换功率2500VA最大切换电流15A最小切换负载100mA@5VDC线圈额定电压9VDC线圈额定电流50mA吸合电压6.75V（70%Max.ofnominalvoltage）释放电压0.9V（10%Min.ofnominalvoltage）线圈电阻180Ω±10%(at20℃)接触电阻Max.100mΩ(initial)绝缘电阻Min.100MΩat500VDC介质耐压线圈与触点间开路触点间1500VAC50HZ/60HZ(1minute)1000VAC50HZ/60HZ(1minute)吸合时间Max.10mSec.释放时间Max.8mSec.环境温度-40℃~+85℃振动1.5mmD.A.10-55HZ冲击力Min.10G（ErrorOperational）机械寿命100,000,00Operations(noload)电气寿命100000Operations(atratedload)重量Approx.12g五、继电器的选用1.先了解必要的条件：①控制电路的电源电压，能提供的最大电流；②被控制电路中的电压和电流；③被控电路需要几组、什么形式的触点。选用继电器时，一般控制电路的电源电压可作为选用的依据。控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。2.查阅有关资料确定使用条件后，可查找相关资料，找出需要的继电器的型号和规格号。若手头已有继电器，可依据资料核对是否可以利用。最后考虑尺寸是否合适。3.注意器具的容积。若是用于一般用电器，除考虑机箱容积外，小型继电器主要考虑电路板安装布局。对于小型电器，如玩具、遥控装置则应选用超小型继电器产品。4、测量释放电压和释放电流也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。一般情况下，继电器的释放电压约在吸合电压的10~50％，如果释放电压太小（小于1/10的吸合电压），则不能正常使用了，这样会对电路的稳定性造成威胁，工作不可靠。
