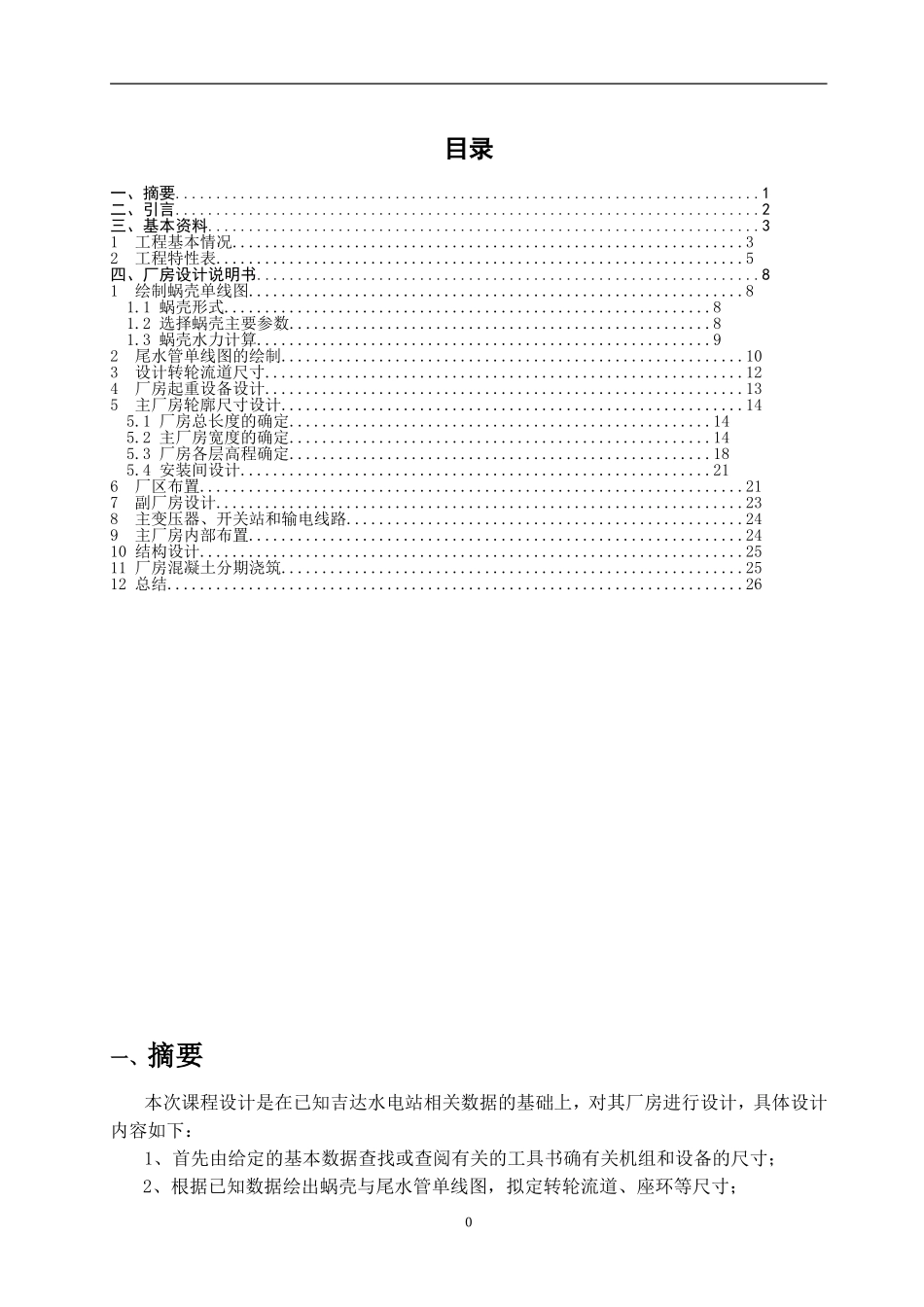

0目录一、摘要........................................................................1二、引言........................................................................2三、基本资料....................................................................31工程基本情况...............................................................32工程特性表.................................................................5四、厂房设计说明书..............................................................81绘制蜗壳单线图.............................................................81.1蜗壳形式............................................................81.2选择蜗壳主要参数....................................................81.3蜗壳水力计算........................................................92尾水管单线图的绘制.........................................................103设计转轮流道尺寸...........................................................124厂房起重设备设计...........................................................135主厂房轮廓尺寸设计.........................................................145.1厂房总长度的确定....................................................145.2主厂房宽度的确定....................................................145.3厂房各层高程确定....................................................185.4安装间设计..........................................................216厂区布置...................................................................217副厂房设计.................................................................238主变压器、开关站和输电线路.................................................249主厂房内部布置.............................................................2410结构设计...................................................................2511厂房混凝土分期浇筑.........................................................2512总结.......................................................................26一、摘要本次课程设计是在已知吉达水电站相关数据的基础上，对其厂房进行设计，具体设计内容如下：1、首先由给定的基本数据查找或查阅有关的工具书确有关机组和设备的尺寸；2、根据已知数据绘出蜗壳与尾水管单线图，拟定转轮流道、座环等尺寸；13、选择厂房起重设备，并摘录该设备相关参数，以供后续计算时取用；5、根据已知数据，结合工程经验及导师意见，设计厂房轮廓尺寸；6、进行厂区布置，按要求设计两种布置方案，并结合各种工程、经济因素进行必选后最终确定一种布置方案；7、进行厂房布置：①对厂房的结构布置的考虑，包括：a．主厂房的分缝b．一、二期混凝土的划分c．止水的设置d．下部块体结构的布置e．上部结构布置②厂房机电设备的布置，主要包括以下五个方面的布置：a.电站主要线路系统设计b．水轮机调速系统及相应的操作柜和机旁盘布置c.主厂房内各层设备布置d.厂内起重设备布置e.厂内交通安排③副厂房的布置及参考面积二、引言水电站厂房是水电站主要建筑物之一，是将水能转化为电能的综合工程设施。厂房中安装水轮机、水轮发电机和各种各种辅助设备。通过能量转换，水能发电机发出电能，经变压器、开关站等输入电网送往用户。所以说水电站厂房是水（水工）、机（机械）、电（电气）的综合体，又是运行人员进行生产活动的场所。其任务是满足主、辅设备及其联络的线、缆和管道布置的要求与安装、运行、维修的需要；保证发电的质量；为运行人员提供良好的工作条件；以良好的造型与自然景观协调。2三、基本资料1工程基本情况1.1工程概况吉达电站位于乐山市马边彝族自治县白家湾乡暴风坪村境内，属马边河右岸支流高卓营河下游左岸哈罗罗依打河阶梯开发的最上游一级电站，电站装机容量为4×41.7MW...
