第9章 热水计算-用VIP免费

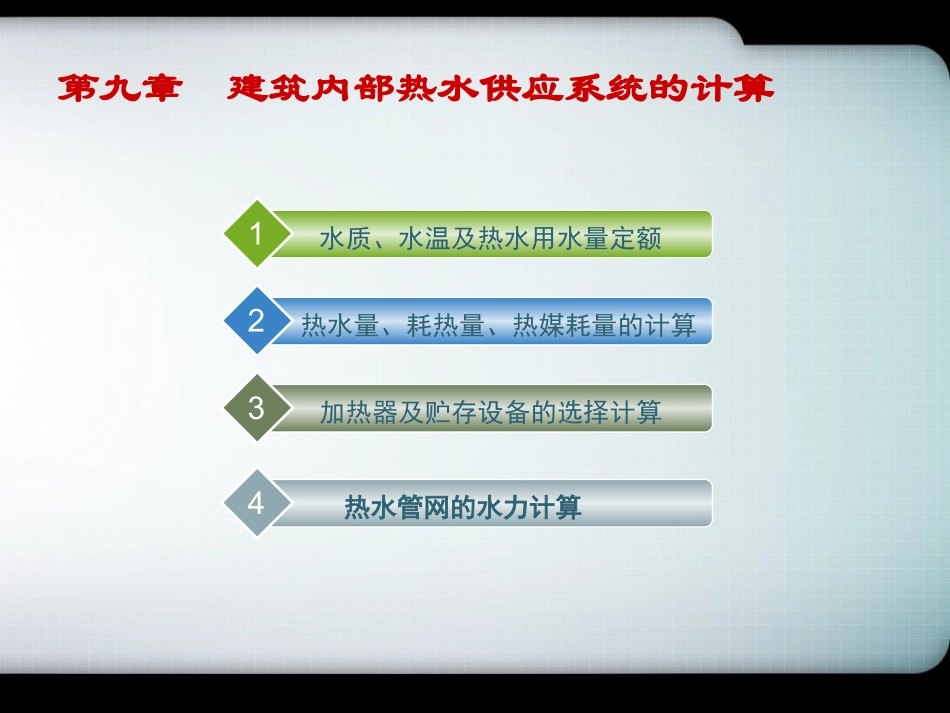

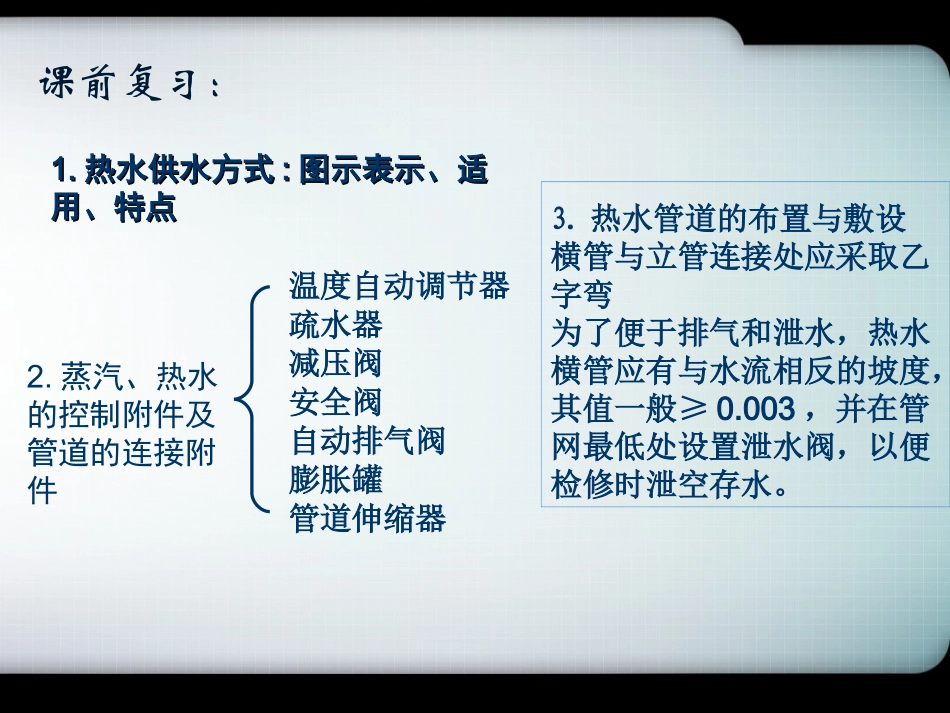

1.1.热水供水方式热水供水方式::图示表示、适图示表示、适用、特点用、特点2.蒸汽、热水的控制附件及管道的连接附件温度自动调节器疏水器减压阀安全阀自动排气阀膨胀罐管道伸缩器3.热水管道的布置与敷设横管与立管连接处应采取乙字弯为了便于排气和泄水，热水横管应有与水流相反的坡度，其值一般≥0.003，并在管网最低处设置泄水阀，以便检修时泄空存水。课前复习：第九章热水供应系统的计算第九章建筑内部热水供应系统的计算水质、水温及热水用水量定额1热水量、耗热量、热媒耗量的计算2加热器及贮存设备的选择计算3热水管网的水力计算4第九章建筑内部热水供应系统的计算9.1水质、水温及热水用水量定额一、水质水质应符合我国现行的《生活饮用水卫生标准》;钙镁离子含量：（1）洗衣房日用水量≥10m3(按60℃计算)，且原水总硬度>300mg/L时，需要进行水质处理。（2）其它生活日用水量≥10m3(按60℃计算)，且原水总硬度>300mg/L时，宜进行水质处理。二、水温冷水计算水温为当地最冷月平均水温，按教材表8.1.5选用。热水水温按教材表8.1.4选用。三、用水定额1按建筑物使用性质和卫生器具完善程度来确定。2按建筑物使用性质和卫生器具的单位用水量来确定。9.2热水量、耗热量、热媒耗量的计算第九章建筑内部热水供应系统的计算耗热量全日供应热水的集中热水供应系统的设计小时耗热量：86400t-tCmqKQrLrrhh）（Qh-设计小时耗热量，Wm-用水计算单位数，人数或床位数qr-热水用水定额C-水的比热tr-热水温度，tr=60℃tL-冷水计算温度ρr-热水密度，kg/LKh-热水小时变化系数定时供应热水的集中热水供应系统的设计小时耗热量：3600bCNttqQ0rLrhh）（qh-卫生器具热水的小时用水定额N0-同类卫生器具数b-卫生器具使用的百分数设计用水量计算9.2热水量、耗热量、热媒耗量的计算第九章建筑内部热水供应系统的计算rLrhrttQQ)(163.1式中：Qr-设计小时热水量，L/hQh-设计小时耗热量，Wtr-设计热水温度，℃tL-设计冷水温度，℃ρr-热水密度，kg/L9.2热水量、耗热量、热媒耗量的计算hrmQiWG2.1~1.1hmhWG2.1~1.1hγ热媒耗量计算：蒸汽直接加热Gm—蒸汽直接加热热水时的蒸汽耗量，kg/h；W—设计小时耗热量，kJ/h；i—蒸汽热焓，kJ/h，按蒸汽绝对压力查表决定。Qhr—蒸汽与冷水混合后的热焓，kJ/h，Qhr=C•tr蒸汽间接加热Gmh——蒸汽间接加热热水时的蒸汽耗量，kg/h；γh——蒸汽的气化热，可查表决定；W——设计小时耗热量，kJ/h。热水间接加热mzmcBmsttCQG2.1~1.1第九章建筑内部热水供应系统的计算Gms——蒸汽间接加热热水时的蒸汽耗量，kJ/h；tmc——热媒热水供应温度，℃；tmz——热媒热水回水温度，℃；Q、CB同上。第九章建筑内部热水供应系统的计算加热设备供热量计算：（1）容积式水加热器或热容积与其相当的水加热器、热水机组的供热量按下式计算：rLrrhttTV)(163.1QQg式中：Qg-容积式水加热器的设计小时供热量，WQh-设计小时耗热量η-有效贮热容积系数，容积式水加热器η=0.75，导流型容积式水加热器η=0.85Vr-总贮热容积，LT-设计小时耗热量持续时间，h，T=2-4htr-热水温度，℃tL-冷水温度，℃ρr-热水密度，kg/L9.3加热器及贮存设备的选择计算（2）半容积式水加热器或贮热容积与其相当的水加热器、热水机组的供热量按设计小时耗热量计算。（3）半即热式、快速式水加热器及其它无贮热容积的水加热设备的供热量按设计秒流量计算。加热设备供热量计算：第九章建筑内部热水供应系统的计算9.3加热器及贮存设备的选择计算贮水器容积的计算加热面积的计算第九章建筑内部热水供应系统的计算9.3加热器及贮存设备的选择计算Fp—水加热器的传热面积,m2；W—制备热水所需的热量，可按设计小时耗热量计算，W；ε—传热效率的修正系数;α—热损失附加系数，一般取α＝1.1～1.2；K—传热材料的传热系数，W/m2•℃；⊿tj—热媒和被加热水的计算温差，℃（计算见后面）1）理论法：建筑内热水用水曲线→逐时耗热曲线→根据逐时耗热曲线绘出耗热积分曲线→拟定供热曲线2)经验计算法3）估算法由教材表8.3.5确定CttTQVLrh)(60△tj的计算...
