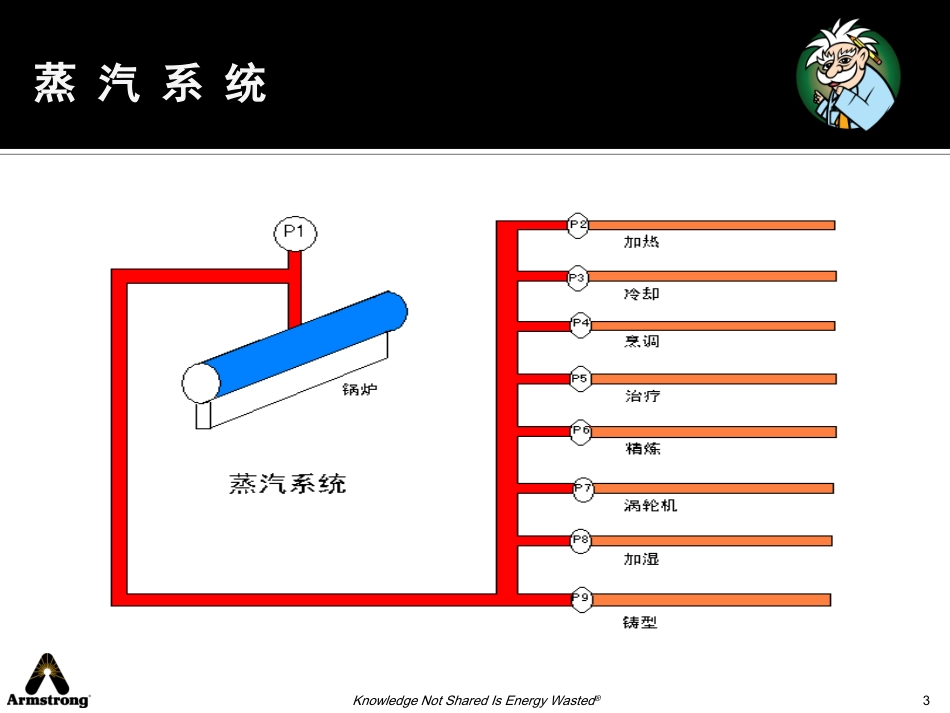

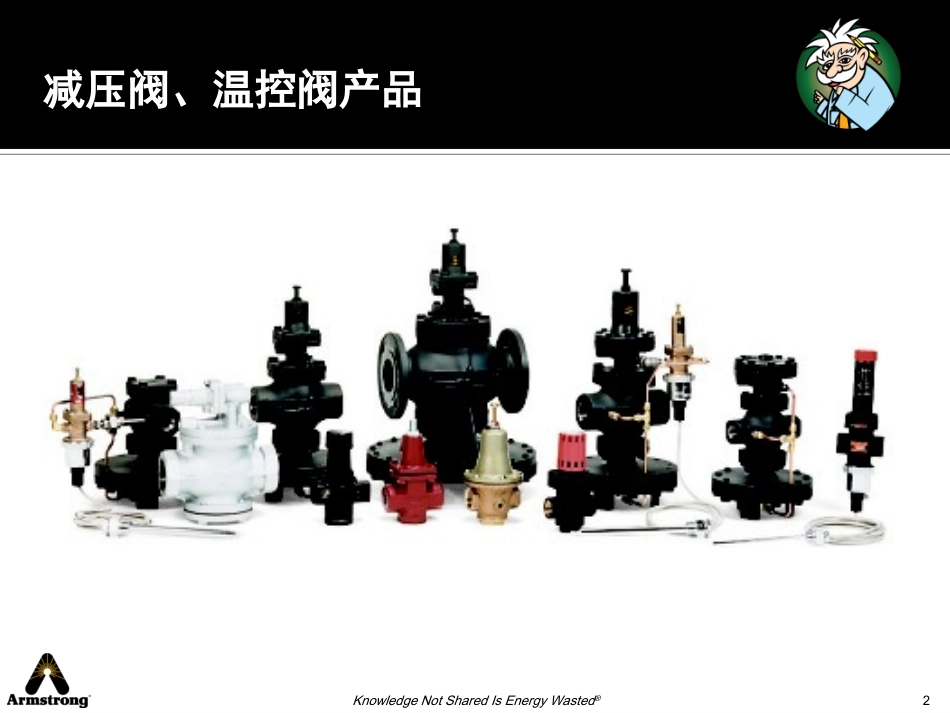

Today’sLesson:KnowledgeNotSharedIsEnergyWasted®©ArmstrongInternational,Inc.减压阀温控阀KnowledgeNotSharedIsEnergyWasted®2减压阀、温控阀产品KnowledgeNotSharedIsEnergyWasted®3蒸汽系统KnowledgeNotSharedIsEnergyWasted®4为何要减压？锅炉通常在高压下运行效率更高，蒸汽品质更好减压使用更节能压力越低设备可利用的潜热越大，闪蒸越少控制蒸汽压力等于控制操作温度各种设备所需的不同的压力设备在低压下运行更安全KnowledgeNotSharedIsEnergyWasted®5减压使用蒸汽更节能SteamHeatContentPressure,bargHeatContent,kcal/kg04812162024283236407006005004003002001000TotalHeatSensibleHeatLatentHeat显热随压力升高而增大潜热随压力升高而减小,到临界点时为零在中低压下,潜热占总热焓的绝大比重总热焓在中低压下变化不明显饱和蒸汽压力/热焓值关系KnowledgeNotSharedIsEnergyWasted®6减压阀作用减压阀：通过调节将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。减压阀作用：减压、稳压KnowledgeNotSharedIsEnergyWasted®7减压阀原理节流后压力降低KnowledgeNotSharedIsEnergyWasted®8Armstrong减压阀直接作用式GD系列先导式GP系列GP-1000系列内部先导活塞型GP-2000系列外部先导膜片型KnowledgeNotSharedIsEnergyWasted®9阀盖压力设定调节钮压力设定弹簧压力传感器/阀操作器(波纹管或膜片)阀杆阀瓣及阀座过滤网压力调节感应孔直接作用式减压阀结构KnowledgeNotSharedIsEnergyWasted®10直接作用式减压阀结构示意图一次侧压力二次侧压力KnowledgeNotSharedIsEnergyWasted®11直接作用式减压阀工作过程KnowledgeNotSharedIsEnergyWasted®12直接作用式减压阀特点优点：结构紧凑价格便宜安装方便结实耐用缺点：控制精度(±10%)与先导式相比较差，大流量变化会引起下游压力大的波动减压比小（10：1）可供口径较少应用在流量较小且负载稳定的场合KnowledgeNotSharedIsEnergyWasted®13直接作用式减压阀产品系列直接作用式减压阀的种类:GD-30系列GD-30GD-30SGD-45GD-200系列GD-200GD-200HKnowledgeNotSharedIsEnergyWasted®14GD-30系列技术参数A:黄色B:蓝色C:黄绿色KnowledgeNotSharedIsEnergyWasted®15GD-200系列技术参数KnowledgeNotSharedIsEnergyWasted®16GD系列减压阀选型选型实例（GD-30）：一次侧压力（P1）为1.3MPa，二次侧压力（P2）为0.6MPa，选择蒸汽流量（W）为200kg/h的减压阀的公称直径？选型方法：求一次侧压力为1.3MPa和二次侧压力0.6MPa的交点，交点垂直向下，选定流量为200kf/h以上的公称直径，此时的公称直径为DN20，因为二次侧压力0.6MPa，所以选C簧。型号：GD-30、DN20、C簧。KnowledgeNotSharedIsEnergyWasted®17选型表选型参数：P1:1.3MPaP2:0.6MPaW:200kg/hKnowledgeNotSharedIsEnergyWasted®18内部先导活塞式减压阀:GP-1000系列外部先导膜片式GP-2000先导式减压阀KnowledgeNotSharedIsEnergyWasted®19内部先导活塞式减压阀结构压力设定螺栓压力设定弹簧先导阀带O型密封圈的活塞操作器内部压力感应孔先导阀保护滤网主阀——具有单独流量控制和密封座可拆卸主阀和阀座小流量下稳压孔KnowledgeNotSharedIsEnergyWasted®20内部先导活塞式减压阀结构示意图一次侧压力二次侧压力KnowledgeNotSharedIsEnergyWasted®21内部先导活塞式减压阀工作过程KnowledgeNotSharedIsEnergyWasted®22内部先导活塞式减压阀特点优点：安装方便可供口径多与GP2000先导式阀相比购买和成本较低控制精度（±5%）和最大减压比（20：1）高于直接作用式缺点：在负载变化很大的情况下控制精度略低于GP2000KnowledgeNotSharedIsEnergyWasted®23内部先导活塞式减压阀产品系列内部先导活塞式减压阀:GP-1000系列GP-1000GP-1000HGP-1010GP-1010HKnowledgeNotSharedIsEnergyWasted®24GP1000系列技术参数KnowledgeNotSharedIsEnergyWasted®25GP1000系列减压阀的选型选型实例（GP-1000）：KnowledgeNotSharedIsEnergyWasted®26选型表选型参数：P...
