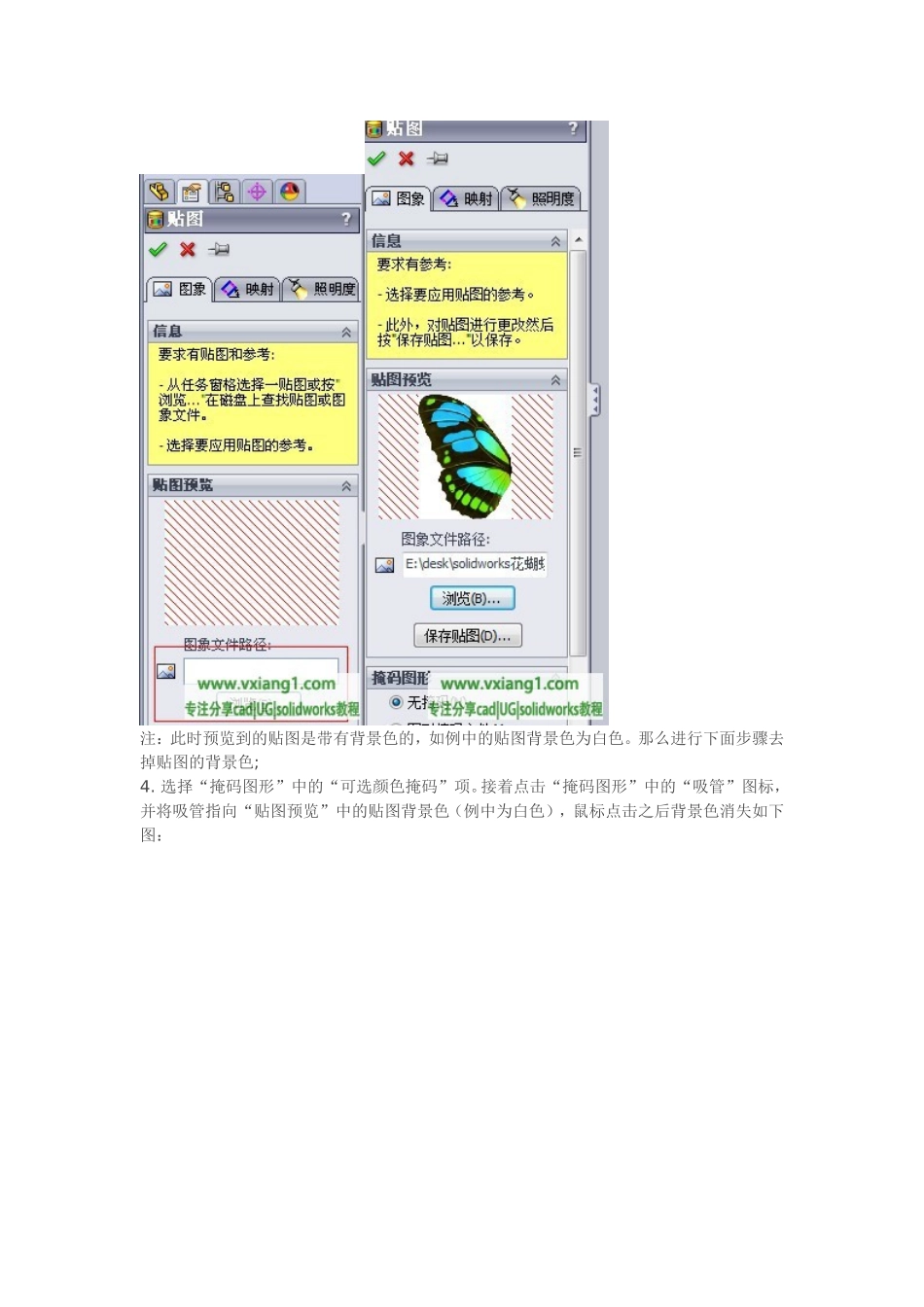

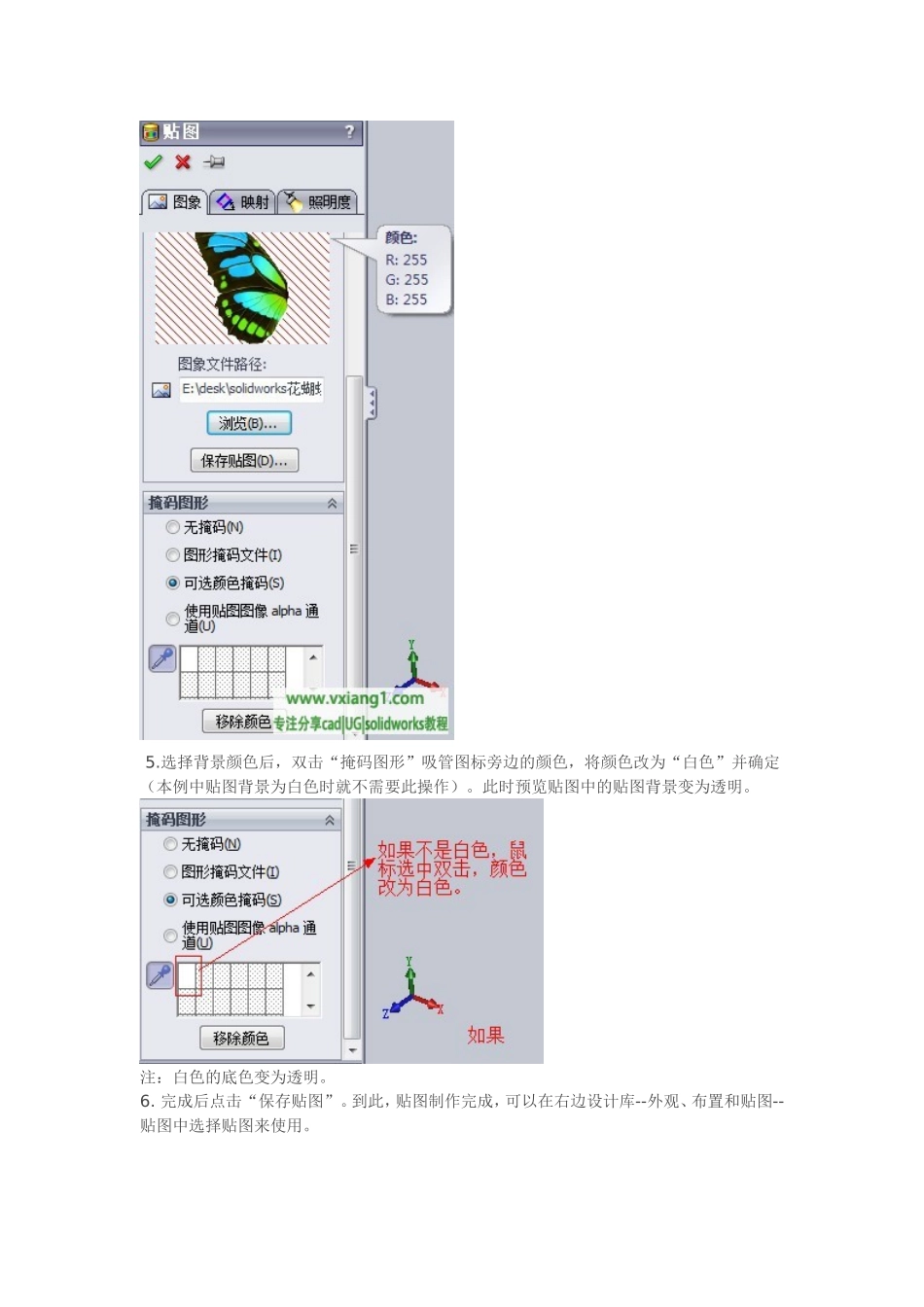

SolidWorks提供了很好用的贴图渲染效果，那么solidworks贴图如何巧妙使用呢？下面就浅谈一下我对solidworks贴图制作的使用方法。1.选择左侧的DisplayManager。2.在DisplayManager中点击“贴图”。在下边空白处鼠标右击，出现“添加贴图”点击进入贴图操作。3.在DisplayManager的“贴图预览”下点击“浏览”添加要贴的图片。说明：在选择图像文件时，需要注意图像的类型，SolidWorks2012支持的文件类型有：*.bmp;*.hdr;*.jpg;*.jpeg;*.peg;*.pas;*.rgb;*.tga;*.targa;*.tif;*.tiff。这里以添加蝴蝶的翅膀为例进行讲解solidworks贴图功能使用：注：此时预览到的贴图是带有背景色的，如例中的贴图背景色为白色。那么进行下面步骤去掉贴图的背景色;4.选择“掩码图形”中的“可选颜色掩码”项。接着点击“掩码图形”中的“吸管”图标，并将吸管指向“贴图预览”中的贴图背景色（例中为白色），鼠标点击之后背景色消失如下图：5.选择背景颜色后，双击“掩码图形”吸管图标旁边的颜色，将颜色改为“白色”并确定（本例中贴图背景为白色时就不需要此操作）。此时预览贴图中的贴图背景变为透明。注：白色的底色变为透明。6.完成后点击“保存贴图”。到此，贴图制作完成，可以在右边设计库--外观、布置和贴图--贴图中选择贴图来使用。注：SolidWorks2012默认贴图存储位置：安装分区:\ProgramFiles\SolidWorksCorp\SolidWorks\data\graphics\decals\Logossolidworks贴图使用方法：渲染时点击右侧贴图进入贴图环境按照上面制作的贴图可以选中鼠标拖动到要贴的面上，如果其他例子贴图是一张图片，不需要修改，则直接点击上图的“图像”浏览要加的图片即可，然后拖动图片到要贴的面上。完成准确solidworks贴图的方法是调节：打开上图选项卡右侧的“映射”，在图中标记1出鼠标拖动修改大小，在2处移动图片位置，3处旋转solidworks贴图角度，4处修改贴图位置水平镜像还是竖直镜像，还是不用调节，根据情况而定。这样就能准确贴图了。SolidWorks中怎样表现公司LOGO2011-11-410:58|发布者:admin|查看:13045|评论:141|原作者:香港智诚科技摘要:ICT智诚科技–StevenZhou周庆军有时我们需要把自己公司LOGO画到自己产品上。在SolidWorks中一般有2种表现形式。一种是使用SolidWorks的插件PhotoWorks把LOGO以贴图的形式贴在模型的任意表面上；另外一种是使用S...有时我们需要把自己公司LOGO画到自己产品上。在solidworks中一般有2种表现形式。一种是使用LOGO以贴图的形式贴在模型的任意表面上；另外一种是使用SolidWorks特征直接在模型的表面上把通常的，绝大部分的做法是第一种情况，因为很多公司更多的目的只为了展示公司形象和公司品牌，很简洁的把就可以。这种情况大概做法是：A-1，在SolidWorks的插件选项中钩上激活PhotoWorks插件。（图1）A-2，从右边的PhotoWorks的贴图中拖拽任意一个预览的贴图于产品模型的表面上，当然拖拽来这个贴图是们也可以用自己的图片作为贴图。（图2）A-3，在左边贴图预览区域选用自己的图片做为贴图，并可以保存为SolidWorksA-4，最后拖放矩形框来调节贴图的大小以适合模型。（图4）然而，也有些时候我们为了特殊需要，要把公司的LOGO直接以SolidWorks特征的形式画到产品上。这就需要我们综合运用知识建立模型。对于第二种情况，这里有2种方法。当然，对于SolidWorks的探讨是没有止境的，也许您看完了我们的这多种的方法呢。一种方法是直接运用SolidWorks的包覆特征直接将平面2D图案草图做成3D图案模型，这种方法相对比较简单，我们这里就不详细介绍了。但是要注意一点，该特征只支持拉伸面，圆柱/圆锥面，旋转面等等，对于任意曲面，包覆特征就不适用了。图而另一种方法是综合运用SolidWorks的知识来建立3D图案模型。我们着重探讨一下这一种方法。并且该方法对于任意曲面也是适用的。B-1，在一合适的基面绘制2D草图用草图工具中的草图图片命令插入一张图片。（图6）B-2，将图片化为SolidWorks草图线条，并将线条以草图块命令变为一个整体。B-3，以B-2的草图使用曲面拉伸命令做一组Logo形状的曲面。（图7）B-4，在产品要贴Logo的这个表面，复制一个相同的曲面。并将其曲面...
