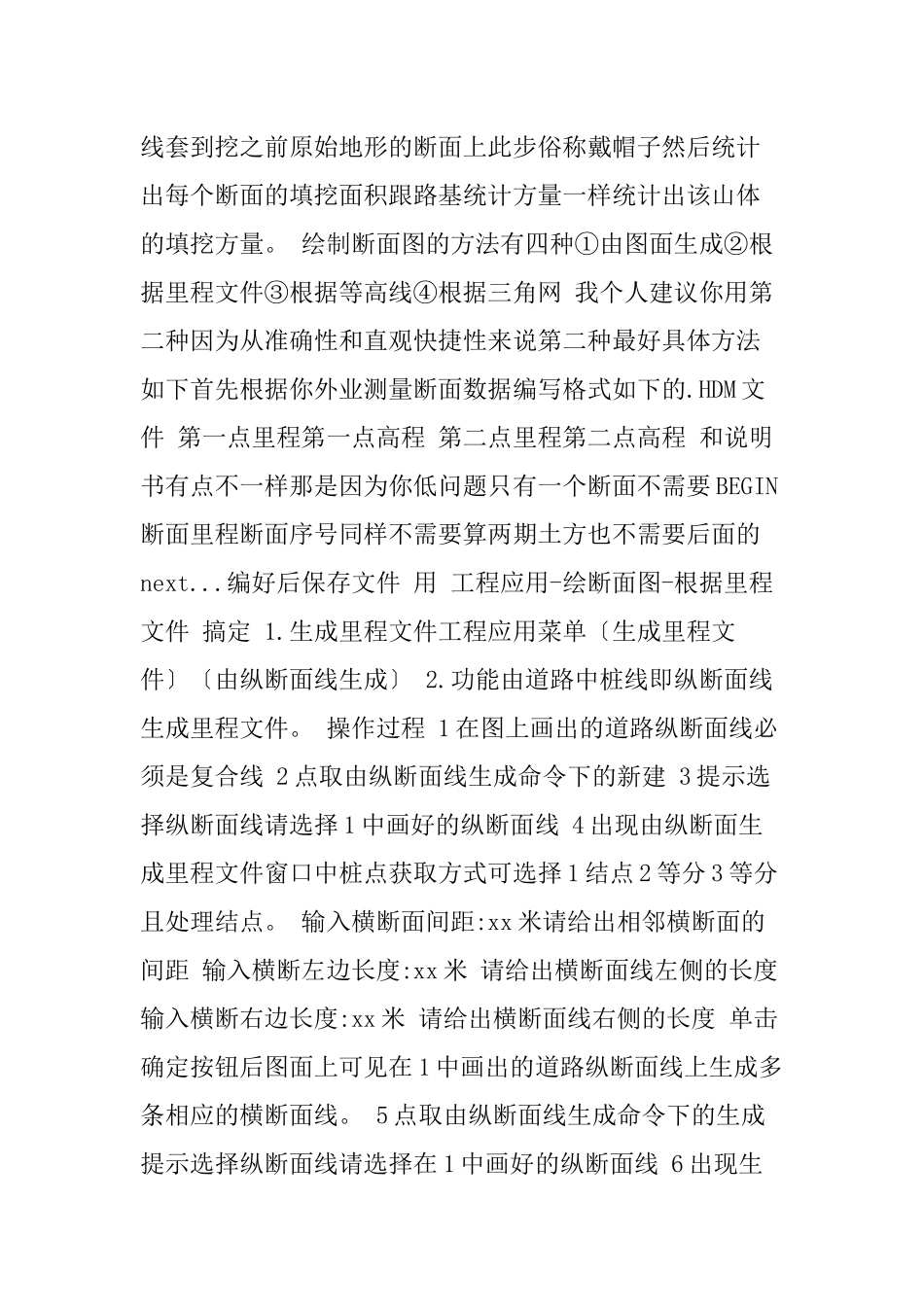

CASS生成断面操作步骤加土方计算第一步展原始地形实测点生成等高线确定原始地形。1、选定菜单“绘图处理”→“展高程点”选定默认比例尺或重新定义比例尺回车。2、选定实测原始地形的TXT文件CASS默认的数据文件为TXT文件里面输入实测点的三维数据选定并打开定义高程点间距如1然后回车。3、在菜单“等高线处”点“建立DTM”坐标数据文件名后选择展点的TXT文件并确定。4、在菜单“等高线”处点击“绘制等高线”确定等高距并回车。5、在菜单“等高线”处点“删三角网”。第二步生成原始地形的断面图确定原始地形的方量。1、在图中所示山体正中位置画一条PL线即多段线该线为线段。2、在菜单“工程应用”中拖至“生成里程文件”点击“新建”然后鼠标框框点击“PL线”确定对话框中数字后并回车。3、点击菜单“工程应用”→“生成里程文件”→“生成”鼠标框框点击“PL线”在弹出的对话框中“高程数据文件名”后选取展点的TXT文件下两个选项的文件名由中间命名存储后回车。4、点击“工程应用”→“绘断面图”→“根据里程文件”选择已命名的里程文件点击“断面图位置“然后选取图中一点即生成断面。第三步待盖山体挖完后测量挖完后的地形然后重复前两步生成挖完后的断面注意生成断面过程中图纸的比例尺和剖断面的“PL线”必须一致然后根据对应桩号把挖完或填完的地面线套到挖之前原始地形的断面上此步俗称戴帽子然后统计出每个断面的填挖面积跟路基统计方量一样统计出该山体的填挖方量。绘制断面图的方法有四种①由图面生成②根据里程文件③根据等高线④根据三角网我个人建议你用第二种因为从准确性和直观快捷性来说第二种最好具体方法如下首先根据你外业测量断面数据编写格式如下的.HDM文件第一点里程第一点高程第二点里程第二点高程和说明书有点不一样那是因为你低问题只有一个断面不需要BEGIN断面里程断面序号同样不需要算两期土方也不需要后面的next...编好后保存文件用工程应用-绘断面图-根据里程文件搞定1.生成里程文件工程应用菜单〔生成里程文件〕〔由纵断面线生成〕2.功能由道路中桩线即纵断面线生成里程文件。操作过程1在图上画出的道路纵断面线必须是复合线2点取由纵断面线生成命令下的新建3提示选择纵断面线请选择1中画好的纵断面线4出现由纵断面生成里程文件窗口中桩点获取方式可选择1结点2等分3等分且处理结点。输入横断面间距:xx米请给出相邻横断面的间距输入横断左边长度:xx米请给出横断面线左侧的长度输入横断右边长度:xx米请给出横断面线右侧的长度单击确定按钮后图面上可见在1中画出的道路纵断面线上生成多条相应的横断面线。5点取由纵断面线生成命令下的生成提示选择纵断面线请选择在1中画好的纵断面线6出现生成里程文件窗口请浏览定位须打开的高程点数据文件名即原始地形图的坐标数据文件和指定需要保存的生成的里程文件名和里程文件对应的数据文件名并指定断面线插值间距是横断面线上的采样间距而非纵断面线上的中桩间距以及横断面的起始里程。通过以上6个步骤就可生成道路各个中线桩处的多个横断面的里程文件。2.编辑好道路横断面设计文件。在断面法土方计算中的道路断面和场地断面命令中弹出的窗口都需要定位里程文件和横断面设计文件只有里程文件而没有横断面设计文件是不能生成原始地形与设计平面闭合的断面图的。DEMO文件夹下的就有一个横断面设计文件ZHD.TXT格式如下1H89I1:1W10A0.02WG1.5HG0.52H89I1:1W10A0.02WG1.5HG0.53H89I1:1W10A0.02WG1.5HG0.54H89I1:1W10A0.02WG1.5HG0.55H89I1:1W10A0.02WG1.5HG0.56H89I1:1W10A0.02WG1.5HG0.57H89I1:1W10A0.02WG1.5HG0.58H89I1:1W10A0.02WG1.5HG0.59H89I1:1W10A0.02WG1.5HG0.5END其中第一列序号为横断面序号H为中桩设计高I为坡度W为路宽A为横坡率WG为沟上宽HG为沟高以上文件定义了9个横断面的中线桩设计高坡比和宽度等参数只有编辑好横断面设计文件才能生成你需要的各个横断面的断面图。3.生成道路纵断面和多个横断面图1工程应用菜单断面法土方计算道路断面在弹出的“断面设计参数”对话框中指定步骤1中生成的里程文件和步骤2中编辑好的横断面设计文件并输入路宽后单击确定按钮。2弹出“绘制纵断面图”对话框设置道路...
