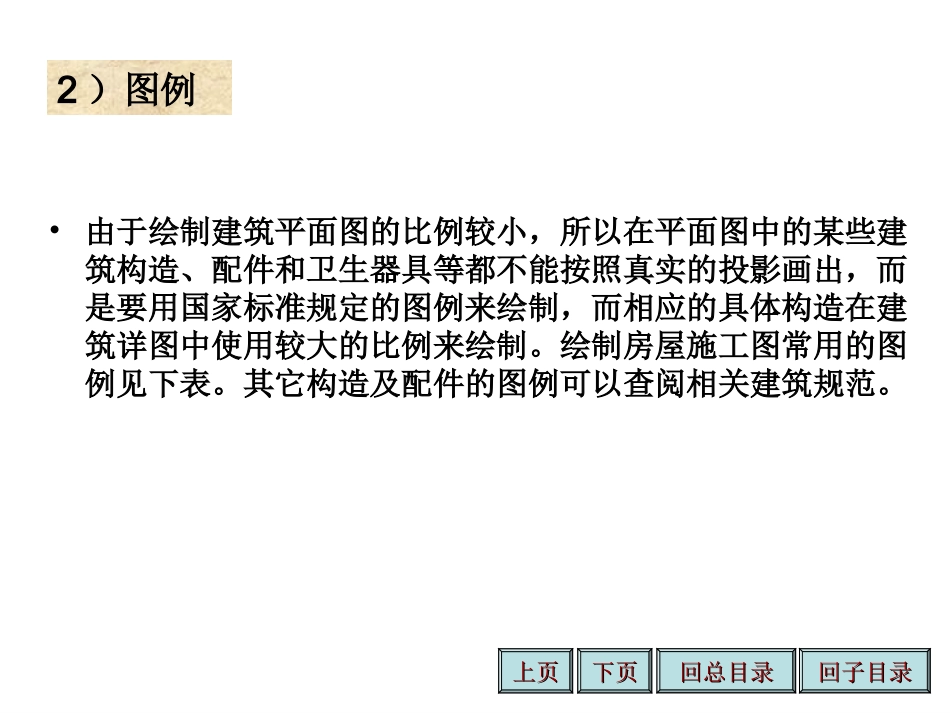

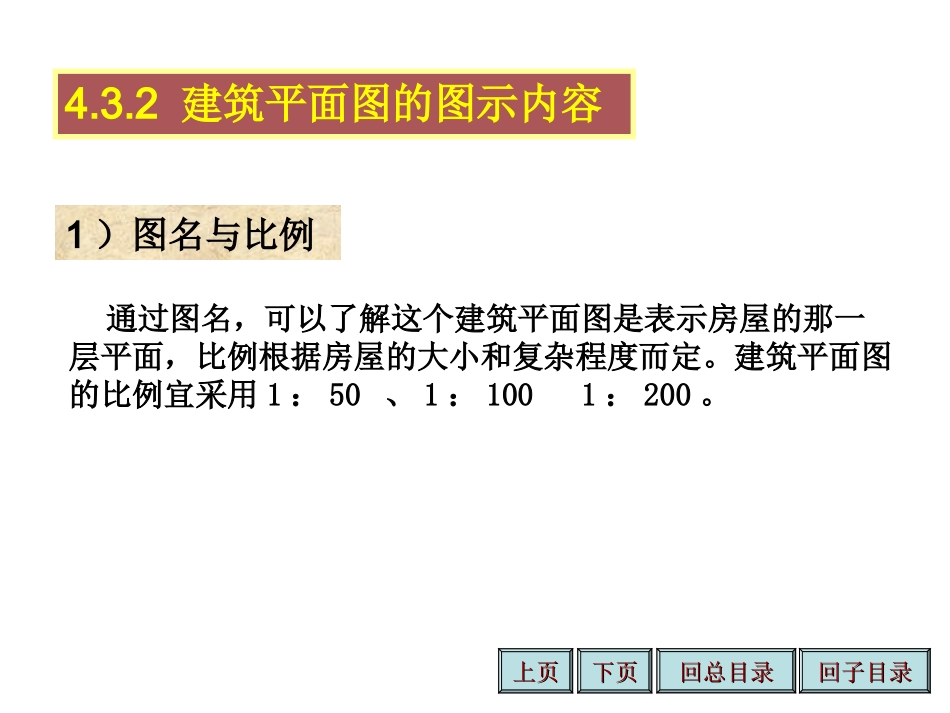

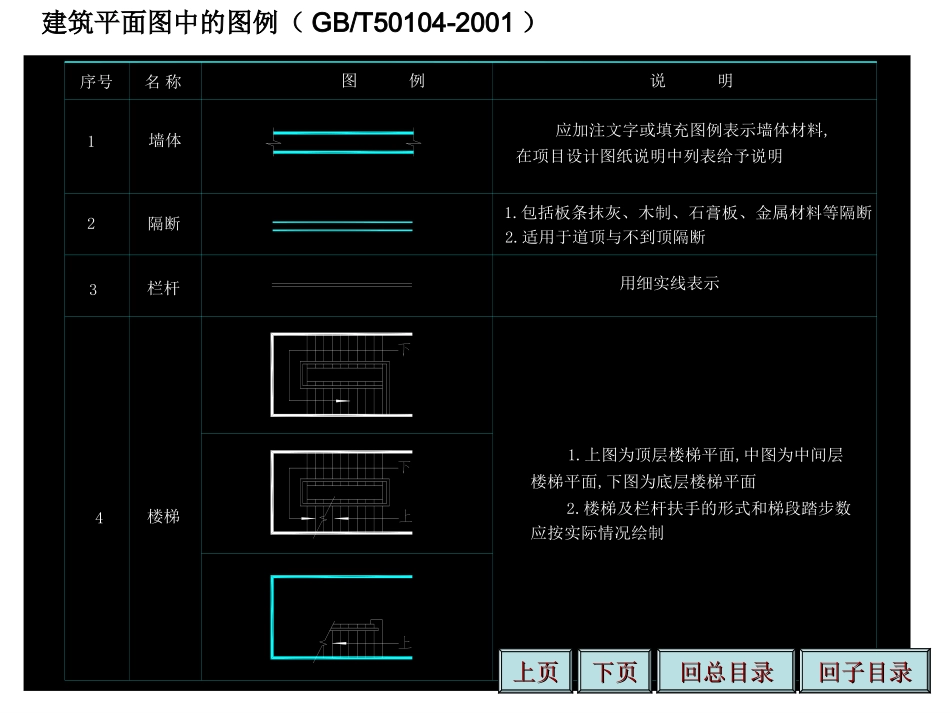

4.3.2建筑平面图的图示内容通过图名，可以了解这个建筑平面图是表示房屋的那一层平面，比例根据房屋的大小和复杂程度而定。建筑平面图的比例宜采用1：50、1：1001：200。1）图名与比例下页下页上页上页回子目录回子目录回总目录回总目录2）图例•由于绘制建筑平面图的比例较小，所以在平面图中的某些建筑构造、配件和卫生器具等都不能按照真实的投影画出，而是要用国家标准规定的图例来绘制，而相应的具体构造在建筑详图中使用较大的比例来绘制。绘制房屋施工图常用的图例见下表。其它构造及配件的图例可以查阅相关建筑规范。下页下页上页上页回子目录回子目录回总目录回总目录栏杆隔断墙体名称图例说明1.包括板条抹灰、木制、石膏板、金属材料等隔断序号楼梯用细实线表示应加注文字或填充图例表示墙体材料,在项目设计图纸说明中列表给予说明43212.适用于道顶与不到顶隔断1.上图为顶层楼梯平面,中图为中间层楼梯平面,下图为底层楼梯平面应按实际情况绘制2.楼梯及栏杆扶手的形式和梯段踏步数下页下页上页上页回子目录回子目录回总目录回总目录建筑平面图中的图例（GB/T50104-2001）下页下页上页上页回子目录回子目录回总目录回总目录下页下页上页上页回子目录回子目录回总目录回总目录下页下页上页上页回子目录回子目录回总目录回总目录下页下页上页上页回子目录回子目录回总目录回总目录下页下页上页上页回子目录回子目录回总目录回总目录下页下页上页上页回子目录回子目录回总目录回总目录下页下页上页上页回子目录回子目录回总目录回总目录3）定位轴线•定位轴线确定了房屋各承重构件的定位和布置，同时也是其他建筑构、配件的尺寸基准线。•定位轴线的画法和编号已在本章第一节中详细介绍。建筑平面图中定位轴线的编号确定后，其他各种图样中的轴线编号应与之相符。下页下页上页上页回子目录回子目录回总目录回总目录4）图线•被剖切到的墙、柱的断面轮廓线用粗实线画出。没有剖切到的可见轮廓线，如窗台、台阶、明沟、楼梯和阳台等用中实线画出，（当绘制较简单的图样时，也可用细实画出）。尺寸线与尺寸界线、标高符号、定位轴线等用细实线和细单点长画线画出。下页下页上页上页回子目录回子目录回总目录回总目录下页下页上页上页回子目录回子目录回总目录回总目录5）尺寸与标高平面图的尺寸包括外部尺寸和内部尺寸。（1）外部尺寸为了便于看图与施工，需要在外墙外侧标注三道尺寸，外部尺寸通常为三道尺寸，一般注写在图形下方和左方。第一道尺寸为房屋外廓的总尺寸，即从一端的外墙边到另一端的外墙边的总长和总宽。第二道尺寸为定位轴线间的尺寸，其中横墙轴线问的尺寸称为开间尺寸，纵墙轴线间的尺寸称为进深尺寸。第三道尺寸为分段尺寸，表达门窗洞口宽度和位置，墙垛分段以及细部构造等。标注这道尺寸应以轴线为基准。三道尺寸线之间距离一般为7～10mm，第三道尺寸线与平面图中最近的图形轮廓线之间距离小宜小于10mm。当平面图的上下或左右的外部尺寸相同时，只需要标注左（右）侧尺寸与下（上）方尺寸就可以了，否则，平面图的上下与左右均应标注尺寸。外墙以外的台阶、平台、散水等细部尺寸应另行标注。下页下页上页上页回子目录回子目录回总目录回总目录（2）内部尺寸内部尺寸指外墙以内的全部尺寸，它主要用于注明内墙门窗洞的位置及其宽度、墙体厚度、房问大小、卫生器具、灶台和洗涤盆等固定设备的位置及其大小。下页下页上页上页回子目录回子目录回总目录回总目录标高：平面图中应标注不同楼地面标高房间及室外地坪等标高，且是以米作单位，精确到小数点后两位。下页下页上页上页回子目录回子目录回总目录回总目录6）门窗布置及编号•门与窗均按图例画出，门线90º或45º的中实线表示开启方向；窗线用两条平行的细实线图例(高窗用细虚线)表示窗框与窗扇。门窗的代号分别为“M”和“C”，当设计选用的门、窗是标准设计时，也可选用门窗标准图集中的门窗型号或代号来标注。门窗代号的后面都注有编号，编号为阿拉伯数字，同一类型和大小的门窗为同一代号和编号。为了方便工程预算、订货与加工，通常还需有门窗明细表，列出该房屋所选用的门窗编号、洞口尺寸、数量、...
