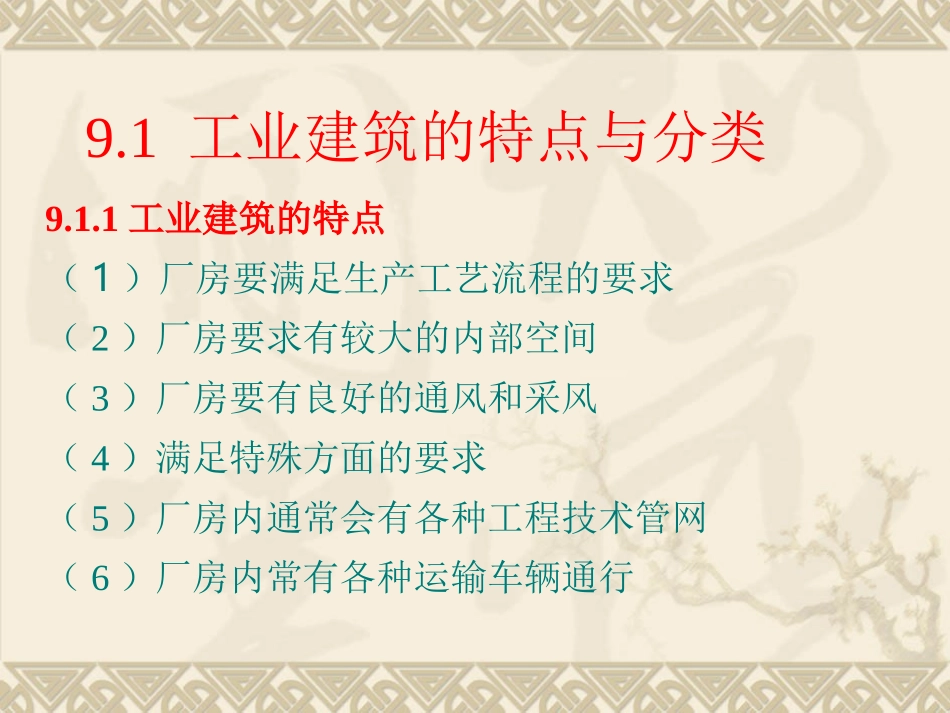

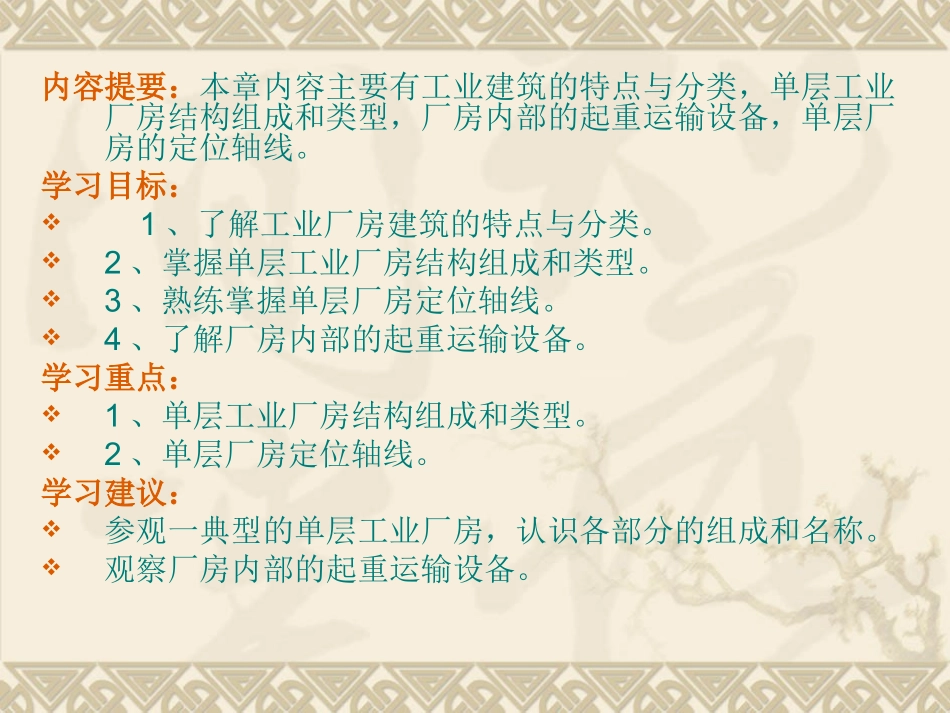

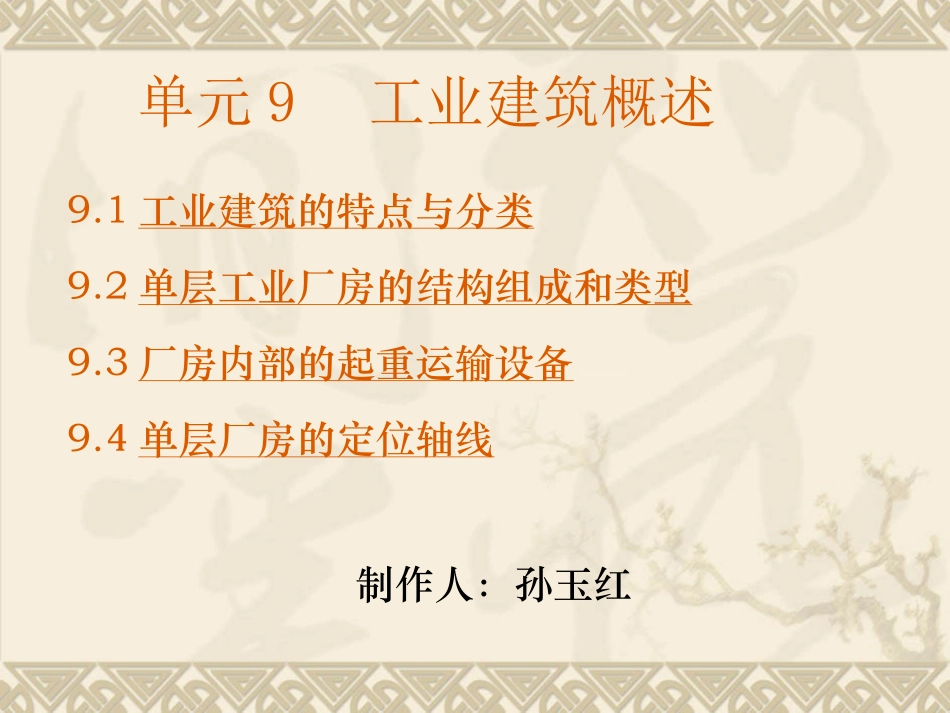

单元9工业建筑概述9.1工业建筑的特点与分类9.2单层工业厂房的结构组成和类型9.3厂房内部的起重运输设备9.4单层厂房的定位轴线制作人：孙玉红内容提要：本章内容主要有工业建筑的特点与分类，单层工业厂房结构组成和类型，厂房内部的起重运输设备，单层厂房的定位轴线。学习目标：1、了解工业厂房建筑的特点与分类。2、掌握单层工业厂房结构组成和类型。3、熟练掌握单层厂房定位轴线。4、了解厂房内部的起重运输设备。学习重点：1、单层工业厂房结构组成和类型。2、单层厂房定位轴线。学习建议：参观一典型的单层工业厂房，认识各部分的组成和名称。观察厂房内部的起重运输设备。9.1工业建筑的特点与分类9.1.1工业建筑的特点（1）厂房要满足生产工艺流程的要求（2）厂房要求有较大的内部空间（3）厂房要有良好的通风和采风（4）满足特殊方面的要求（5）厂房内通常会有各种工程技术管网（6）厂房内常有各种运输车辆通行9.1.2工业建筑的分类1.按厂房的用途分（1）主要生产厂房（2）辅助生产厂房（3）动力用厂房（4）储藏用建筑（5）运输用建筑（6）其他2.按层数分（1）单层厂房（2）多层厂房（3）混合层数厂房见图9-1、9-2、9-3图9-1单层厂房图9-2多层厂房图9-3混合层数厂房3.按生产状况分（1）热加工车间（2）冷加工车间（3）恒温恒湿车间（4）洁净车间（5）其他特种状况的车间9.2单层工业厂房的结构组成和类型9.2.1单层厂房结构组成在厂房建筑中，支承各种荷载作用的构件所组成的骨架，通常称为结构。目前，我国单层工业厂房一般采用的结构是装配式钢筋混凝土横向排架结构（图9—4）。图9-4单层厂房的组成1-屋面板2-天沟板3-天窗架4-屋架5-托架6-吊车梁7-排架柱8-抗风柱9-基础10-连系梁11-基础梁12-天窗架垂直支撑13-屋架下弦横向水平支撑14-屋架端部垂直支撑15-柱间支撑基础承受柱和基础梁传来的全部荷载，并将荷载传给地基。柱是厂房结构的主要承重构件，承受屋架、吊车梁、支撑、连系梁和外墙传来的荷载，并把它传给基础。屋架（屋面梁）是屋盖结构的主要承重构件，承重屋盖及天窗上的全部荷载，并将荷载传给柱子。吊车梁承受吊车和起重的重量及运行中所有的荷载（包括吊车起动或刹车产生的横向、纵向刹车力）并将其传给框架柱。基础梁承受上部墙体重量，并把它传给基础。连系梁是厂房纵向柱列的水平连系构件，用以增加厂房的纵向刚度，承受风荷载和上部墙体的荷载，并将荷载传给纵向柱列。墙体的荷载，并将荷载传给纵向柱列。支撑系统构件加强厂房的空间整体刚度和稳定性，它主要传递水平荷载和吊车产生的水平刹车力。屋面板直接承受板上的各类荷载（包括屋面板自重，屋面覆盖材料，雪、积灰及施工检修等荷载），并将荷载传给屋架。天窗架承受天窗上的所有荷载并把它传给屋架。抗风柱同山墙一起承受风荷载，并把荷载中的一部分传到厂房纵向柱列上去，另一部分直接传给基础。外墙厂房的大部分荷载由排架结构承担，因此，外墙是自承重构件，主要起着防风、防雨、保温、隔热、遮阳、防火等作用。窗与门供采光、通风、日照和交通运输用。地面满足生产使用及运输要求等。9.2.2单层厂房结构类型1.排架结构是由柱子、基础、屋架（屋面梁）构成的一种骨架体系。它基本特点是把屋架看成一个刚度很大的横梁，屋架（屋面梁）与柱子的连接为铰接，柱子与基础的连接为刚接。如图9-5所示.图9-5排架结构2.刚架结构是将屋架（屋面梁）与柱子合并成为一个构件，柱子与屋架（屋面梁）连接处为整体刚性节点，柱子与基础的连接为铰接点。常用的有门式刚架和钢框刚架。如图9-7所示图9-6刚架结构9.3厂房内部的起重运输设备1.悬挂式单轨吊车由电动葫芦和工字钢轨两部分组成。工字钢轨可以悬挂在屋架（或屋面梁）下弦。轨上设有可水平移动的滑轮组（即电动葫芦），起重量为1～5t。图9-7单轨悬挂吊车2、单梁电动起重吊车由电动葫芦和梁架组成，起重量一般为0.5~5t。悬挂式梁式吊车：梁架悬挂在屋架下工字钢轨固定在梁架上，电动葫芦悬挂在工字钢轨上支座式梁式吊车：梁架支承在吊车梁上，工字钢轨固定在梁架上，电动葫芦悬挂在工字钢轨上。3、桥式吊...
