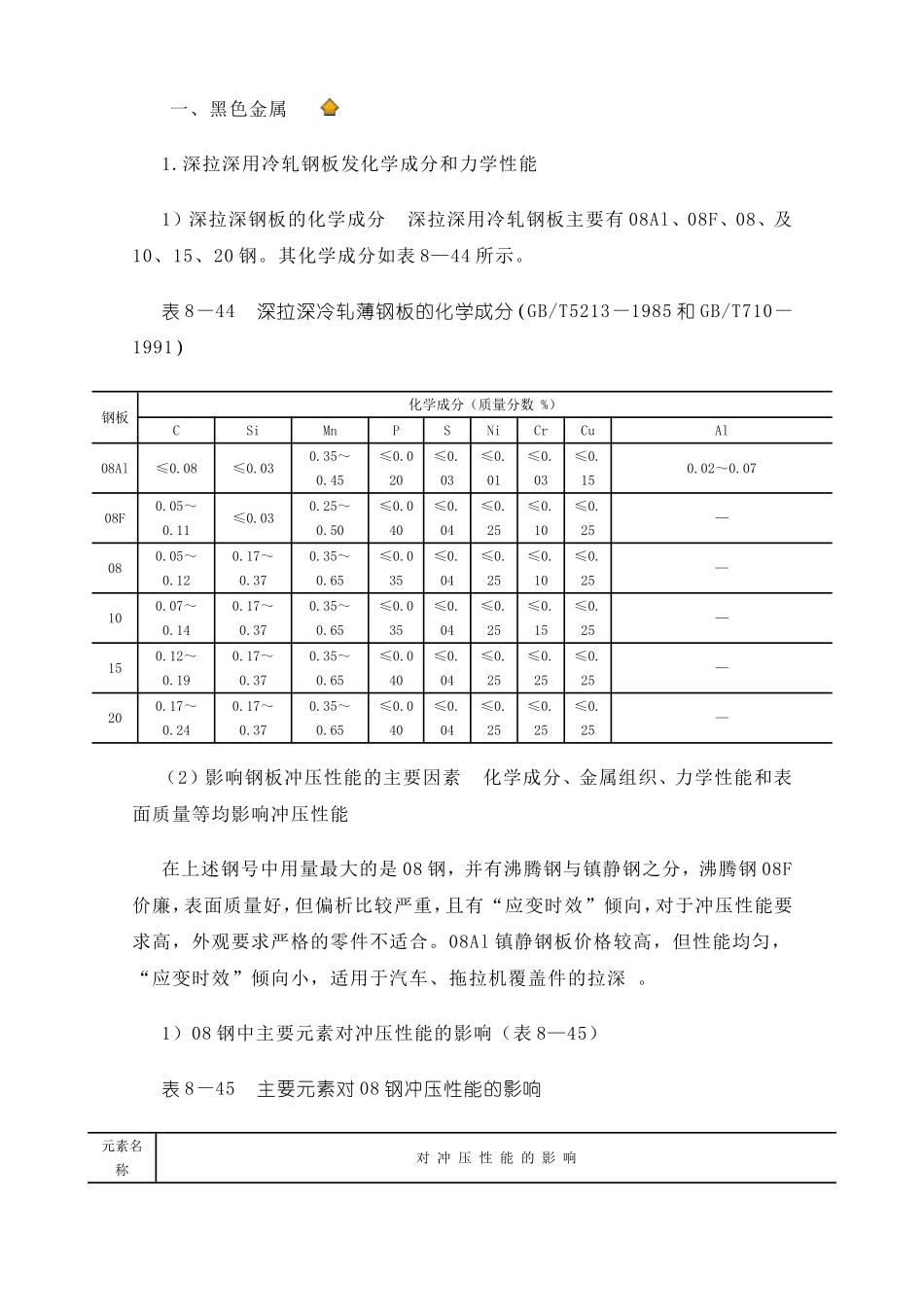

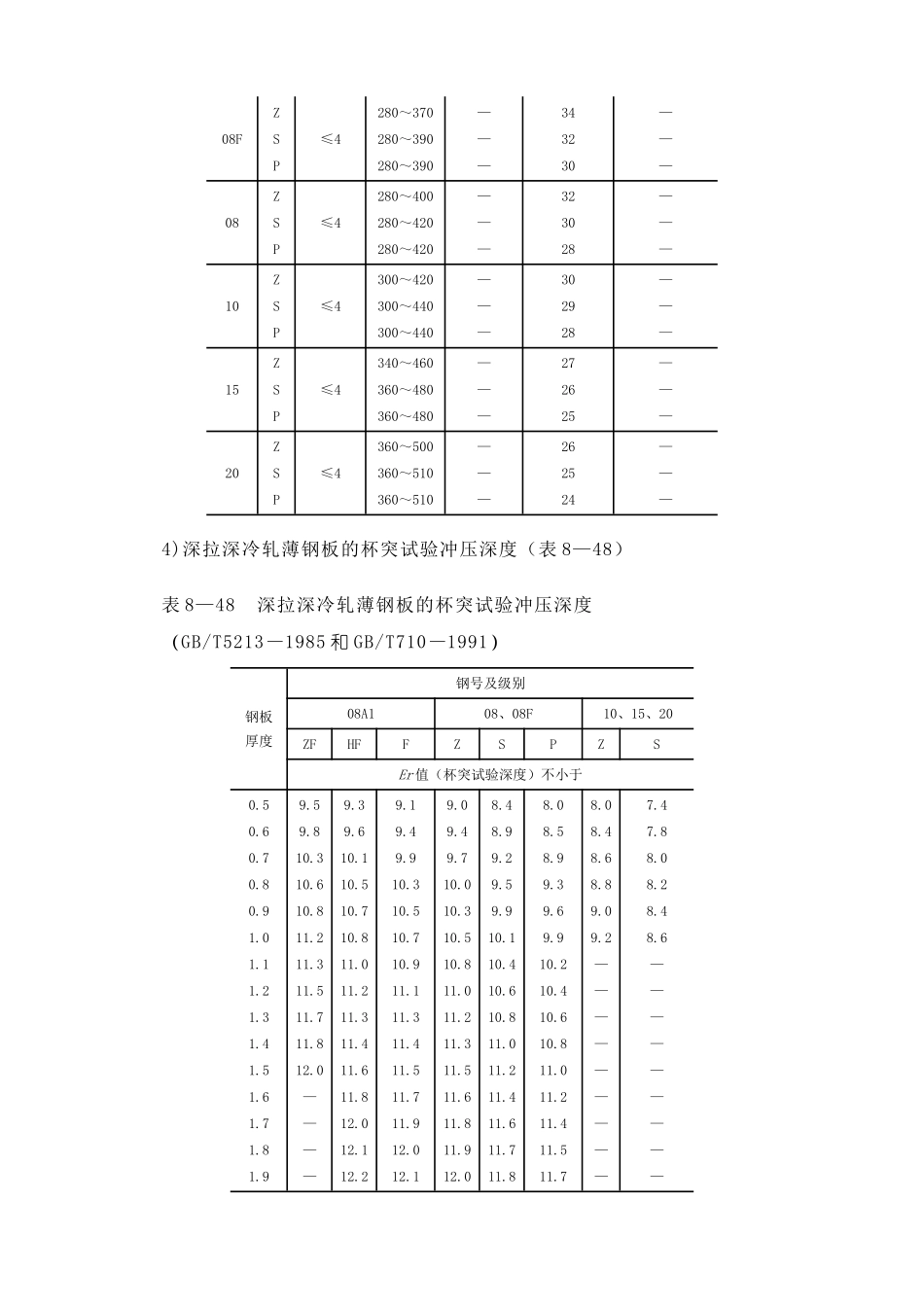

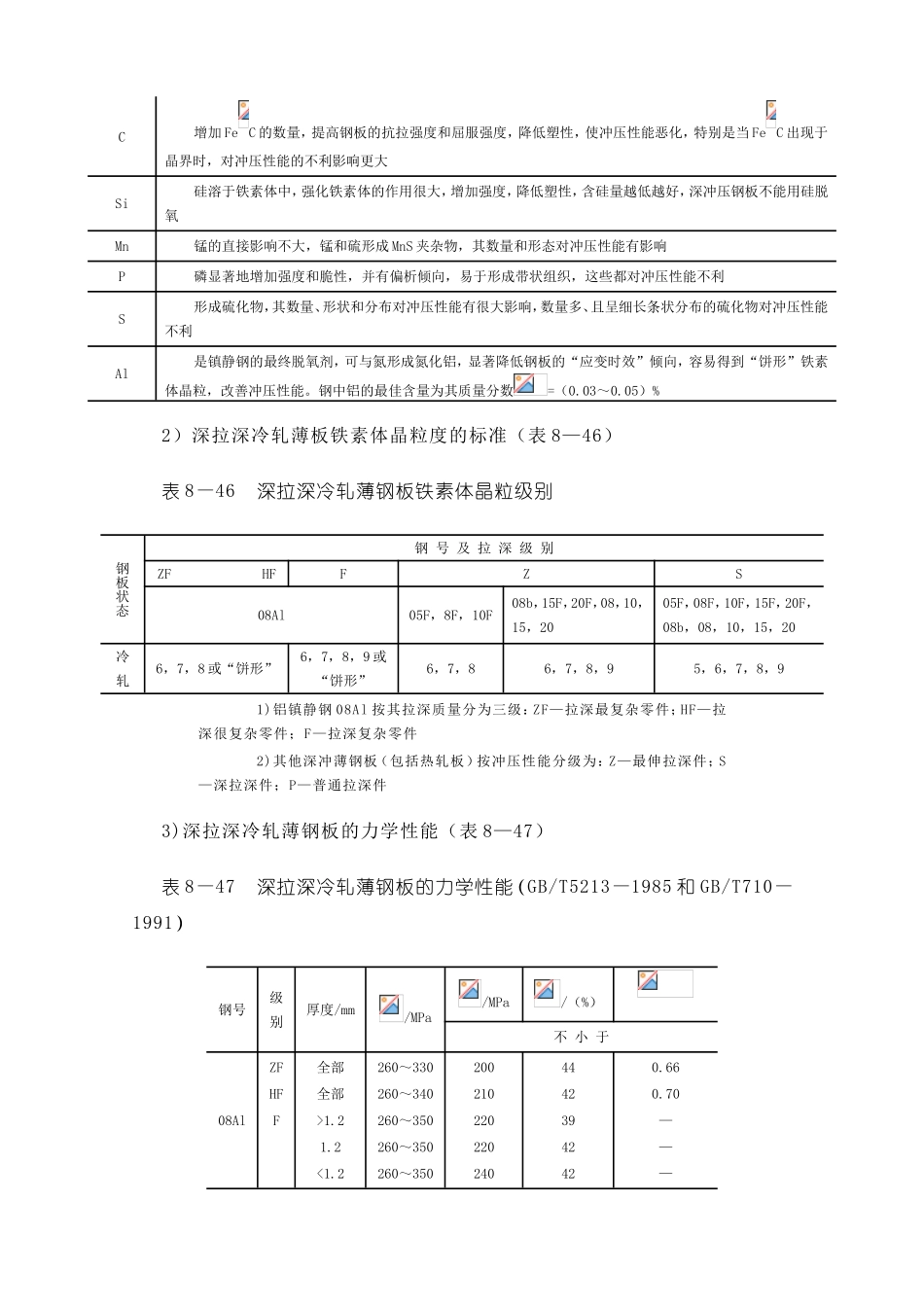

一、黑色金属1.深拉深用冷轧钢板发化学成分和力学性能1）深拉深钢板的化学成分深拉深用冷轧钢板主要有08Al、08F、08、及10、15、20钢。其化学成分如表8—44所示。表8—44深拉深冷轧薄钢板的化学成分（GB/T5213—1985和GB/T710—1991）钢板化学成分（质量分数%）CSiMnPSNiCrCuAl08Al≤0.08≤0.030.35～0.45≤0.020≤0.03≤0.01≤0.03≤0.150.02～0.0708F0.05～0.11≤0.030.25～0.50≤0.040≤0.04≤0.25≤0.10≤0.25—080.05～0.120.17～0.370.35～0.65≤0.035≤0.04≤0.25≤0.10≤0.25—100.07～0.140.17～0.370.35～0.65≤0.035≤0.04≤0.25≤0.15≤0.25—150.12～0.190.17～0.370.35～0.65≤0.040≤0.04≤0.25≤0.25≤0.25—200.17～0.240.17～0.370.35～0.65≤0.040≤0.04≤0.25≤0.25≤0.25—（2）影响钢板冲压性能的主要因素化学成分、金属组织、力学性能和表面质量等均影响冲压性能在上述钢号中用量最大的是08钢，并有沸腾钢与镇静钢之分，沸腾钢08F价廉，表面质量好，但偏析比较严重，且有“应变时效”倾向，对于冲压性能要求高，外观要求严格的零件不适合。08Al镇静钢板价格较高，但性能均匀，“应变时效”倾向小，适用于汽车、拖拉机覆盖件的拉深。1）08钢中主要元素对冲压性能的影响（表8—45）表8—45主要元素对08钢冲压性能的影响元素名称对冲压性能的影响C增加FeC的数量，提高钢板的抗拉强度和屈服强度，降低塑性，使冲压性能恶化，特别是当FeC出现于晶界时，对冲压性能的不利影响更大Si硅溶于铁素体中，强化铁素体的作用很大，增加强度，降低塑性，含硅量越低越好，深冲压钢板不能用硅脱氧Mn锰的直接影响不大，锰和硫形成MnS夹杂物，其数量和形态对冲压性能有影响P磷显著地增加强度和脆性，并有偏析倾向，易于形成带状组织，这些都对冲压性能不利S形成硫化物，其数量、形状和分布对冲压性能有很大影响，数量多、且呈细长条状分布的硫化物对冲压性能不利Al是镇静钢的最终脱氧剂，可与氮形成氮化铝，显著降低钢板的“应变时效”倾向，容易得到“饼形”铁素体晶粒，改善冲压性能。钢中铝的最佳含量为其质量分数=（0.03～0.05）%2）深拉深冷轧薄板铁素体晶粒度的标准（表8—46）表8—46深拉深冷轧薄钢板铁素体晶粒级别钢板状态钢号及拉深级别ZFHFFZS08Al05F，8F，10F08b，15F，20F，08，10，15，2005F，08F，10F，15F，20F，08b，08，10，15，20冷轧6，7，8或“饼形”6，7，8，9或“饼形”6，7，86，7，8，95，6，7，8，91)铝镇静钢08Al按其拉深质量分为三级：ZF—拉深最复杂零件；HF—拉深很复杂零件；F—拉深复杂零件2)其他深冲薄钢板（包括热轧板）按冲压性能分级为：Z—最伸拉深件；S—深拉深件；P—普通拉深件3)深拉深冷轧薄钢板的力学性能（表8—47）表8—47深拉深冷轧薄钢板的力学性能（GB/T5213—1985和GB/T710—1991）钢号级别厚度/mm/MPa/MPa/（%）不小于08AlZFHFF全部全部>1.21.2<1.2260～330260～340260～350260～350260～35020021022022024044423942420.660.70———08FZSP≤4280～370280～390280～390———343230———08ZSP≤4280～400280～420280～420———323028———10ZSP≤4300～420300～440300～440———302928———15ZSP≤4340～460360～480360～480———272625———20ZSP≤4360～500360～510360～510———262524———4)深拉深冷轧薄钢板的杯突试验冲压深度（表8—48）表8—48深拉深冷轧薄钢板的杯突试验冲压深度（GB/T5213—1985和GB/T710—1991）钢板厚度钢号及级别08A108、08F10、15、20ZFHFFZSPZSEr值（杯突试验深度）不小于0.50.60.70.80.91.01.11.21.31.41.51.61.71.81.99.59.810.310.610.811.211.311.511.711.812.0————9.39.610.110.510.710.811.011.211.311.411.611.812.012.112.29.19.49.910.310.510.710.911.111.311.411.511.711.912.012.19.09.49.710.010.310.510.811.011.211.311.511.611.811.912.08.48.99.29.59.910.110.410.610.811.011.211.411.611.711.88.08.58.99.39.69.910.210.410.610.811.011.211.411.511.78.08.48.68.89.09.2—————————7.47.88.08.28.48.6—————————2.0—12.312.212.111.911.8—...
