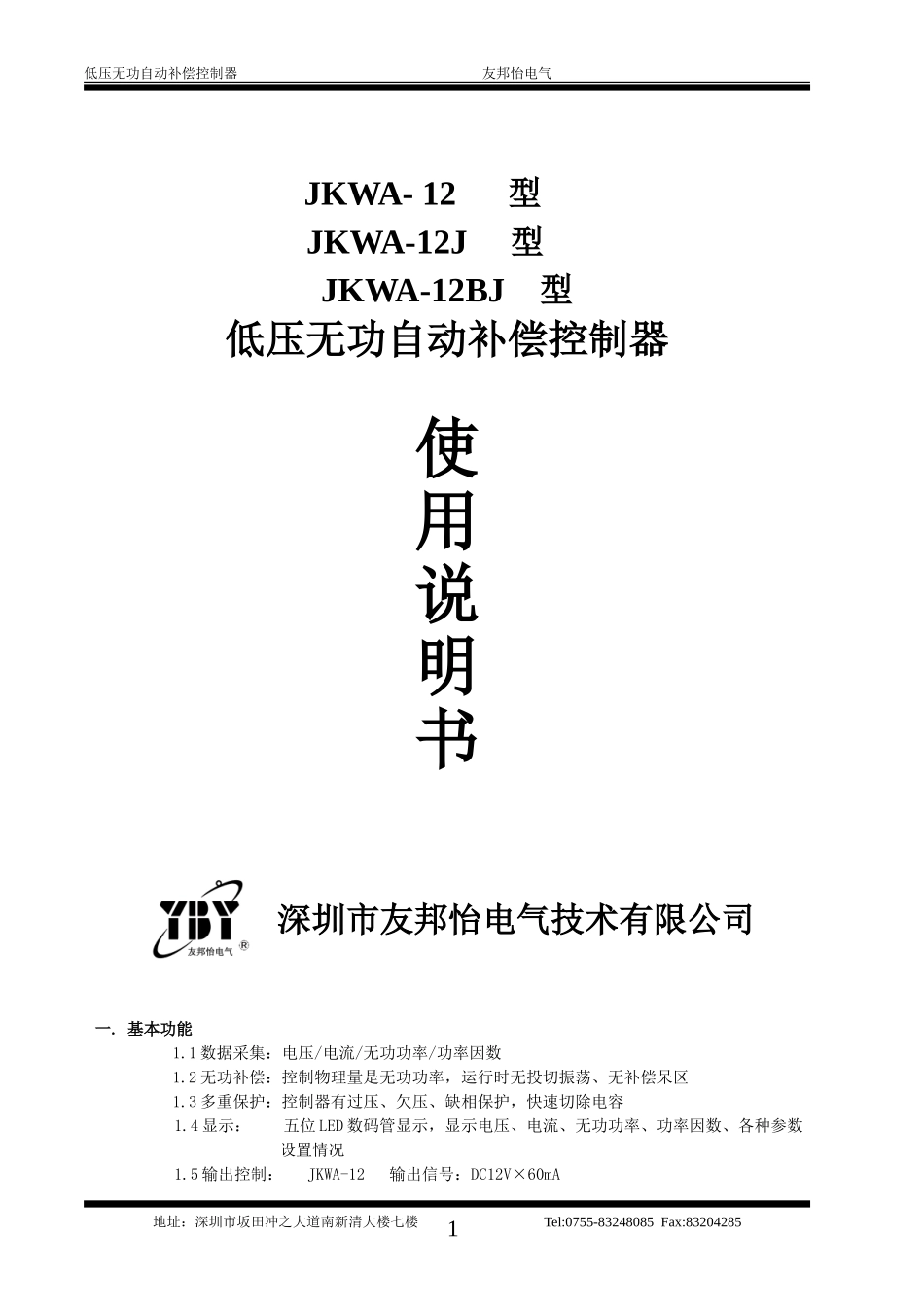

JKWA-12BJ型低压无功自动补偿控制器技术说明书2VIP专享VIP免费

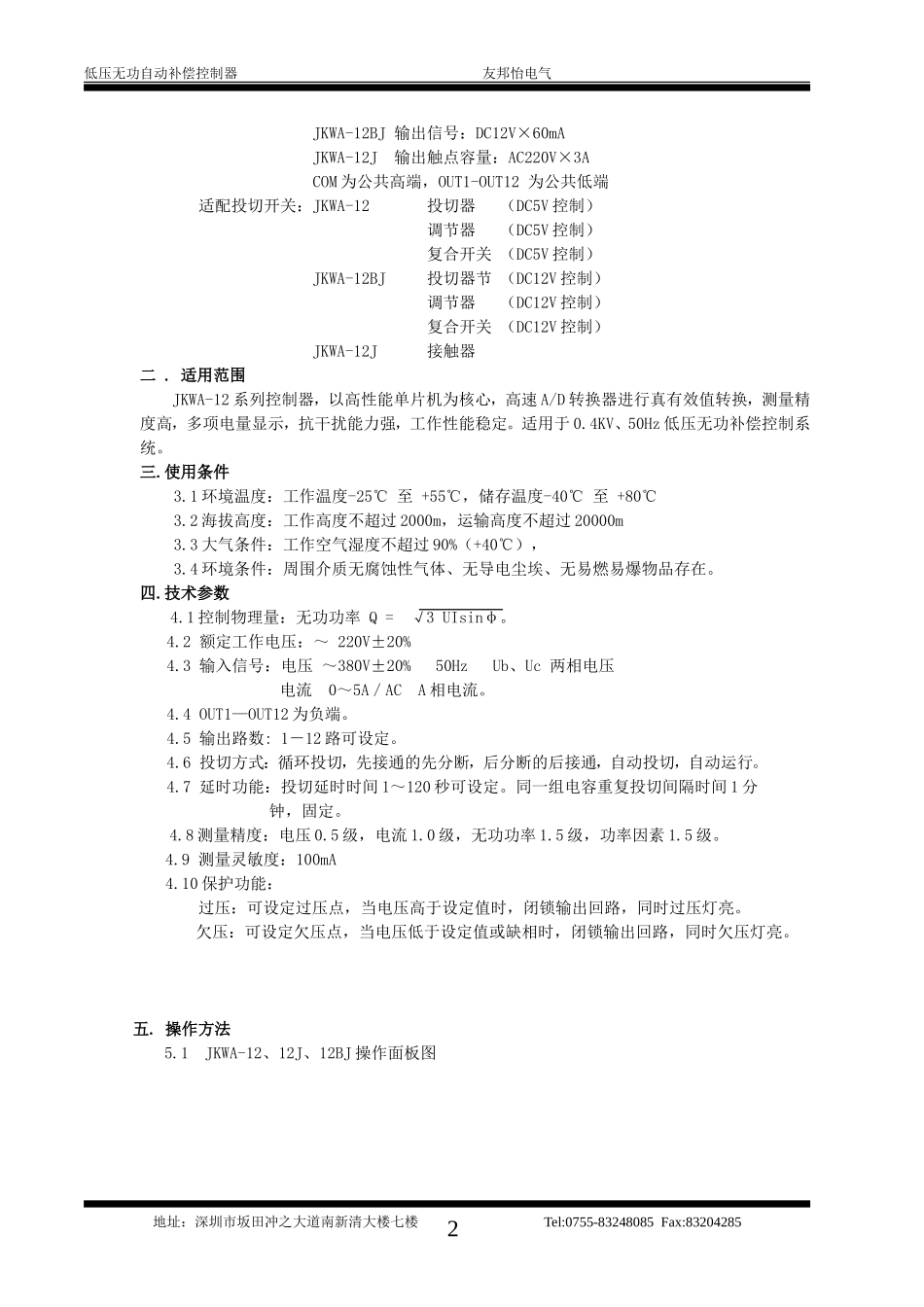

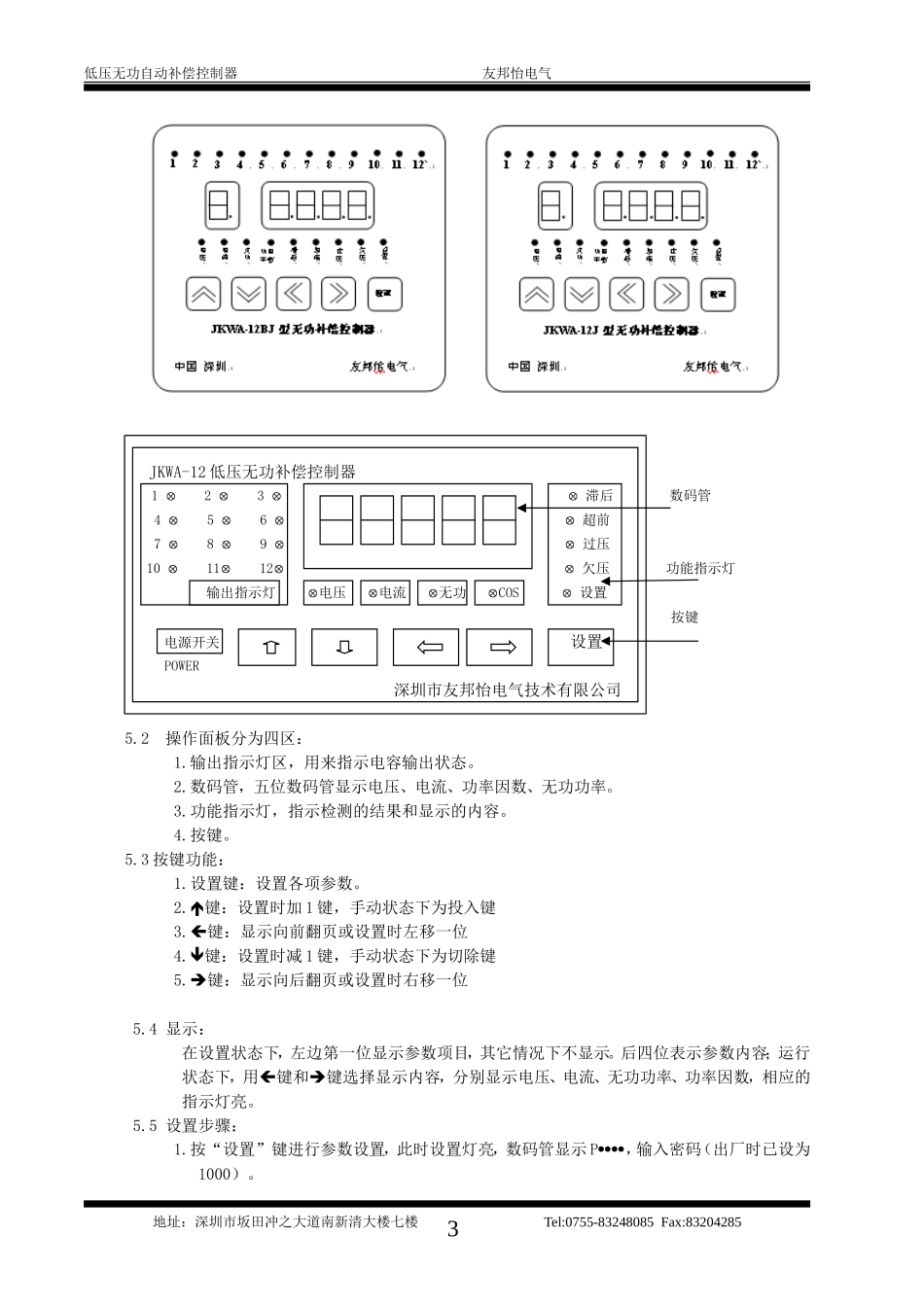

低压无功自动补偿控制器友邦怡电气JKWA-12型JKWA-12J型JKWA-12BJ型低压无功自动补偿控制器使用说明书一.基本功能1.1数据采集：电压/电流/无功功率/功率因数1.2无功补偿：控制物理量是无功功率，运行时无投切振荡、无补偿呆区1.3多重保护：控制器有过压、欠压、缺相保护，快速切除电容1.4显示：五位LED数码管显示，显示电压、电流、无功功率、功率因数、各种参数设置情况1.5输出控制：JKWA-12输出信号：DC12V×60mA地址：深圳市坂田冲之大道南新清大楼七楼Tel:0755-83248085Fax:832042851深圳市友邦怡电气技术有限公司低压无功自动补偿控制器友邦怡电气JKWA-12BJ输出信号：DC12V×60mAJKWA-12J输出触点容量：AC220V×3ACOM为公共高端，OUT1-OUT12为公共低端适配投切开关：JKWA-12投切器（DC5V控制）调节器（DC5V控制）复合开关（DC5V控制）JKWA-12BJ投切器节（DC12V控制）调节器（DC12V控制）复合开关（DC12V控制）JKWA-12J接触器二.适用范围JKWA-12系列控制器，以高性能单片机为核心，高速A/D转换器进行真有效值转换，测量精度高，多项电量显示，抗干扰能力强，工作性能稳定。适用于0.4KV、50Hz低压无功补偿控制系统。三.使用条件3.1环境温度：工作温度-25℃至+55℃，储存温度-40℃至+80℃3.2海拔高度：工作高度不超过2000m，运输高度不超过20000m3.3大气条件：工作空气湿度不超过90%（+40℃），3.4环境条件：周围介质无腐蚀性气体、无导电尘埃、无易燃易爆物品存在。四.技术参数4.1控制物理量：无功功率Q=√3UIsinφ。4.2额定工作电压：～220V±20%4.3输入信号：电压～380V±20%50HzUb、Uc两相电压电流0～5A／ACA相电流。4.4OUT1—OUT12为负端。4.5输出路数:1－12路可设定。4.6投切方式：循环投切，先接通的先分断，后分断的后接通，自动投切，自动运行。4.7延时功能：投切延时时间1～120秒可设定。同一组电容重复投切间隔时间1分钟，固定。4.8测量精度：电压0.5级，电流1.0级，无功功率1.5级，功率因素1.5级。4.9测量灵敏度：100mA4.10保护功能：过压：可设定过压点，当电压高于设定值时，闭锁输出回路，同时过压灯亮。欠压：可设定欠压点，当电压低于设定值或缺相时，闭锁输出回路，同时欠压灯亮。五.操作方法5.1JKWA-12、12J、12BJ操作面板图地址：深圳市坂田冲之大道南新清大楼七楼Tel:0755-83248085Fax:832042852低压无功自动补偿控制器友邦怡电气JKWA-12低压无功补偿控制器123滞后数码管456超前789过压101112欠压功能指示灯输出指示灯电压电流无功COS设置按键电源开关设置POWER深圳市友邦怡电气技术有限公司5.2操作面板分为四区：1.输出指示灯区，用来指示电容输出状态。2.数码管，五位数码管显示电压、电流、功率因数、无功功率。3.功能指示灯，指示检测的结果和显示的内容。4.按键。5.3按键功能：1.设置键：设置各项参数。2.键：设置时加1键，手动状态下为投入键3.键：显示向前翻页或设置时左移一位4.键：设置时减1键，手动状态下为切除键5.键：显示向后翻页或设置时右移一位5.4显示：在设置状态下，左边第一位显示参数项目，其它情况下不显示。后四位表示参数内容；运行状态下，用键和键选择显示内容，分别显示电压、电流、无功功率、功率因数，相应的指示灯亮。5.5设置步骤：1.按“设置”键进行参数设置，此时设置灯亮，数码管显示P，输入密码（出厂时已设为1000）。地址：深圳市坂田冲之大道南新清大楼七楼Tel:0755-83248085Fax:832042853低压无功自动补偿控制器友邦怡电气2.按“设置”键选择将要设置参数项目。3.按键修改闪烁位数字，每按一次键，数字减一，每按一次键，数字加一。按、移位，每按一次键，数字左移一位，每按一次键，数字右移一位。4.某项设置好后，再按“设置”键即可进行下一项参数设置，直到完成各项参数设置，退出设置功能，设置灯熄灭。设置的项目见下表。5.注意事项:当负载电流大于1000A时,可适当调整电流变比,避免电流显示溢出。调整电流变比后投入门限，单组容量也要对应调整。第1项投入门限投入电容所需的无功功率最小量值，略高于一个回路电容器容量一般按单...
