《液压与气压传动》习题VIP免费

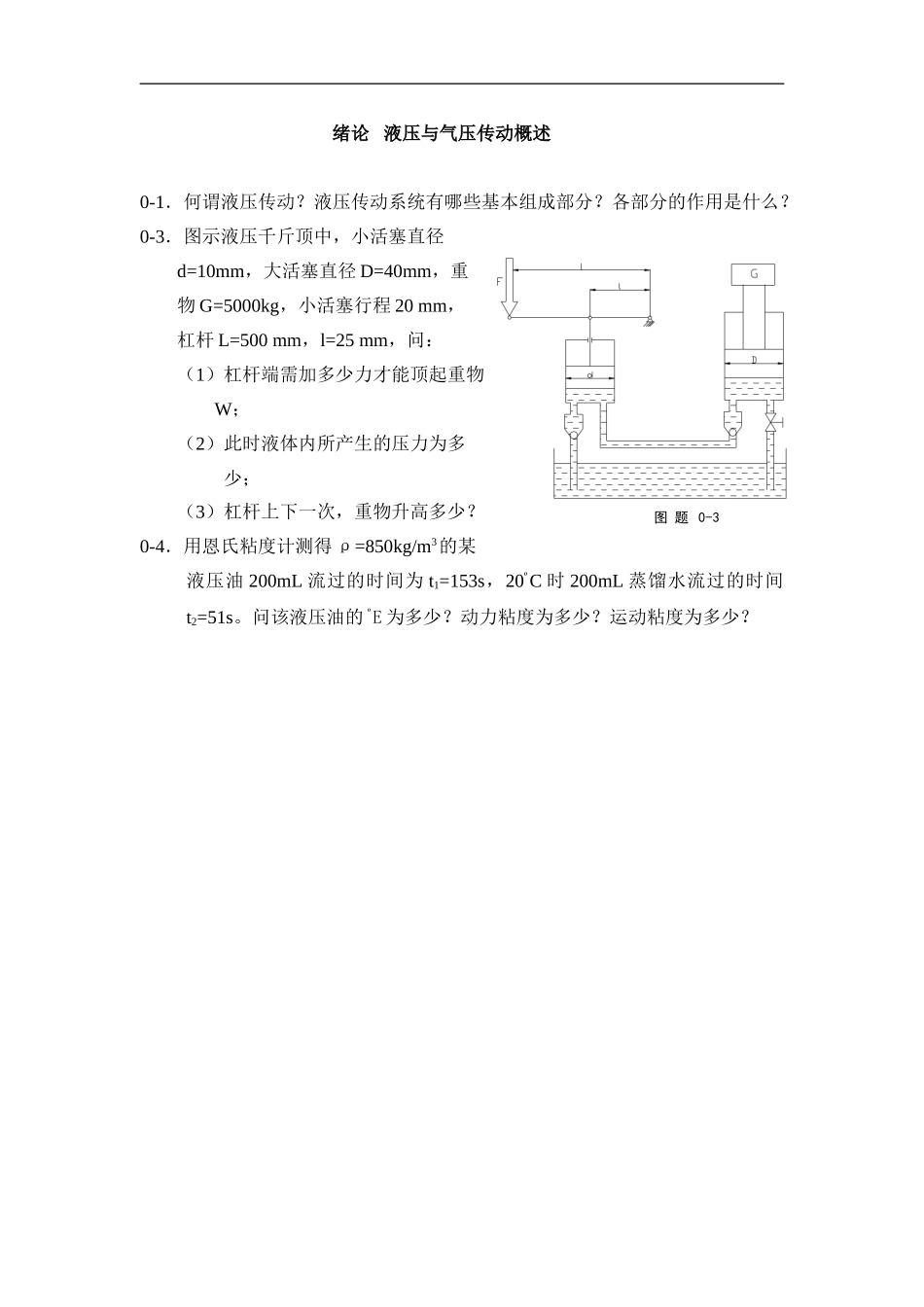

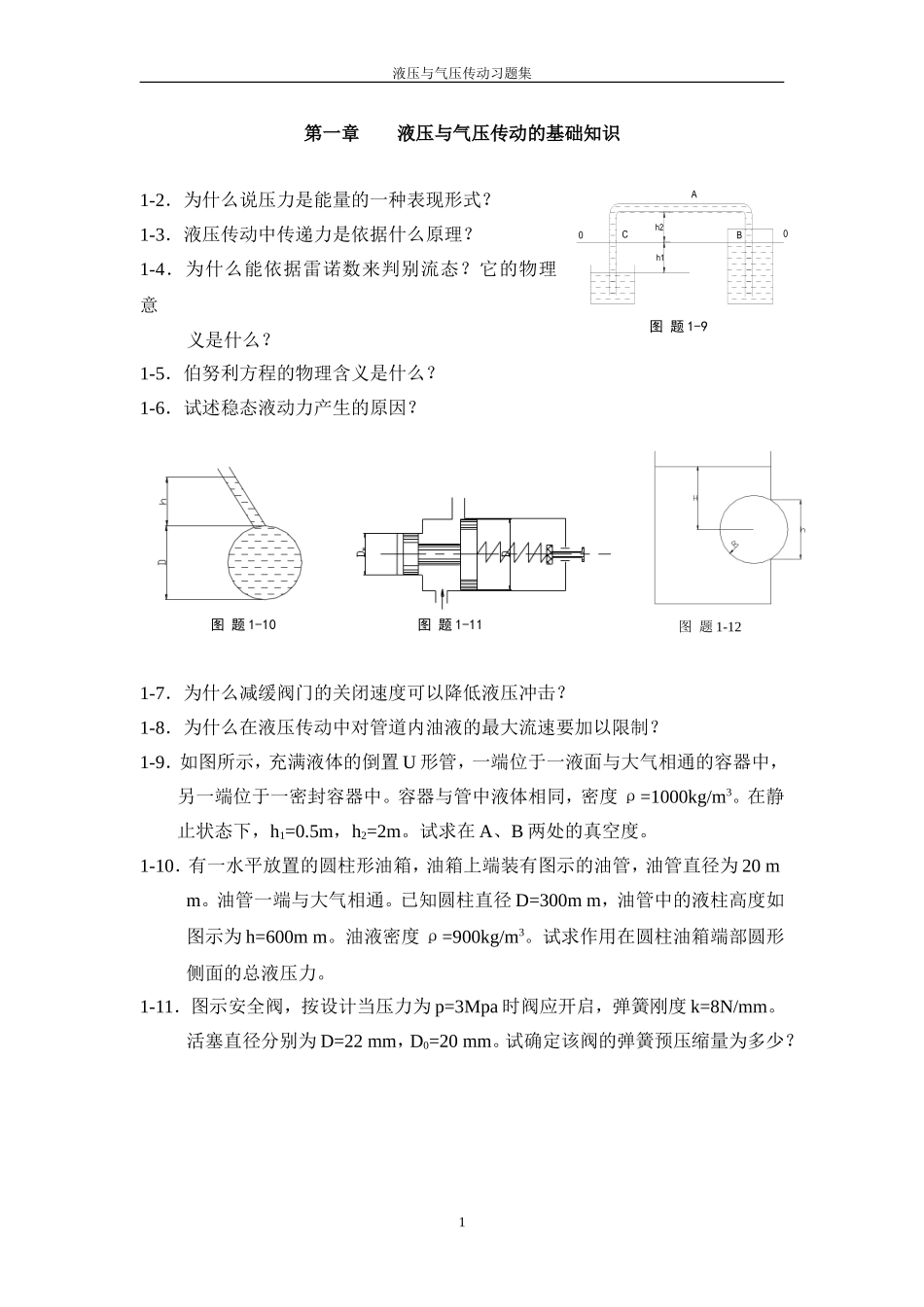

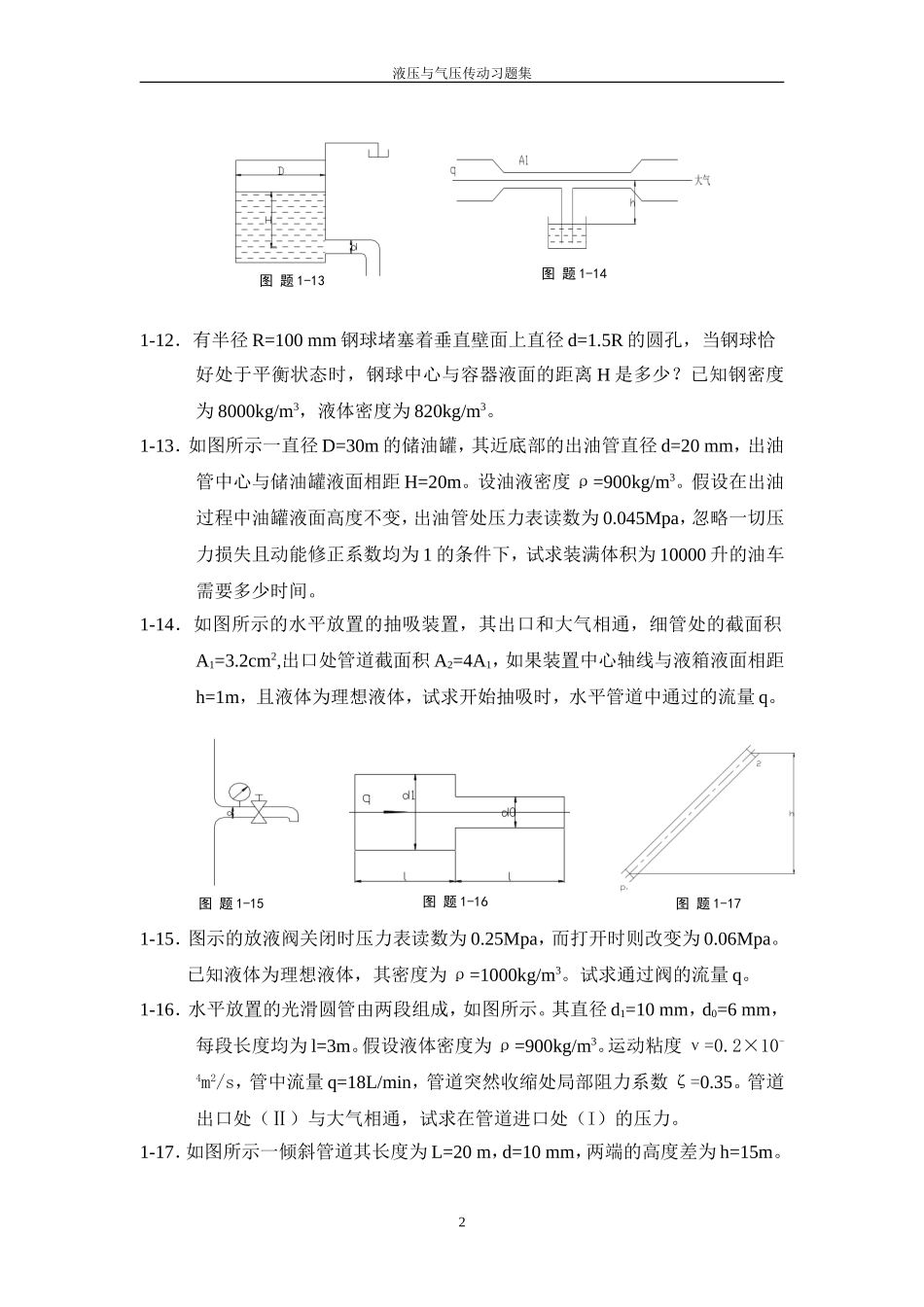

绪论液压与气压传动概述0-1．何谓液压传动？液压传动系统有哪些基本组成部分？各部分的作用是什么？0-3．图示液压千斤顶中，小活塞直径d=10mm，大活塞直径D=40mm，重物G=5000kg，小活塞行程20mm，杠杆L=500mm，l=25mm，问：（1）杠杆端需加多少力才能顶起重物W；（2）此时液体内所产生的压力为多少；（3）杠杆上下一次，重物升高多少？0-4．用恩氏粘度计测得ρ=850kg/m3的某液压油200mL流过的时间为t1=153s，20ºC时200mL蒸馏水流过的时间t2=51s。问该液压油的ºE为多少？动力粘度为多少？运动粘度为多少？图题0-3液压与气压传动习题集第一章液压与气压传动的基础知识1-2．为什么说压力是能量的一种表现形式？1-3．液压传动中传递力是依据什么原理？1-4．为什么能依据雷诺数来判别流态？它的物理意义是什么？1-5．伯努利方程的物理含义是什么？1-6．试述稳态液动力产生的原因？1-7．为什么减缓阀门的关闭速度可以降低液压冲击？1-8．为什么在液压传动中对管道内油液的最大流速要加以限制？1-9．如图所示，充满液体的倒置U形管，一端位于一液面与大气相通的容器中，另一端位于一密封容器中。容器与管中液体相同，密度ρ=1000kg/m3。在静止状态下，h1=0.5m，h2=2m。试求在A、B两处的真空度。1-10．有一水平放置的圆柱形油箱，油箱上端装有图示的油管，油管直径为20mm。油管一端与大气相通。已知圆柱直径D=300mm，油管中的液柱高度如图示为h=600mm。油液密度ρ=900kg/m3。试求作用在圆柱油箱端部圆形侧面的总液压力。1-11．图示安全阀，按设计当压力为p=3Mpa时阀应开启，弹簧刚度k=8N/mm。活塞直径分别为D=22mm，D0=20mm。试确定该阀的弹簧预压缩量为多少？1h2h1ACB00图题1-9图题1-10图题1-12图题1-11液压与气压传动习题集1-12．有半径R=100mm钢球堵塞着垂直壁面上直径d=1.5R的圆孔，当钢球恰好处于平衡状态时，钢球中心与容器液面的距离H是多少？已知钢密度为8000kg/m3，液体密度为820kg/m3。1-13．如图所示一直径D=30m的储油罐，其近底部的出油管直径d=20mm，出油管中心与储油罐液面相距H=20m。设油液密度ρ=900kg/m3。假设在出油过程中油罐液面高度不变，出油管处压力表读数为0.045Mpa，忽略一切压力损失且动能修正系数均为1的条件下，试求装满体积为10000升的油车需要多少时间。1-14．如图所示的水平放置的抽吸装置，其出口和大气相通，细管处的截面积A1=3.2cm2,出口处管道截面积A2=4A1，如果装置中心轴线与液箱液面相距h=1m，且液体为理想液体，试求开始抽吸时，水平管道中通过的流量q。1-15．图示的放液阀关闭时压力表读数为0.25Mpa，而打开时则改变为0.06Mpa。已知液体为理想液体，其密度为ρ=1000kg/m3。试求通过阀的流量q。1-16．水平放置的光滑圆管由两段组成，如图所示。其直径d1=10mm，d0=6mm，每段长度均为l=3m。假设液体密度为ρ=900kg/m3。运动粘度ν=0.2×10-4m2/s，管中流量q=18L/min，管道突然收缩处局部阻力系数ζ=0.35。管道出口处（Ⅱ）与大气相通，试求在管道进口处（I）的压力。1-17．如图所示一倾斜管道其长度为L=20m，d=10mm，两端的高度差为h=15m。2图题1-13图题1-14图题1-15图题1-16图题1-17液压与气压传动习题集当液体密度为ρ=900kg/m3，运动粘度ν=45×10-6m2/s，p1=4.5×105pa，p2=2.5×105pa时在管道中流动液体的流动方向和流量。1-18．喷管流量计直径D=50mm，喷管出口直径d=30mm。局部阻力系数ζ=0.8，油液密度ρ=800kg/m3，喷管前后压力差由水银差压计读数h=175mm。试求通过管道的流量q。1-19．图示液压泵从油箱吸油。液压泵排量V=72cm3/r，转速n=1500r/min，油液粘度ν=40×10-4m2/s，密度ρ=900kg/m3。吸油管长度l=6m，吸油管直径d=30mm，在不计局部损失时试求为保证泵吸油口真空度不超过0.4×105pa液压泵吸油口高于油箱液面的最大值H，并回答此H是否与液压泵的转速有关。1-20．液压缸直径D=80mm，缸底有一直径d=20mm小孔，当活塞上的作用力F=3000N，不计油液流动过程中的能量损失，并假设动量与动能修正系数均为1时，求液压缸缸底壁所受作用力。1-21．图示为齿轮液压泵，已知转速为n=1500r/min，工作压力为7Mpa，齿顶圆半径R=28mm，齿顶宽t=2mm...
