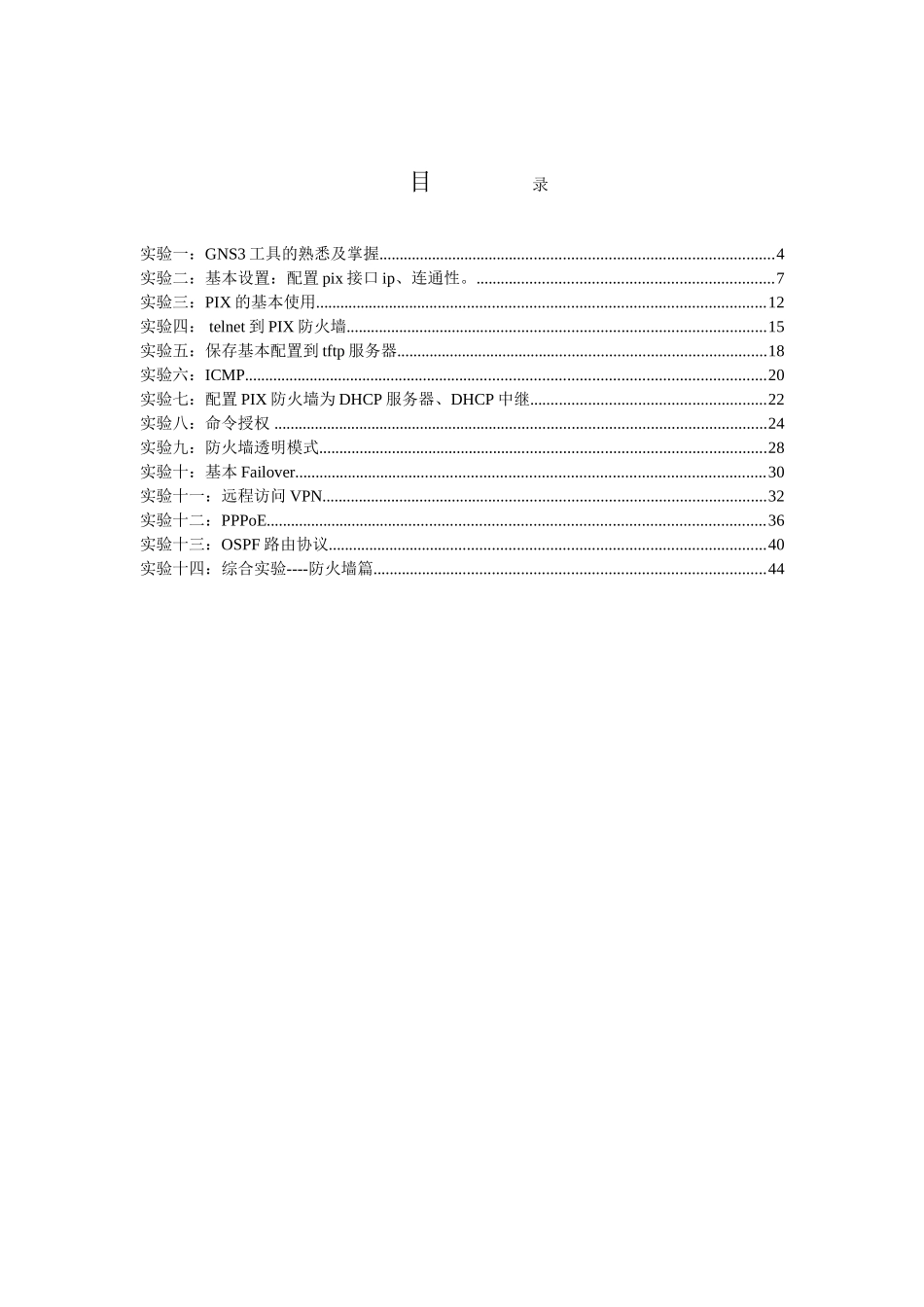

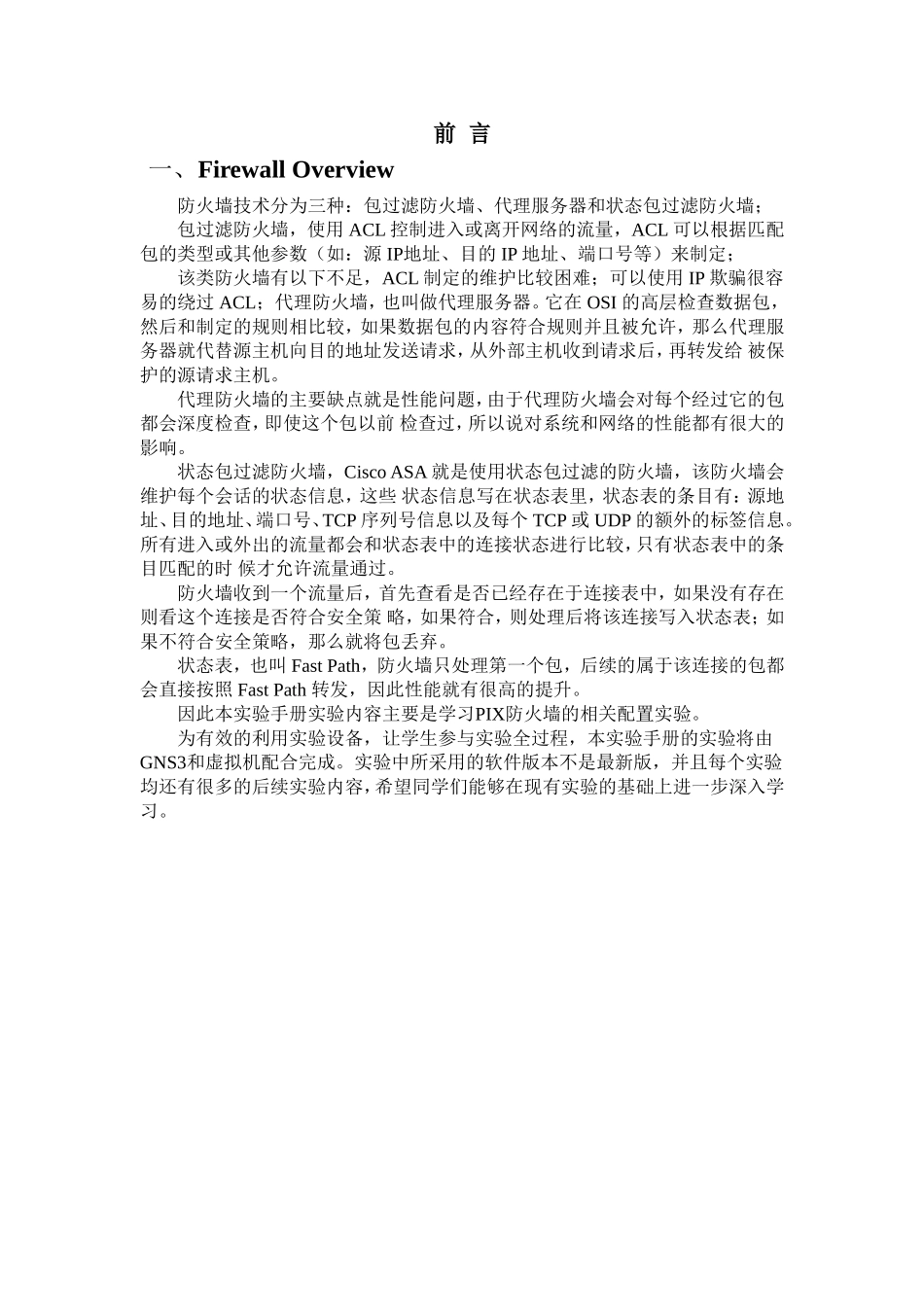

前言一、FirewallOverview防火墙技术分为三种：包过滤防火墙、代理服务器和状态包过滤防火墙；包过滤防火墙，使用ACL控制进入或离开网络的流量，ACL可以根据匹配包的类型或其他参数（如：源IP地址、目的IP地址、端口号等）来制定；该类防火墙有以下不足，ACL制定的维护比较困难；可以使用IP欺骗很容易的绕过ACL；代理防火墙，也叫做代理服务器。它在OSI的高层检查数据包，然后和制定的规则相比较，如果数据包的内容符合规则并且被允许，那么代理服务器就代替源主机向目的地址发送请求，从外部主机收到请求后，再转发给被保护的源请求主机。代理防火墙的主要缺点就是性能问题，由于代理防火墙会对每个经过它的包都会深度检查，即使这个包以前检查过，所以说对系统和网络的性能都有很大的影响。状态包过滤防火墙，CiscoASA就是使用状态包过滤的防火墙，该防火墙会维护每个会话的状态信息，这些状态信息写在状态表里，状态表的条目有：源地址、目的地址、端口号、TCP序列号信息以及每个TCP或UDP的额外的标签信息。所有进入或外出的流量都会和状态表中的连接状态进行比较，只有状态表中的条目匹配的时候才允许流量通过。防火墙收到一个流量后，首先查看是否已经存在于连接表中，如果没有存在则看这个连接是否符合安全策略，如果符合，则处理后将该连接写入状态表；如果不符合安全策略，那么就将包丢弃。状态表，也叫FastPath，防火墙只处理第一个包，后续的属于该连接的包都会直接按照FastPath转发，因此性能就有很高的提升。因此本实验手册实验内容主要是学习PIX防火墙的相关配置实验。为有效的利用实验设备，让学生参与实验全过程，本实验手册的实验将由GNS3和虚拟机配合完成。实验中所采用的软件版本不是最新版，并且每个实验均还有很多的后续实验内容，希望同学们能够在现有实验的基础上进一步深入学习。目录实验一：GNS3工具的熟悉及掌握................................................................................................4实验二：基本设置：配置pix接口ip、连通性。........................................................................7实验三：PIX的基本使用.............................................................................................................12实验四：telnet到PIX防火墙......................................................................................................15实验五：保存基本配置到tftp服务器..........................................................................................18实验六：ICMP...............................................................................................................................20实验七：配置PIX防火墙为DHCP服务器、DHCP中继.........................................................22实验八：命令授权........................................................................................................................24实验九：防火墙透明模式.............................................................................................................28实验十：基本Failover..................................................................................................................30实验十一：远程访问VPN............................................................................................................32实验十二：PPPoE.........................................................................................................................36实验十三：OSPF路由协议..........................................................................................................40实验十四：综合实验----防火墙篇...............................................................................................44实验一：GNS3工具的熟悉及掌握GNS3是...
