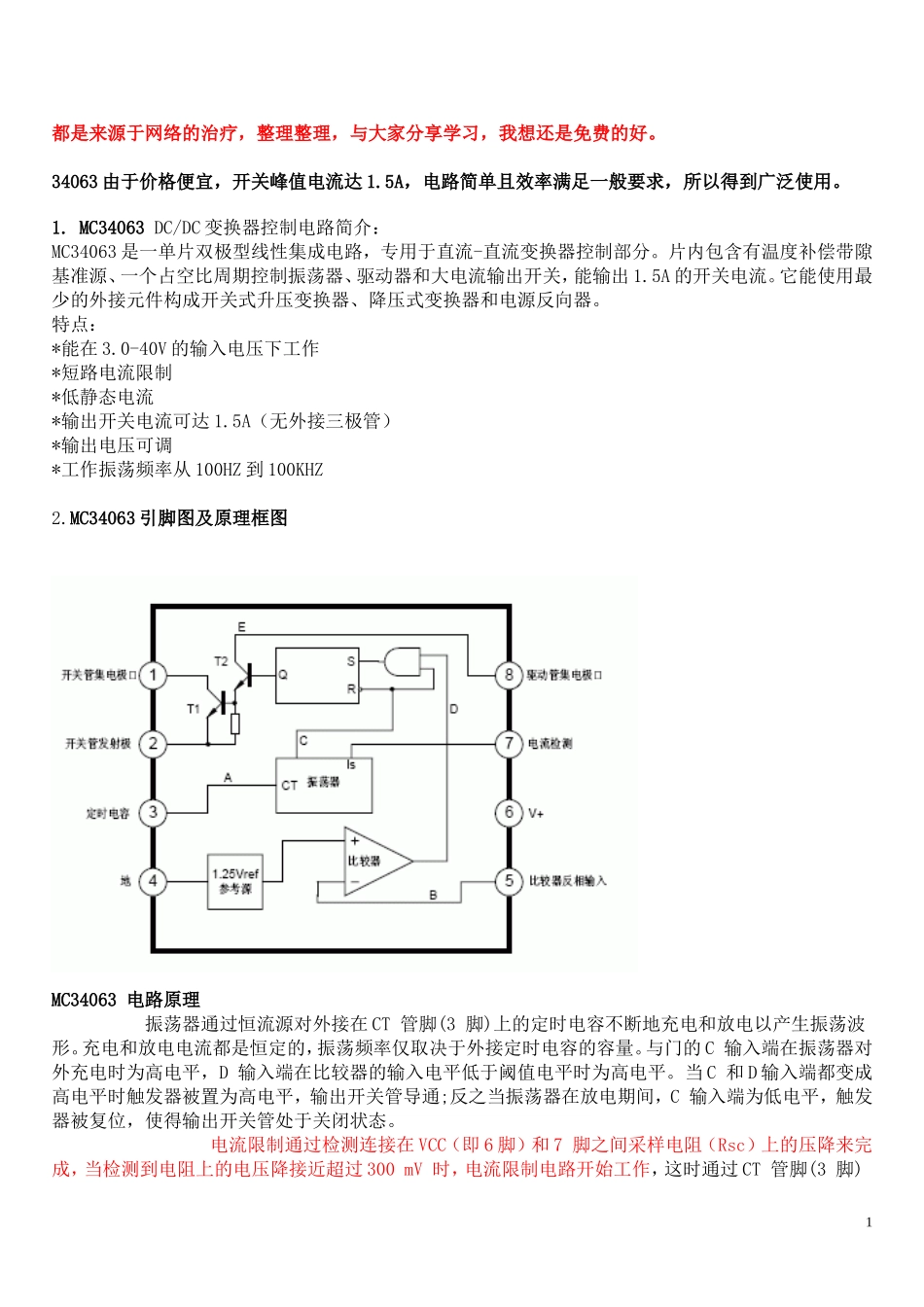

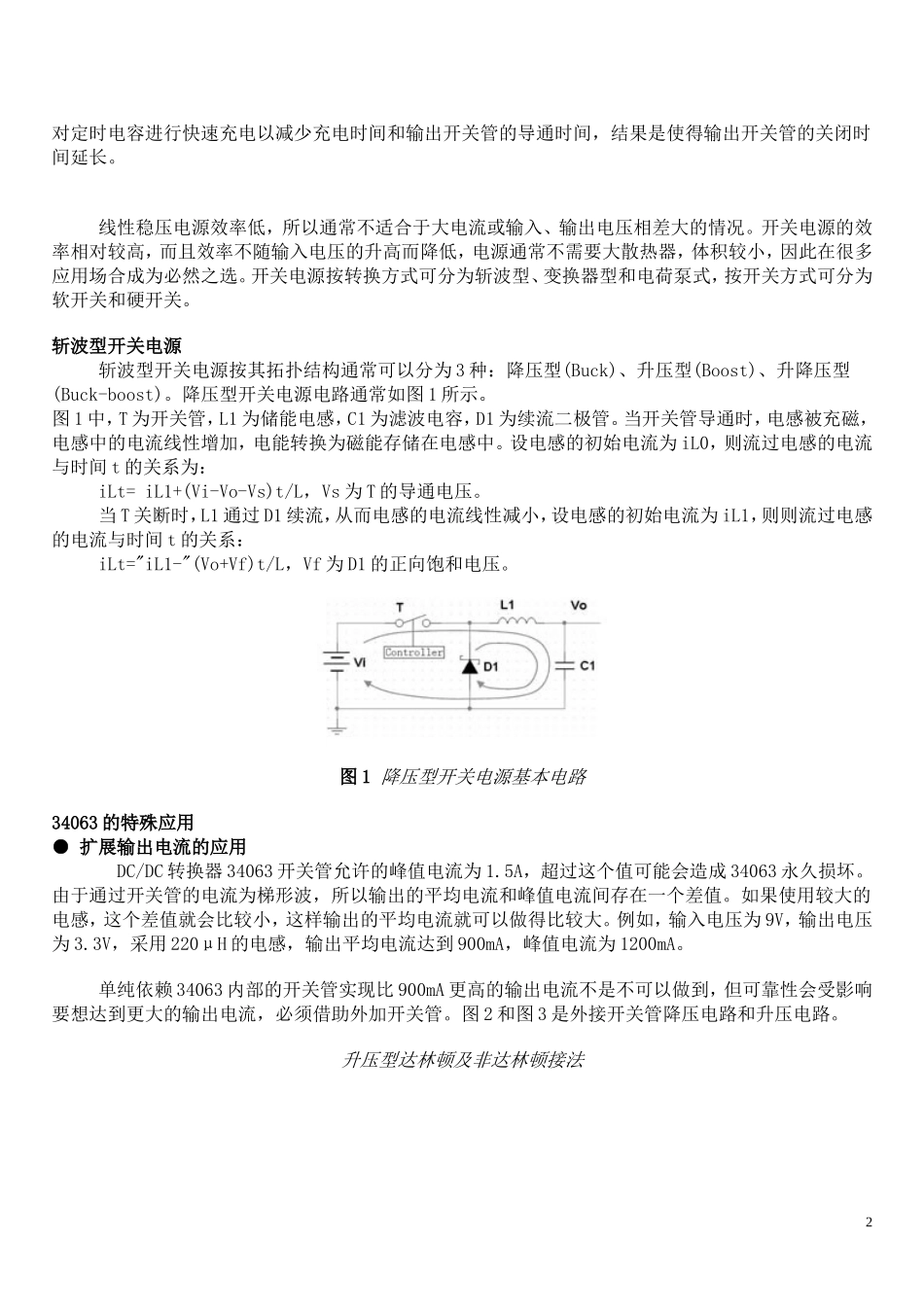

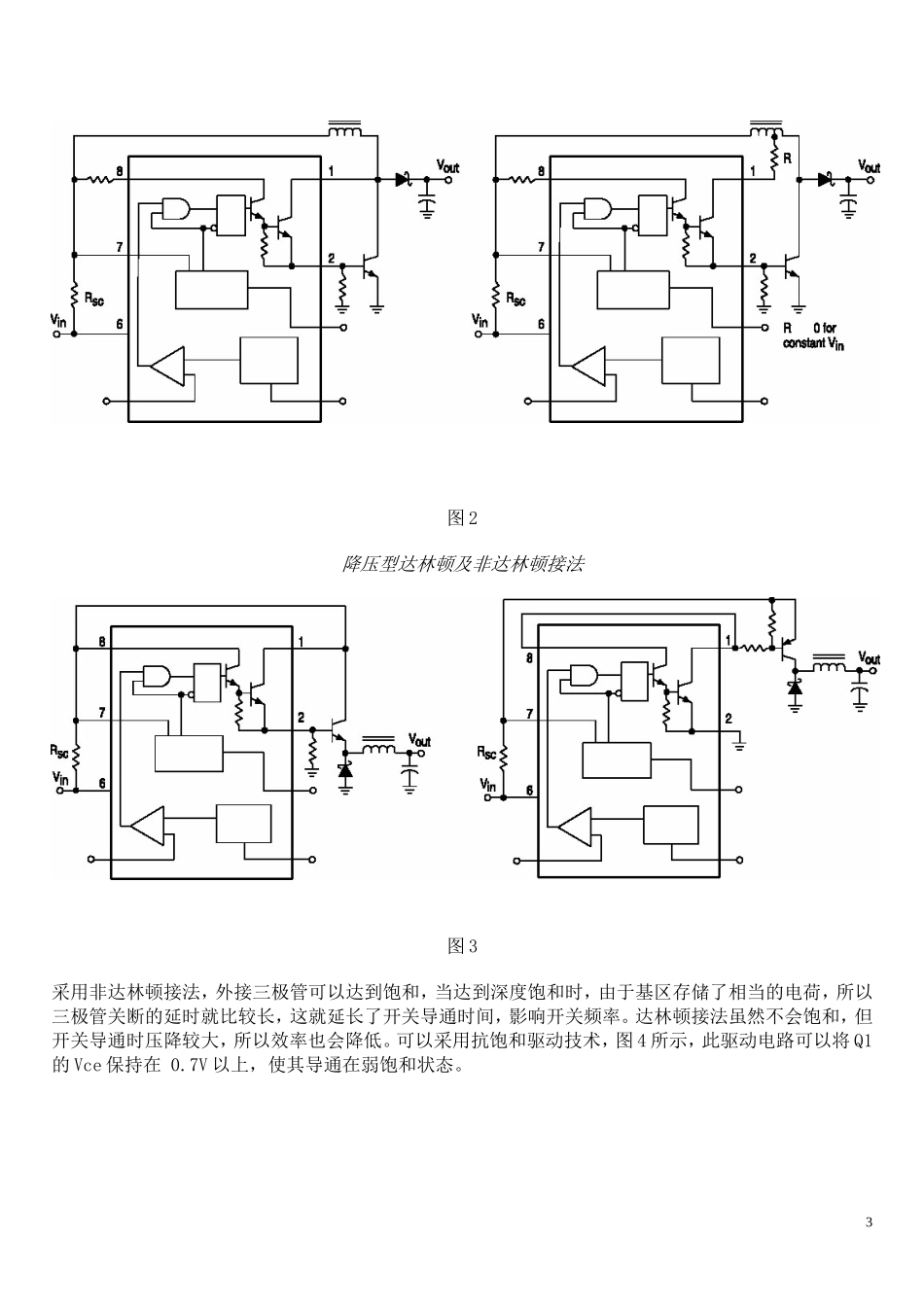

都是来源于网络的治疗，整理整理，与大家分享学习，我想还是免费的好。34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。1.MC34063DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图MC34063电路原理振荡器通过恒流源对外接在CT管脚(3脚)上的定时电容不断地充电和放电以产生振荡波形。充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。与门的C输入端在振荡器对外充电时为高电平，D输入端在比较器的输入电平低于阈值电平时为高电平。当C和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。电流限制通过检测连接在VCC（即6脚）和7脚之间采样电阻（Rsc）上的压降来完成，当检测到电阻上的电压降接近超过300mV时，电流限制电路开始工作，这时通过CT管脚(3脚)1对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。开关电源按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。斩波型开关电源斩波型开关电源按其拓扑结构通常可以分为3种：降压型(Buck)、升压型(Boost)、升降压型(Buck-boost)。降压型开关电源电路通常如图1所示。图1中，T为开关管，L1为储能电感，C1为滤波电容，D1为续流二极管。当开关管导通时，电感被充磁，电感中的电流线性增加，电能转换为磁能存储在电感中。设电感的初始电流为iL0，则流过电感的电流与时间t的关系为：iLt=iL1+(Vi-Vo-Vs)t/L，Vs为T的导通电压。当T关断时，L1通过D1续流，从而电感的电流线性减小，设电感的初始电流为iL1，则则流过电感的电流与时间t的关系：iLt="iL1-"(Vo+Vf)t/L，Vf为D1的正向饱和电压。图1降压型开关电源基本电路34063的特殊应用●扩展输出电流的应用DC/DC转换器34063开关管允许的峰值电流为1.5A，超过这个值可能会造成34063永久损坏。由于通过开关管的电流为梯形波，所以输出的平均电流和峰值电流间存在一个差值。如果使用较大的电感，这个差值就会比较小，这样输出的平均电流就可以做得比较大。例如，输入电压为9V，输出电压为3.3V，采用220μH的电感，输出平均电流达到900mA，峰值电流为1200mA。单纯依赖34063内部的开关管实现比900mA更高的输出电流不是不可以做到，但可靠性会受影响要想达到更大的输出电流，必须借助外加开关管。图2和图3是外接开关管降压电路和升压电路。升压型达林顿及非达林顿接法2图2降压型达林顿及非达林顿接法图3采用非达林顿接法，外接三极管可以达到饱和，当达到深度饱和时，由于基区存储了相当的电荷，所以三极管关断的延时就比较长，这就延长了开关导通时间，影响开关频率。达林顿接法虽然不会饱和，但开关导通时压降较大，所以效率也会降低。可以采用抗饱和驱动技术，图4所示，此驱动电路可以将Q1的Vce保持在0.7V以上，使其导通在弱饱和状态。3图4抗饱和驱动电路利用一片34063就可以产生三路电压输出，如图5所示。图5输出3路电压的34063电路+VO的输出电压峰值可达2倍V_IN，-VO的输出电压可达-V_IN。需要注意的是，3路的峰值电路不能超过1.5A，同时两路附加电源的输出功率和必须小于V_IN·I·(1-D)，其中I为主输出的电流，D为占空比。在此两路输出电流不大的情况下，此电路可以很好地降低实现升压和负压电源的成本。●具有关断功能的34063电路34063本...
