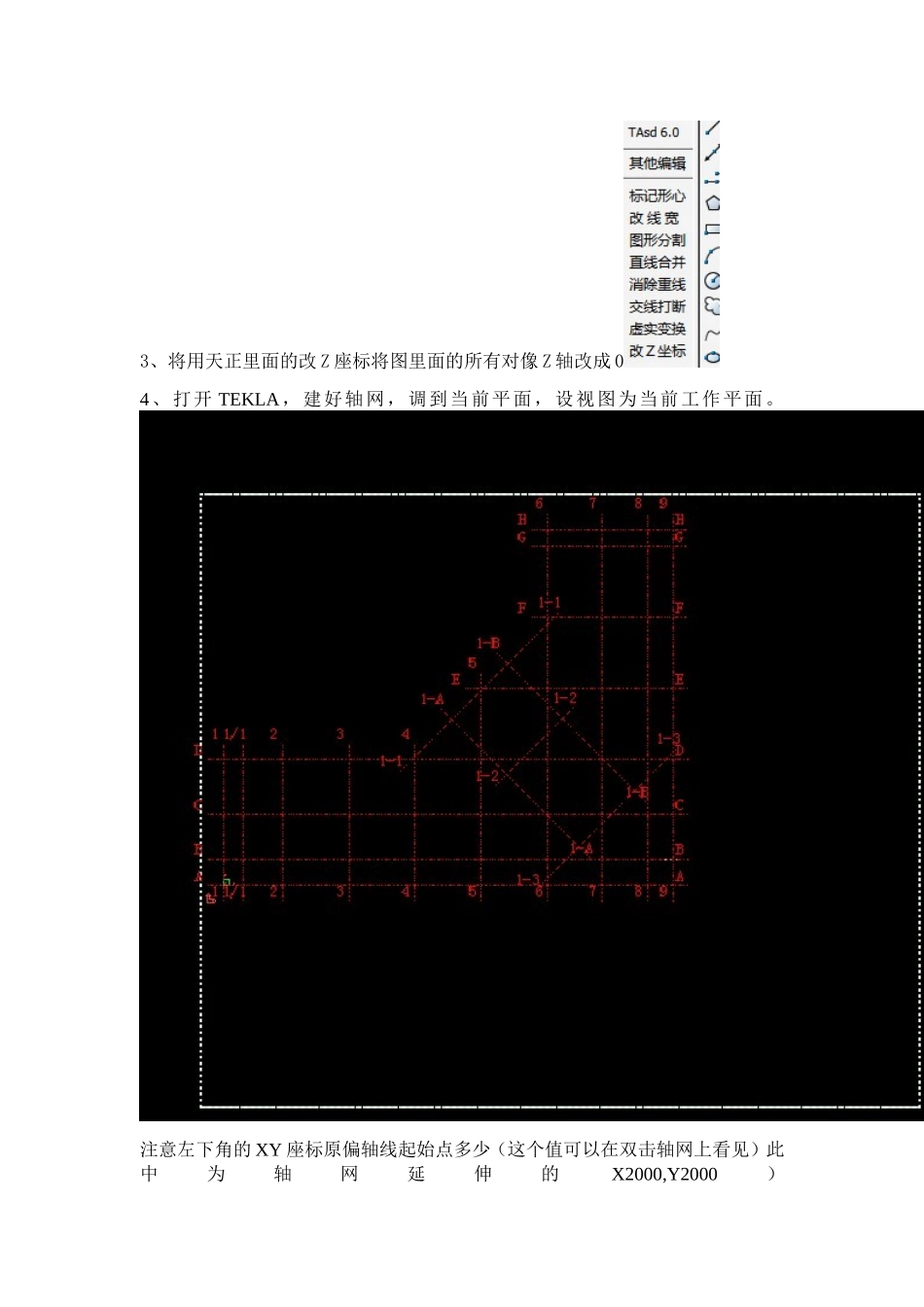

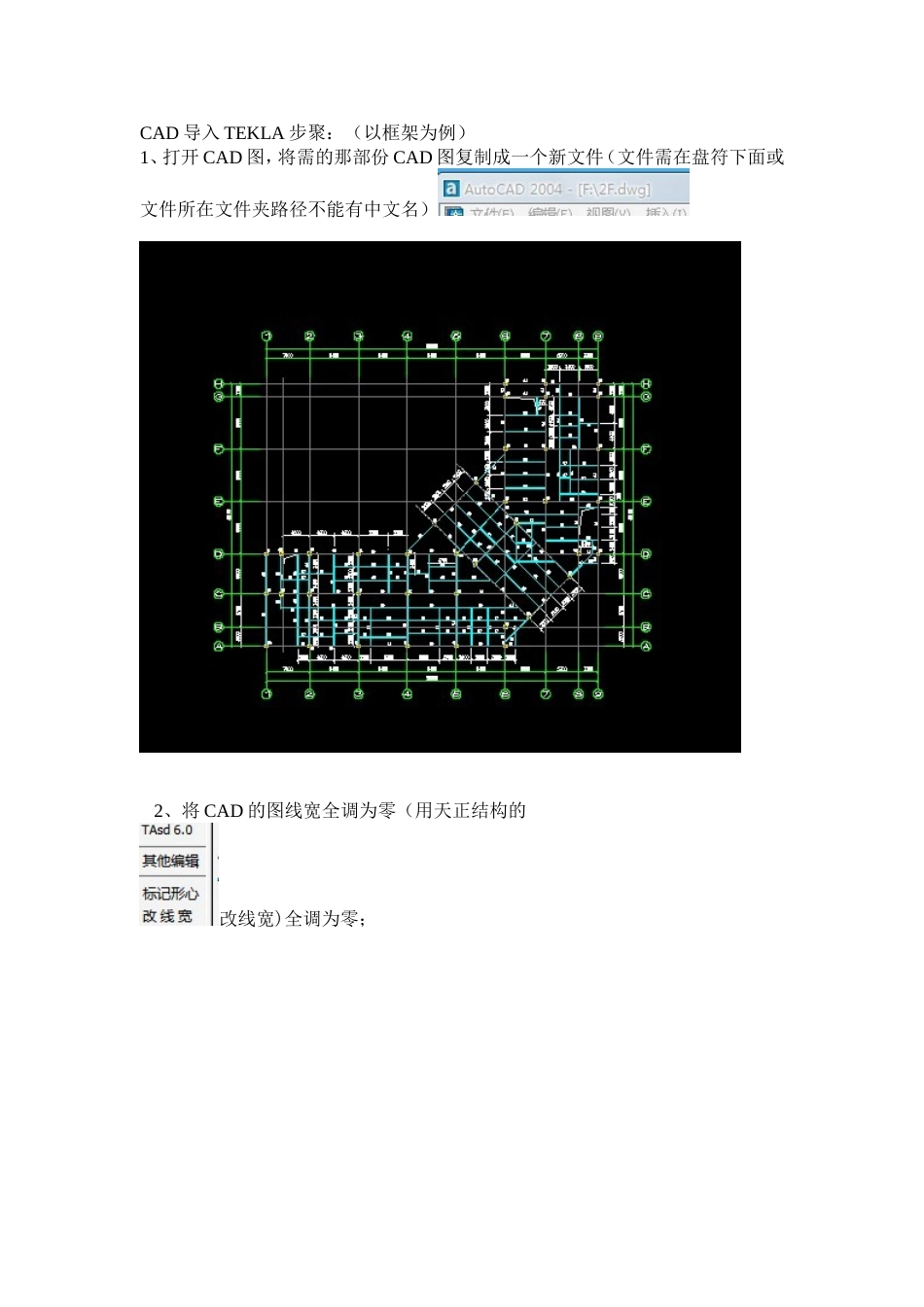

CAD导入TEKLA步聚:(以框架为例)1、打开CAD图,将需的那部份CAD图复制成一个新文件(文件需在盘符下面或文件所在文件夹路径不能有中文名)2、将CAD的图线宽全调为零(用天正结构的改线宽)全调为零;3、将用天正里面的改Z座标将图里面的所有对像Z轴改成04、打开TEKLA,建好轴网,调到当前平面,设视图为当前工作平面。注意左下角的XY座标原偏轴线起始点多少(这个值可以在双击轴网上看见)此中为轴网延伸的X2000,Y2000)5、回到CAD,移动CAD图轴网原点到与TEKLA相对应位置(例中为X2000,Y2000),移好后保存CAD文件退出;6、回到TEKLA,点左上角的文件-输入-DWG/DXF(偏移值也可以在这里调的),好了点输入好了,现在这可以在上面描图了。(门钢也是一样的,不同的是打开钢架的轴线的立面视图,将此视图设在工作平面,不过,门钢多数的CAD图都板放大画的,调完一榀钢架的CAD图,TEKLA估计也出来了。)
