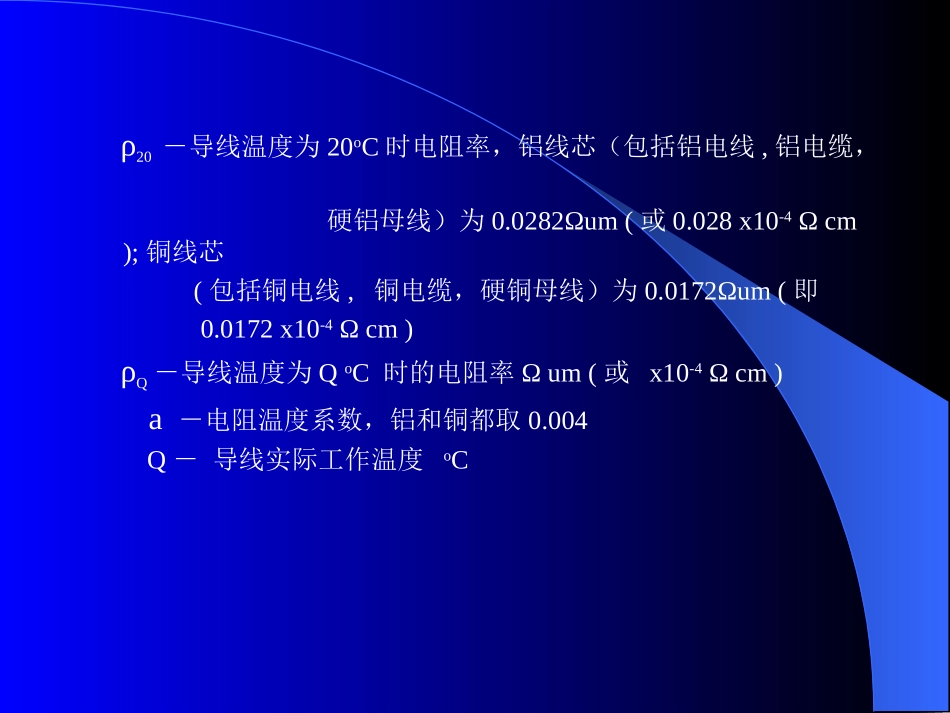

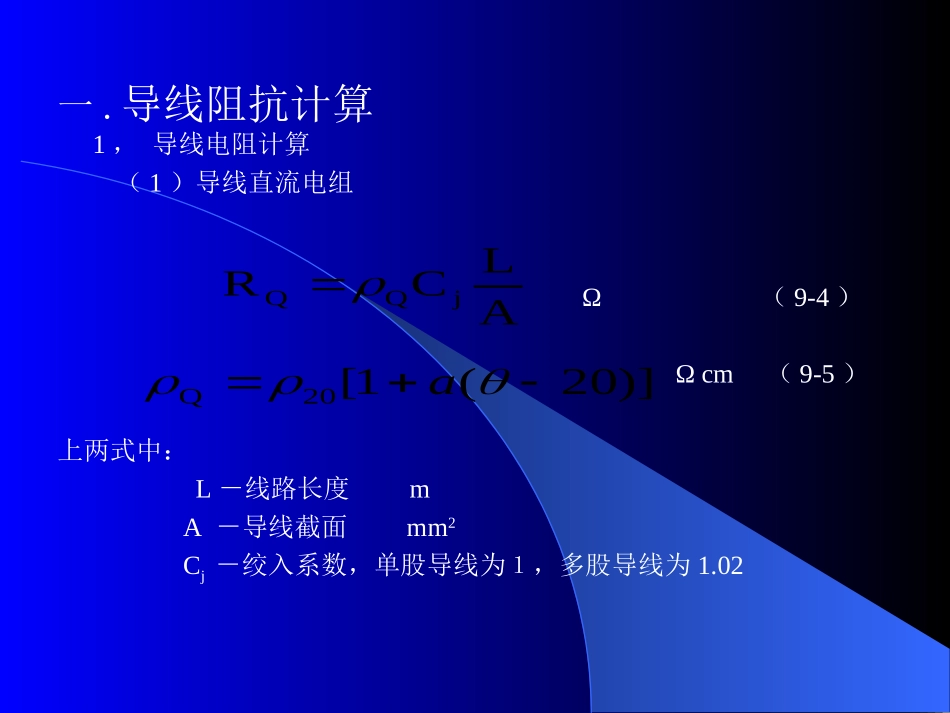

一.导线阻抗计算1，导线电阻计算（1）导线直流电组Ω（9-4）Ωcm（9-5）上两式中：L－线路长度mA－导线截面mm2Cj－绞入系数，单股导线为１，多股导线为1.02ALCRjQQ)]20(1[20Qaρ20－导线温度为20oC时电阻率，铝线芯（包括铝电线,铝电缆，硬铝母线）为0.0282Ωum(或0.028x10-4Ωcm);铜线芯(包括铜电线,铜电缆，硬铜母线）为0.0172Ωum(即0.0172x10-4Ωcm)ρQ－导线温度为QoC时的电阻率Ωum(或x10-4Ωcm)a－电阻温度系数，铝和铜都取0.004Q－导线实际工作温度oC（2）导线交流电阻Ω（9-6）（9-7）cm(9-8)上式中：RQ—导线温度为0oC时的直流电阻值ΩKjf—集肤效应系数，电线的Kjf可用式（9-7）计算（当频率为50Hz，芯线截面不超过240mm2时，Kjf均为1）。母线的Kjf见表9-60Klf—邻近效应系数，电线的Klf可从图9-1曲线取得，母线的Klf取1.03ρQ—导线温度为0oC时的电阻率Ωcm，其值见表9-61r—线芯半径cmδ—电流透入深度cm，因集肤效应使电流密度沿导线横截面的径向按指数函数规律分布，工程上把电流可等效地看作仅在导线表面δ厚度中均匀分布，不同频率时的电流透入深度见表9-62u—相对导磁率，对于有色金属导线为1。f—频率ＨＺQljjfRKKR)2(2rrKjffQ5030表9-60母线的集肤效应系数Kjf母线尺寸宽X厚mm铝铜母线尺寸宽X厚mm铝铜30x41.001.0563x81.031.0940x41.0051.01180x81.071.1240x51.0051.018100x81.081.1650x51.0081.028125x81.1121.2250x6.31.011.0463x101.081.1463x6.31.021.05580x101.091.1880x6.31.031.09100x101.131.23100x6.31.061.14125x101.181.25表9-61导线温度为0oC时的电阻率单位：Ωcm导线类型绝缘电线，聚氯乙烯绝缘电缆裸母线，裸绞线１ＫＶ油浸纸绝缘电缆线芯工作温度oC606575铝3.271x10-63.328x10-63.440x10-6铜1.995x10-62.030x10-62.098x10-6表9-62不同频率电流透入深度δ值频率(HZ）铝cm铜cm60oC65oC75oC60oC65oC75oC501.3491.3611.3831.0391.0481.0663000.5510.5550.5650.4240.4280.4354000.4770.4810.4890.3670.3710.3775000.4270.4300.4370.3290.3310.33710000.3020.3040.3090.2320.2340.238（3）导线实际工作温度线路通过电流以后，导线产生温升，表9-65电压损失计算公式中的线路电阻R’就是对应这一温升工作温度下的电阻值。它与通过电流大小（即负荷率）有密切关系。由于供电对象不同，各种线路中的负荷率也各不相同，因此导线实际工作温度往往不相同。在合理计算线路电压损失时，应首先求得导线的实际工作温度。导线温升近似地与负荷率的平方成正比，因此，电线电缆的实际工作温度可按下式估算：(9-9)上式中：Q—电线电缆线芯的实际工作温度oCQn—电线电缆线芯允许长期工作温度oC，其值如表9-9Qa—敷衍处的环境温度oC。我国幅员辽阔，环境温度差异较大，为实用和编制表格的方便，在手册中，室内采用35，室外采用40。KP—负荷率，根据不同电压等级和线路种类估计，其值见表9-63。ΔQc—导线允许温度oCaPcaPanQKQQKQQQ22)(表９-６３电线电缆在不同负荷率ＫP时的实际工作温度及推荐值电压等级（ＫＶ）线路型式ＫPＱ（ＯＣ）６～３５室外架空线０.６～０.７５５２２０／３８０Ｖ室外架空线０.７～０.８６０１０～３５油浸纸绝缘电缆０.８～０.９５５６油浸纸绝缘电缆０.８～０.９６０６聚氯乙烯绝缘电缆０.８～０.９６０１～１０交联聚乙烯绝缘电缆０.８～０.９８０≤１油浸纸绝缘电缆０.８～０.９７５≤１聚氯乙烯绝缘电缆０.８～０.９６０２２０／３８０Ｖ室内明线及穿管绝缘线０.８～０.９６０２２０／３８０Ｖ照明线路０.６～０.７５０２２０／３８０Ｖ母线０.８～０.９６５２，导线电抗计算配电工程中，架空线的各相导线一般不换位．为简化计算，假设各相电抗相等，另外线路容抗常可忽略不计，因此导线电抗值实际上是感抗值．电线，母线和电缆的感抗按下式计算：（9-10）（9-11）当频率f＝５０Hz时，式９－１０可简化为：(9-12)Lf2XzjjjjjDDrDreDerDrDLlg106.4778.0lg106.4ln10210)ln(ln210)5.0ln2(4425.04425.04zjDDlg1445.0X'以上三式中：X’－线路每相...
