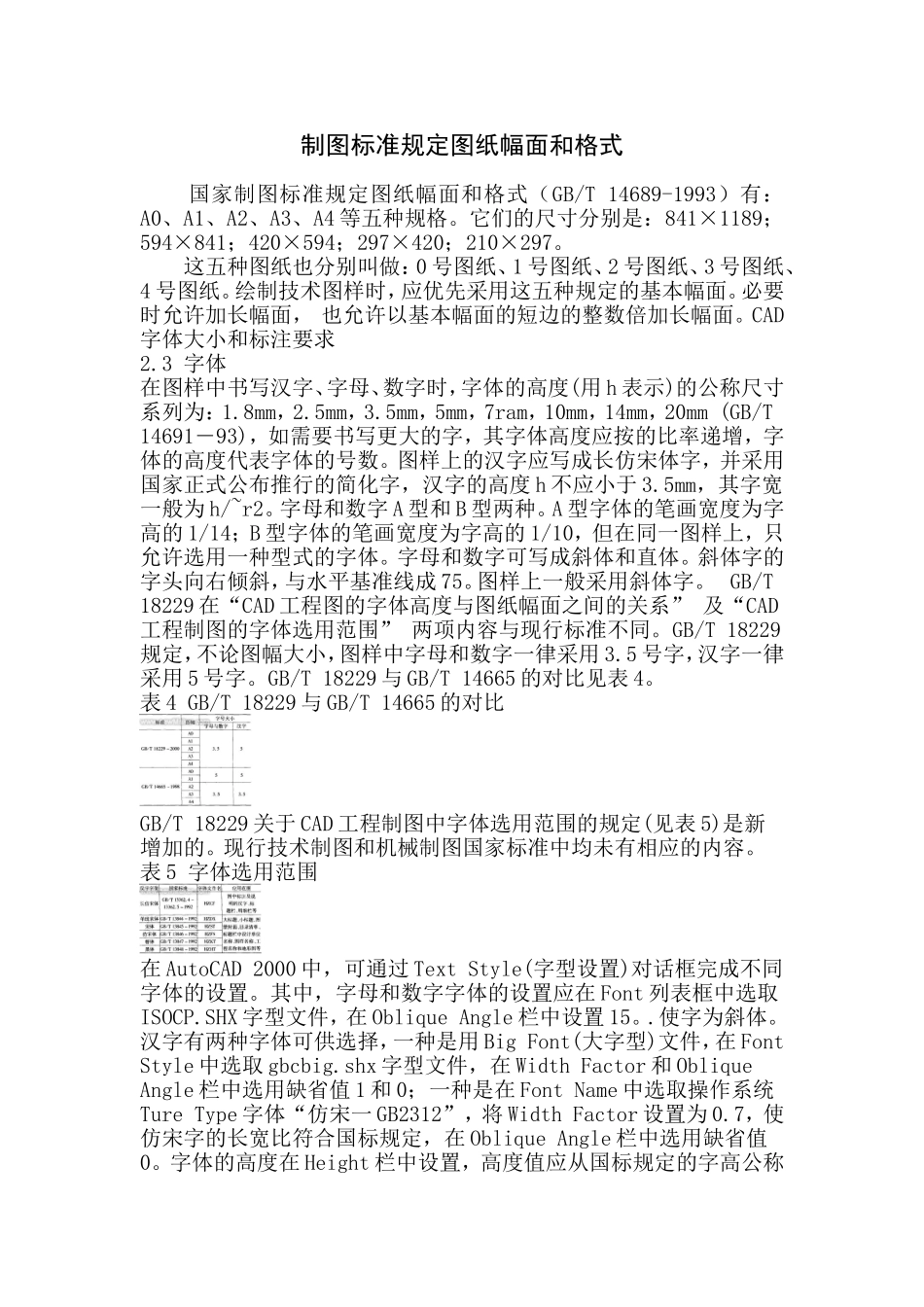

制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T14689-1993）有：A0、A1、A2、A3、A4等五种规格。它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。绘制技术图样时，应优先采用这五种规定的基本幅面。必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。CAD字体大小和标注要求2.3字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm(GB/T14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。字母和数字A型和B型两种。A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。字母和数字可写成斜体和直体。斜体字的字头向右倾斜，与水平基准线成75。图样上一般采用斜体字。GB/T18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD工程制图的字体选用范围”两项内容与现行标准不同。GB/T18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。GB/T18229与GB/T14665的对比见表4。表4GB/T18229与GB/T14665的对比GB/T18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。现行技术制图和机械制图国家标准中均未有相应的内容。表5字体选用范围在AutoCAD2000中，可通过TextStyle(字型设置)对话框完成不同字体的设置。其中，字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件，在ObliqueAngle栏中设置15。.使字为斜体。汉字有两种字体可供选择，一种是用BigFont(大字型)文件，在FontStyle中选取gbcbig.shx字型文件，在WidthFactor和ObliqueAngle栏中选用缺省值1和0；一种是在FontName中选取操作系统TureType字体“仿宋一GB2312”，将WidthFactor设置为0.7，使仿宋字的长宽比符合国标规定，在ObliqueAngle栏中选用缺省值0。字体的高度在Height栏中设置，高度值应从国标规定的字高公称尺寸系列中按照表3选取。2.4图线GB4457.4―84中规定工程制图的图线分为粗、细两种。画图时，粗线的宽度b应按图形的大小和复杂程度在0.5～2mm范围内选定；细线的宽度约为b/3。粗线的宽度一经选定，各种细线的宽度也就随之而定。图线宽度的推荐系列为0.18mm，0.25mm，0.35mm，0.5mm，0.7mm，lmm，1.4mm，2mm(0.18mm的图线宽度尽量避免使用)。图线有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线，共八种，其中粗实线和粗点划线的宽度为b，其余为b/3。GB/T18229共规定了CAD基本线型，变形的线型和图线颜色三项内容。除了图线颜色一项与现行标准不同外，其他内容均相同。图线颜色指图线在屏幕上的颜色，它影响到图样上图线的深浅。图线颜色选配得合适，则相应图样的图线就富有层次感，视觉效果就比较好。因此，GB/Tl8229和GB/T14665对图线颜色都有明确规定，但它们的规定是有所不同的(见表6)。表6GB/T18229和GB/T14665图线颜色对比从表6看出，GB/T18229与GB/T14665的区别在于，GB/T18229将粗实线的颜色规定为白色，将细实线、波浪线和双折线的颜色规定为绿色，而GB/T14665则与GB/T18229的规定正相反。因为白色图线在图纸上的打印效果比其他颜色的图线都深，在屏幕上用白色图线表示粗实线较合适，所以对于图线颜色建议按新标准的规定执行。在使用AutoCAD绘制工程图样时，这八种线型都要用到。AutoCAD提供了丰富的线型，使用时可通过设置层或图形对象的线型属性来选取合适的线型及颜色。AutoCAD2000中新增了线宽属性，可设置层或图形对象的线宽属性值来控制图线的宽度。需特别指出的是，这里的线宽指图形的输出线宽(也可理解为绘图机的笔宽)，与图线的显示宽度无关。线宽的设置应参照GB/T14665―1998对线宽的规定，见表7。对于A0一A2图幅，粗线宽度设为lmm、细线宽度设为0.35mm，输出效果较好。对于A3以下图幅，粗线宽度设为0.7m...
