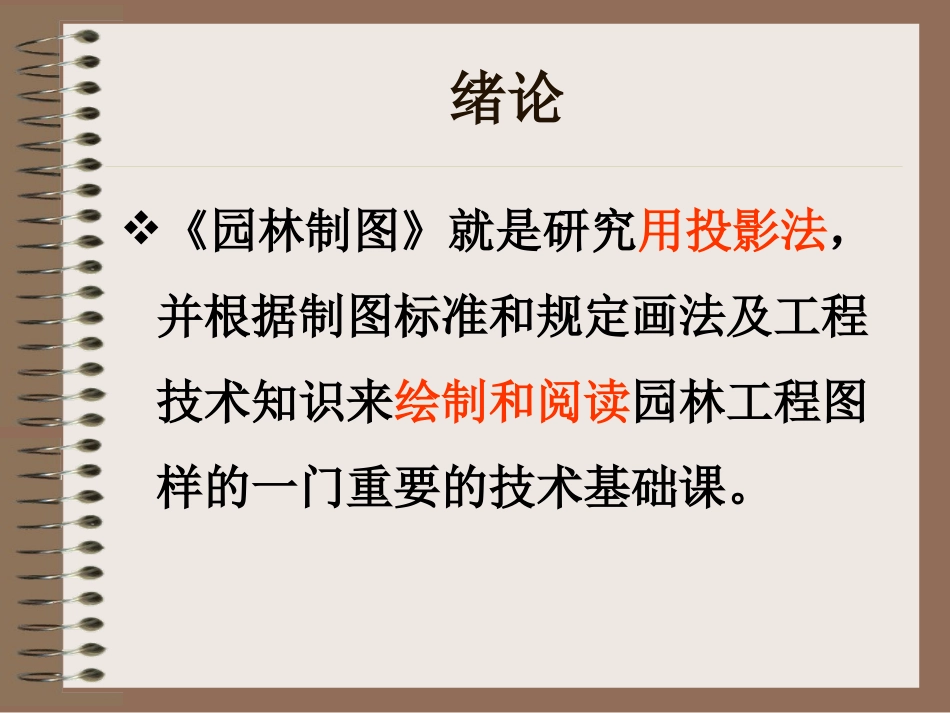

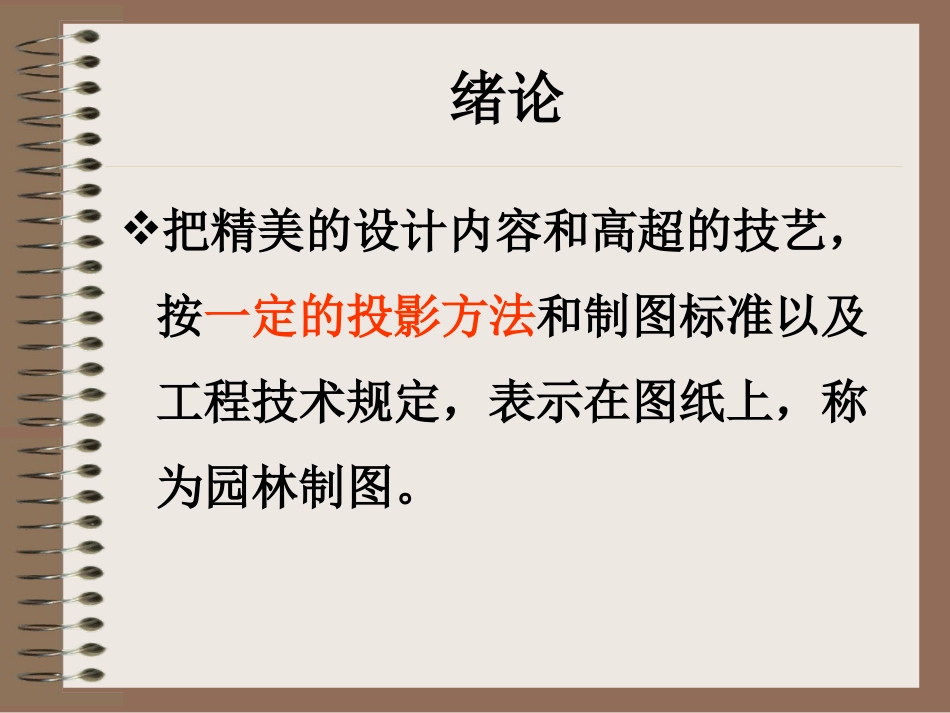

园林制图绪论把精美的设计内容和高超的技艺，按一定的投影方法和制图标准以及工程技术规定，表示在图纸上，称为园林制图。绪论《园林制图》就是研究用投影法，并根据制图标准和规定画法及工程技术知识来绘制和阅读园林工程图样的一门重要的技术基础课。绪论本课程学习的主要内容制图基本知识投影作图※（影子和投影）轴测图与透视图画法第一章制图的基本知识§1—1绘图工具及仪器的使用图板丁字尺三角板图板、图纸、丁字尺和三角板的配合使用分规和圆规绘图笔铅笔曲线板各类模板§1—1绘图工具及仪器的使用比例尺用途绘图时可按着要求的比例，直接在比例尺上用分规量取要画线段的长度读图时根据已知比例，用相应的比例尺去度量图上的距离，可直接读出其实际长度尺面变通：比例尺分母缩小或扩大几倍，实际长度就是比例尺长度的几倍§1—2制图基本规定图纸幅面和格式(GB/T50001-2001)常用的图纸为A3图纸：297×420尺寸代号幅面代号A0A1A2A3A4b×l841×1189594×841420×594297×420210×297c105a25A0—A3立式幅面A4立式幅面标题栏会签栏字体常用汉字：长仿宋体特点：横平竖直长:宽≈3:2字母、数字一般采用斜体字(向右倾约75°)图线主要有：实线、虚线、点画线、双点画线、折断线、波浪线等。图线一般分为粗、中、细三种线宽§1—2制图基本规定名称线型线宽用途实线粗b1.一般作主要可见轮廓线2.平、剖面图中主要构配件断面的轮廓线3.建筑立面图中外轮廓线4.详图中主要部分的断面轮廓线和外轮廓线5.总平面图中新建建筑物的可见轮廓线中0.5b1.建筑平、立、剖视图中一般构配件的轮廓线2.平、剖视图中次要断面的轮廓线3.总平面图中新建道路、桥涵、围墙及其他设施的可见轮廓线和区域分界线4.尺寸起止符号细0.35b1.总平面图中新建人行道、排水沟、草地、花坛等可见轮廓线，原有建筑物、铁路、道路、桥涵、围墙等的可见轮廓线2.图例线、索引符号、尺寸线、尺寸界线、引出线、标高符号、较小图形的中心线虚线粗b1.新建筑物的不可见轮廓线2.结构图上不可见钢筋及螺栓线中0.5b1.一般不可见轮廓线2.建筑构造及建筑构配件不可见轮廓线3.总平面图计划扩建的建筑物、铁路、道路、桥涵、围墙及其他设施的轮廓线4.平面图中吊车轮廓线细0.35b1.总平面图中原有建筑物和道路、桥涵、围墙等设施的不可见轮廓线2.结构详图中不可见钢筋混凝土构件轮廓线3.图例线名称线型线宽用途点画线粗b1.吊车轨道线2.结构图中的支撑线中0.5b土方填挖区的零点线细0.35b分水线、中心线、对称线、定位轴线双点画线粗b预应力钢筋线中0.5b相关专业制图标准细0.35b假想轮廓线、成型前原始轮廓线等折断线细0.35b不需画全的断开界线波浪线细0.35b不需画全的断开界线线型比例和用途图线示例图线的画法正确错误§1—2制图基本规定比例比例的大小是指比值的大小。比例一般注写在图名的右侧，底线与图名取平。§1—2制图基本规定常用建筑材料图例图例中的规则斜线一律为45°相同图例相接宜错开或相反方向绘制标注处图线应断开§1—2制图基本规定符号详图、索引符号索引标志：标注在被索引的局部或构件旁用来注明被索引的局部或构件详图的编号及详图所在的图纸编号§1—2制图基本规定符号详图索引符号详图标志：标注在详图旁用来表示详图的位置和编号§1—2制图基本规定符号引出线对称符号；连接符号指北针与风向频率玫瑰图(文字说明)(文字说明)(文字说明)(文字说明)§1—2制图基本规定尺寸标注一般规则：除标高及总平面图以米（m）为单位，其余以毫米（mm）为单位线性尺寸一般由：尺寸线、尺寸界线、尺寸起止符号、尺寸数字组成尺寸标注§1—2制图基本规定尺寸标注尺寸线用细实线绘制，平行于被注长度平行排列的尺寸线，小尺寸离轮廓线近，大尺寸离轮廓线远所有图形线不得作尺寸线§1—2制图基本规定尺寸标注尺寸界线用细实线绘制一端离开图形轮廓线，一端超出尺寸线必要时图形线可用作尺寸界线§1—2制图基本规定尺寸标注尺寸起止符号用中粗斜短线绘制与尺寸线成顺时针45°半径、直径、角...
