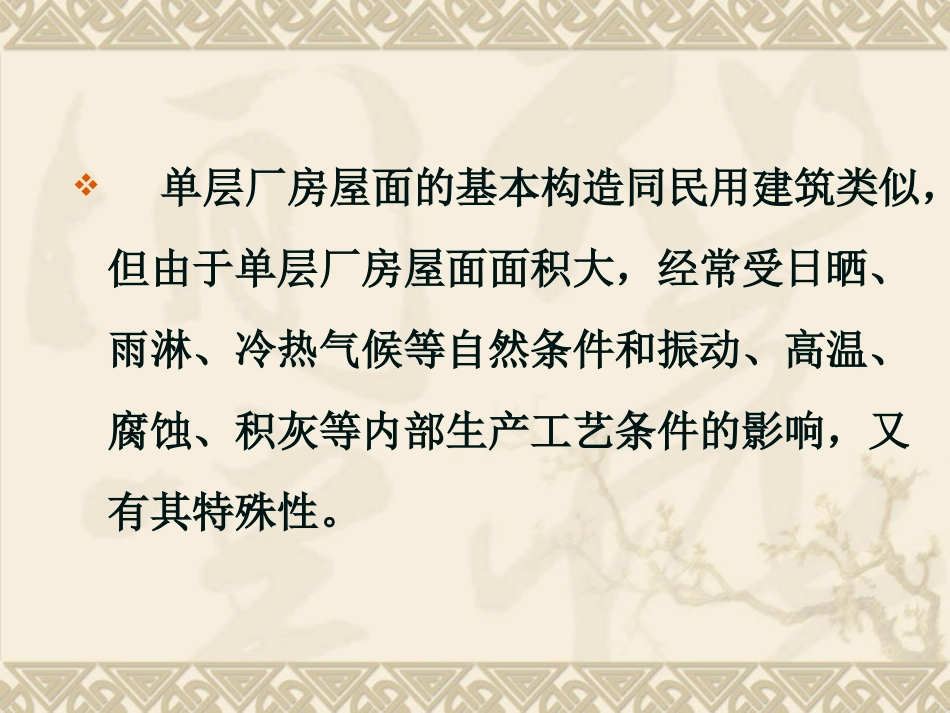

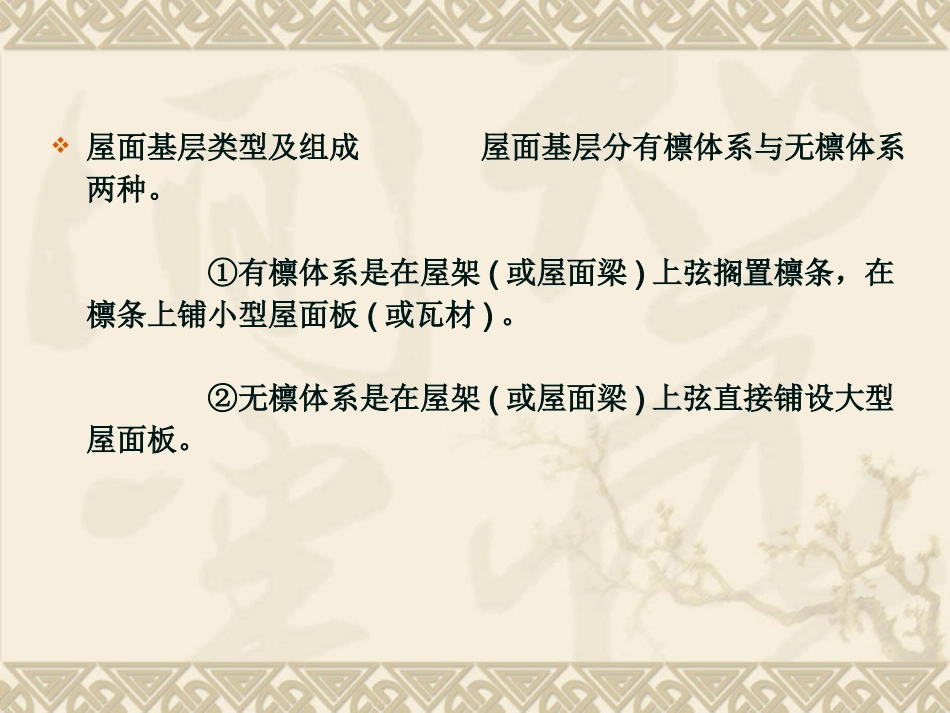

单层厂房屋面构造单层厂房屋面的基本构造同民用建筑类似，但由于单层厂房屋面面积大，经常受日晒、雨淋、冷热气候等自然条件和振动、高温、腐蚀、积灰等内部生产工艺条件的影响，又有其特殊性。屋面基层类型及组成屋面基层分有檩体系与无檩体系两种。①有檩体系是在屋架(或屋面梁)上弦搁置檩条，在檩条上铺小型屋面板(或瓦材)。②无檩体系是在屋架(或屋面梁)上弦直接铺设大型屋面板。屋面基层结构常用的大型屋面板及檩条。屋面排水方式与排水坡度①排水方式屋面排水方式可分为无组织排水有组织排水无组织排水无组织排水是使雨水顺屋坡流向屋檐，然后自由泻落到地面，因此也称自由落水。无组织排水的特点：是在屋面上不设天沟，厂房内部也不需设置雨水管及地下雨水管网，构造简单、施工方便、造价经济。适用范围：降雨量不大地区，檐高较低的单跨或多跨厂房的边跨屋面，以及工艺上有特殊要求的厂房。例如：铸铁车间冲天炉等处有积灰的屋面应尽量作无组织排水，以免积灰堵塞天沟和雨水斗。又如：在具有腐蚀性介质作用的铜冶炼车间内，为防止铸铁雨水管等遭受腐蚀，也应尽可能地采用无组织外排水。无组织排水屋面的檐口须设挑檐。挑檐长度一般不宜小于500mm；辅助厂房或天窗的挑檐长度可减小到300mm。有组织排水有组织排水是通过屋面上的天沟、雨水斗、雨水管等有组织地将雨水疏导到散水坡、雨水明沟或雨水管网。厂房屋面的有组织排水，有下列几种方式：内落水—将屋面汇集的雨水引向中间跨天沟和边墙天沟处，再经雨水斗引入厂房内的雨水竖管及地下雨水管网。特点：其优点是屋面排水组织比较灵活，在严寒多雪地区还可防止屋檐和外部雨水管的破坏。其构造较为复杂，造价较高，材料消耗量大，在室内还须设雨水地沟，有时还会妨碍工艺设备的布置。适用范围：多用于多跨厂房。内落外排水在多跨厂房内用水平悬吊管将雨水斗连通到外墙的雨水竖管处，经竖管将雨水排入地下雨水管网或明沟内。特点：该方式可避免在厂房内部敷设雨水地沟，对工艺设备布置较为有利。但水平管总的坡降会占据厂房的有效空间，在设计时应重视。适用范围：多用于多跨厂房檐沟外排水在檐口处设置檐沟板用来汇集雨水，并安装雨水斗连接雨水竖管。此方式可弥补内落水的缺点，又可免去自由落水的局限性，具有构造简单、施工方便的优点。在南方地区采用较多。长天沟外排水长天沟外排水是沿厂房屋面的长度做贯通的天沟，并利用天沟的纵向坡度将雨水引向端部山墙外部的雨水竖管排出。该方式可避免在屋面范围内设雨水斗及在车间内部设雨水管及地沟，因此构造简单、施工方便、排水简捷。但由于坡降的原因，天沟的长度受到限制，全长一般以不超过100m为宜。并且应在长天沟板端部做溢流口，以防止在暴雨时因竖向雨水管来不及泄水而发生天沟漫水现象。屋面防水单层厂房屋面防水有卷材防水、刚性防水、构件自防水和瓦屋面等几种①卷材防水卷材屋面在单层厂房中的作法与民用房屋类似。以基层用6m×1.5mП型装配式预应力钢筋混凝土屋面板为例。单层厂房卷材屋面的构造特点1、接缝大型屋面板的接缝需嵌填密实。屋面板长边主肋交接缝，只需将缝嵌好，一般不另作其它处理；短边端肋相接处，需要在接缝处找平层上，点粘(或条粘)宽约30cm的干铺油毡条。2、檐沟、天沟在少雨地区，屋顶檐沟及中间天沟，可直接在屋面板上用垫坡形成。在多雨地区，为增加沟的汇水量，宜设断面为槽形的天沟及檐沟。平行等高跨中间天沟有双天沟和单天沟两种，前者施工吊装方便，而后者可减少构件数量。沟与屋面板的接缝处是防水的薄弱部位，应加强防水处理。3、高低跨处泛水厂房平行高低跨处的泛水有两种处理方式：低跨处设置天沟低跨处无天沟②刚性防水在工业厂房中如作刚性防水屋面，由于生产中的不利因素，往往容易引起刚性防水层开裂，加之刚性防水的钢材、水泥用量较大，重量也较大，因而一般情况不使用。③构件自防水构件自防水屋面，是利用屋面板本身的密实性和平整度（或者再加涂防水涂料），大坡度，再配合油膏嵌缝及油毡贴缝或者靠板与板相互搭接来盖缝等措施，以达到防水的目的。这种防水施工程序简单，...
