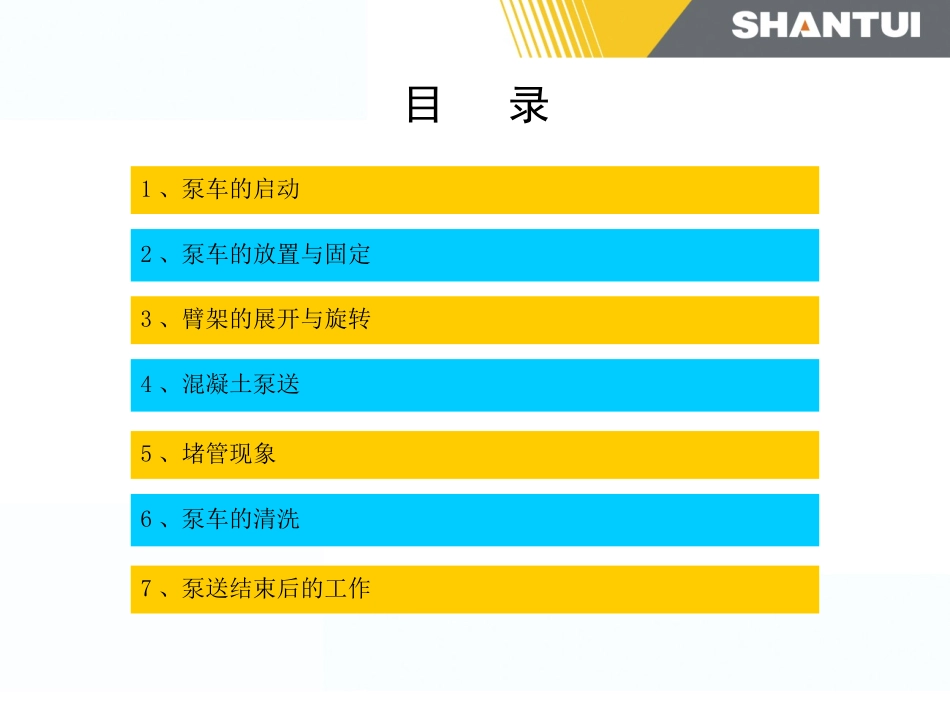

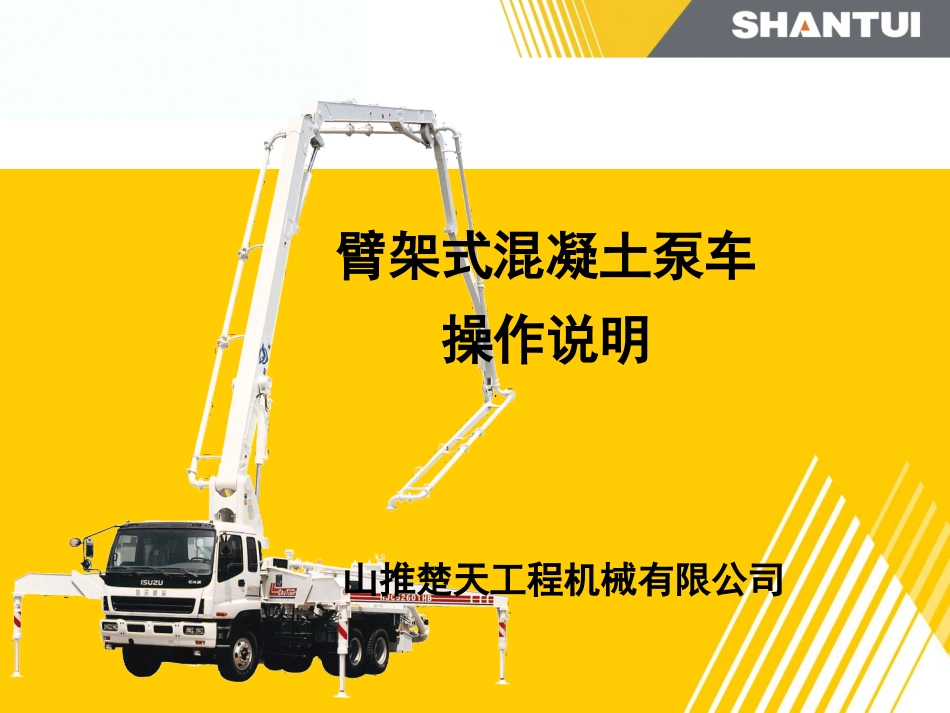

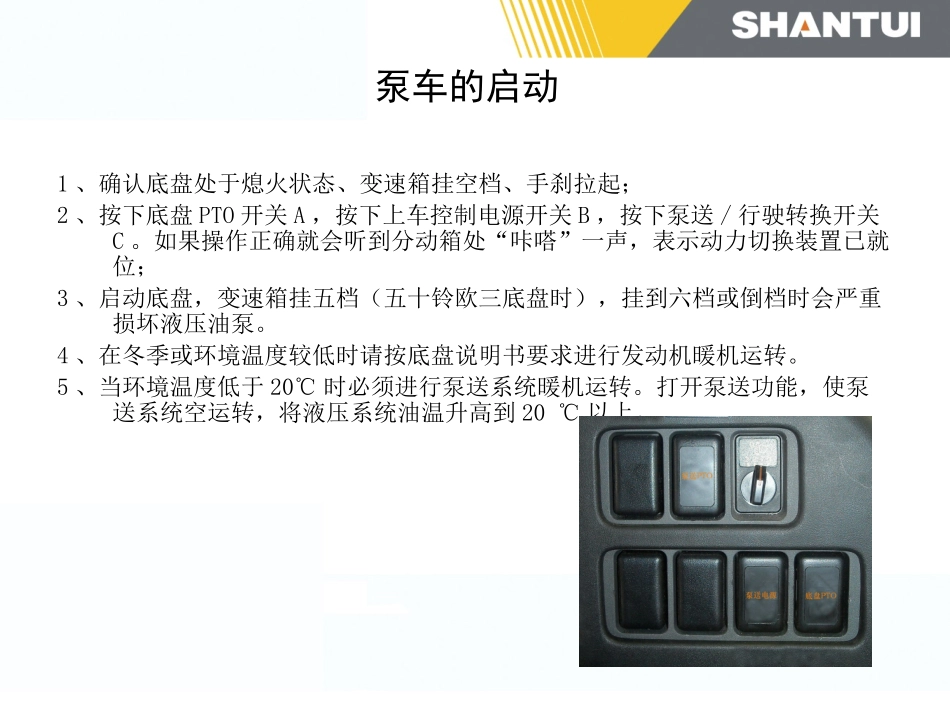

臂架式混凝土泵车操作说明山推楚天工程机械有限公司目录1、泵车的启动2、泵车的放置与固定3、臂架的展开与旋转4、混凝土泵送5、堵管现象6、泵车的清洗7、泵送结束后的工作泵车的启动1、确认底盘处于熄火状态、变速箱挂空档、手刹拉起；2、按下底盘PTO开关A，按下上车控制电源开关B，按下泵送/行驶转换开关C。如果操作正确就会听到分动箱处“咔嗒”一声，表示动力切换装置已就位；3、启动底盘，变速箱挂五档（五十铃欧三底盘时），挂到六档或倒档时会严重损坏液压油泵。4、在冬季或环境温度较低时请按底盘说明书要求进行发动机暖机运转。5、当环境温度低于20℃时必须进行泵送系统暖机运转。打开泵送功能，使泵送系统空运转，将液压系统油温升高到20℃以上。泵车的放置与固定1、确认泵车固定地点的地面坚实程度。地面应平坦坚硬，支承处无坑洞、斜坡，在泵车压力下不至塌陷。2、启动泵车并转换到工作状态。3、在控制柜上进行以下操作：—“遥控/盘面”操作旋钮拨至“盘面”位；—用“发动机加减速”旋钮提高发动机转速至1000转/分左右；—按动控制柜旁的“喇叭”按钮，鸣笛示警。4、打开所有支腿上的固定卡；5、拨动支腿使动旋钮至“支腿”位，同时扳动支腿手柄，进行以下步骤：—摆出支腿；—伸出前支腿内伸缩臂；—伸出前垂直支腿；—伸出后垂直支腿。6、在泵车另一侧重复以上步骤，将另一侧支腿固定。反复调节支腿直到泵车车体处于水平位置，可通过观察泵车上的水平仪进行确认。车体允许的最大倾斜角度为3°。注意：垂直支腿伸降过程中注意观察整车的倾斜情况，不要一次性将垂直支腿伸到位，应分多次交替伸出左右侧垂直支腿，避免损坏车辆。7、支腿固定到位后，再次检查每个垂直支腿是否有悬空、未压实、地面沉降的情况，必须确保每个支腿都坚实到位。泵车的放置与固定臂架的打开与闭合需要遵从一定的顺序才能保证任何部分不受到损坏，具体的动作步骤如下：1、将第1节臂抬起，角度应至少60度，以防止第2节臂抬起时撞到泵车。抬起时因油缸平衡阀在停止使用一段时间后都会存在内泄的情况，注意开始时将第二节臂与第四节臂进行回收操作。2、将第2节臂抬起，角度大约120度。3、旋转臂架至泵车前方。臂架的展开与旋转4、打开第3节臂架约180度。5、打开第4节臂架。第4、5步可视现场情况进行调整。臂架的展开与旋转1、准备工作a)洗涤室加水，并加入适量润滑脂。b)在正式泵送之前应先泵送一些沙浆润滑输送管，沙浆的配比约为2份水泥、1份细沙以及足够的水，沙浆量大约为0.4立方～0.5立方即可。c)打沙浆之前应取下输送管弯管的盖子（1），把清洗用的海绵球塞进出料口弯管，这样泵送沙浆时海面球可阻挡沙浆到处扩散，输送管可以得到更为充分的润滑。混凝土泵送2、搅拌将控制柜上搅拌控制旋钮旋至“正转”，启动料斗搅拌器。3、泵送a)将控制柜上“遥控-盘面”开关拨到“遥控”位置。b)将臂架移动到泵送工作面指定位置。c)拨动遥控器的“油门增减”开关，将发动机转速提升到1000～1200转/分左右。d)将搅拌车中的混凝土倒入泵车料斗内至90%左右的料位。e)“泵送-停止”开关拨至“泵送”位，启动泵送系统；f)适当调整油泵排量、发动机转速开关，控制混凝土泵送速度。g)在搅拌车中的混凝土放尽时应立即停止泵送，保持料斗中存有的混凝土超过输送缸入口。混凝土泵送1、堵管混凝土泵送中经常会发生堵塞现象，这时会发现“主油压”压力表压力突然高于一般泵送压力，并冲上最高压力320bar。堵管现象3、堵管的原因a）输送管内润滑不够；b）S阀或输送管内部没有清洁干净，混凝土残留会使泵送极为不畅；c）混凝土颗粒性组成不合理，不适宜泵送；d）S管与耐磨板之间间隙过大；e）输送管管卡漏水。2、堵管的处理a）堵管时汽车喇叭会发出报警声。同时泵车会自动反泵，尝试排除堵管。b）如果不能自动排除堵管，请手动进行1到2次反泵操作并将混凝土在料斗内经过充分搅拌，再试着重新开始正泵。注意：一般反泵2次后还不能排堵就不能继续反泵操作，以免更大范围的堵塞。c）不能以反泵方式排除时，要靠敲打输送管找出堵塞位置，拆卸输送管进行排除。一般情况下堵塞都发生在弯管或变径管处。1、混凝土输送管的清洗...
