第7章 降排水工程VIP免费

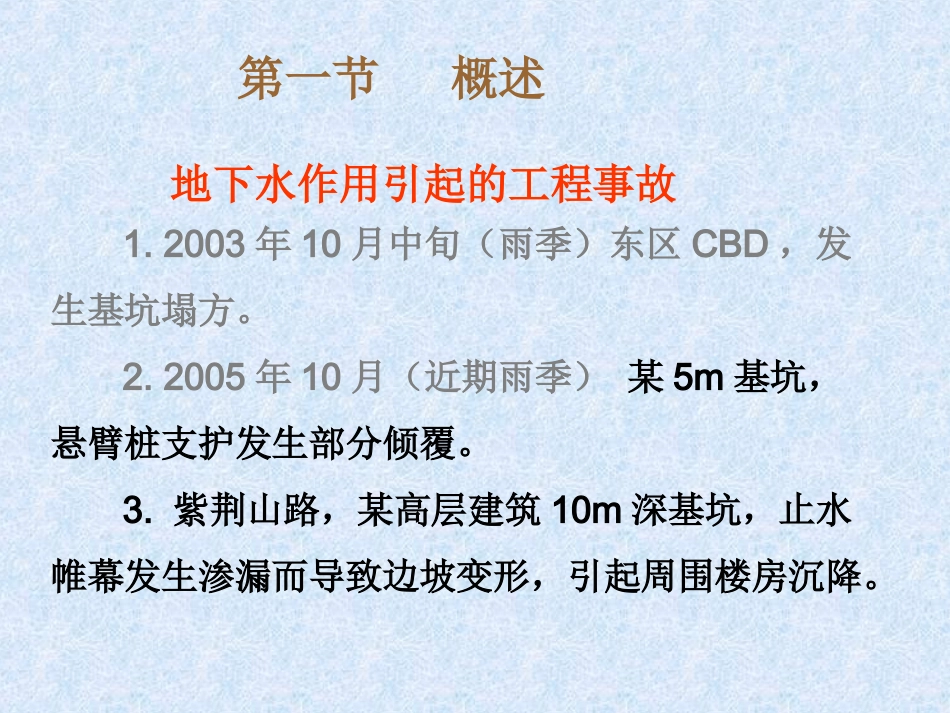

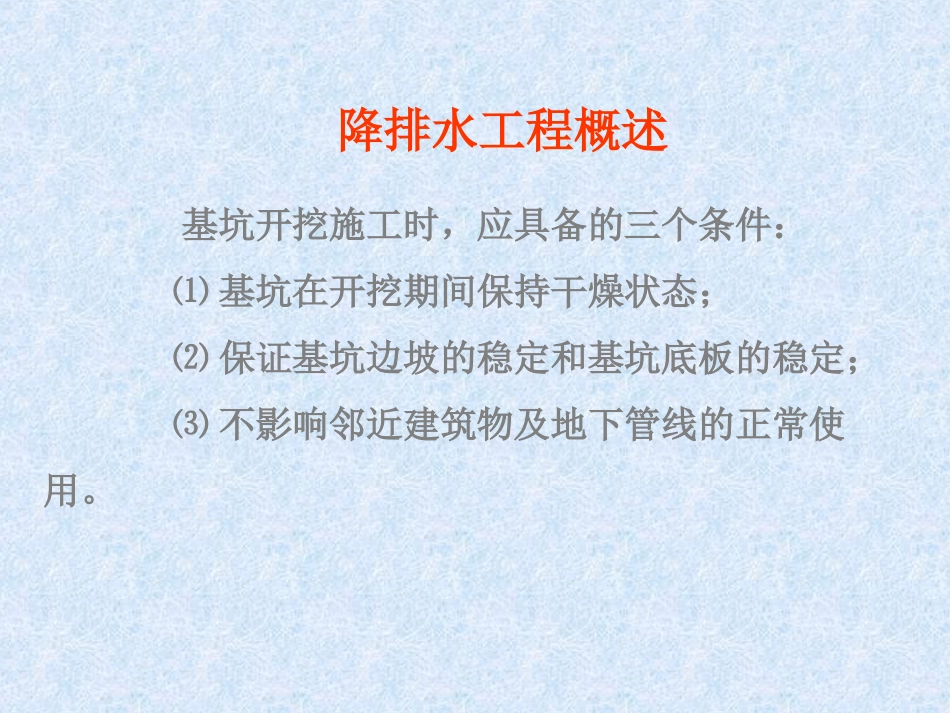

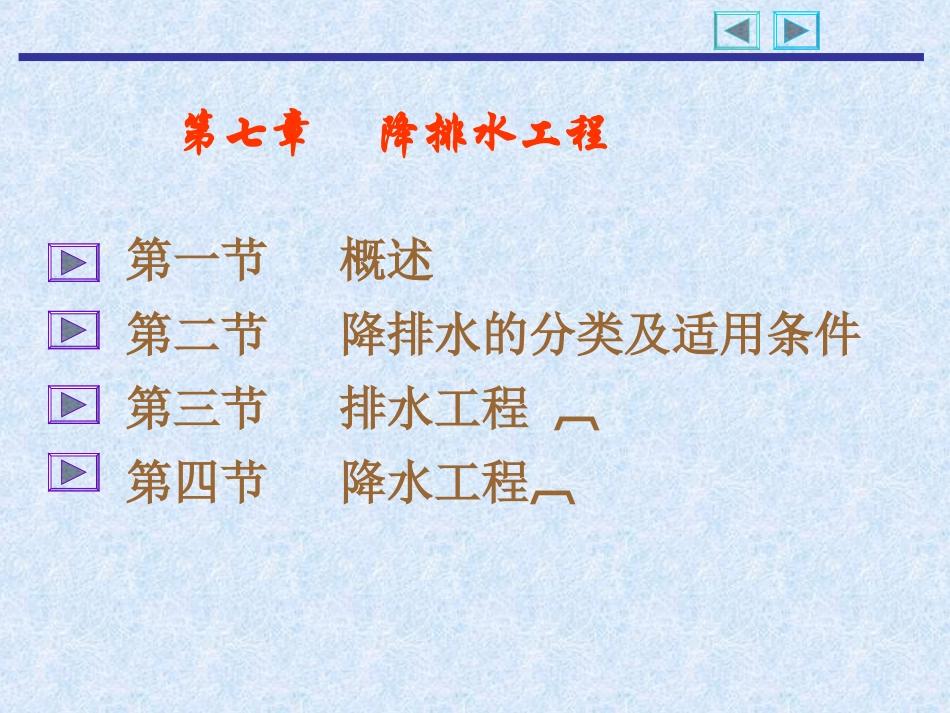

第七章降排水工程第一节概述第二节降排水的分类及适用条件第三节排水工程第四节降水工程1.2003年10月中旬（雨季）东区CBD，发生基坑塌方。2.2005年10月（近期雨季）某5m基坑，悬臂桩支护发生部分倾覆。3.紫荆山路，某高层建筑10m深基坑，止水帷幕发生渗漏而导致边坡变形，引起周围楼房沉降。地下水作用引起的工程事故第一节概述降排水工程概述基坑开挖施工时，应具备的三个条件：⑴基坑在开挖期间保持干燥状态；⑵保证基坑边坡的稳定和基坑底板的稳定；⑶不影响邻近建筑物及地下管线的正常使用。1.含水层被揭穿，在压差作用下，地下水必然会大量渗入基坑，造成基坑浸水，使现场施工条件变差，地基承载力降低；2.在动水压力作用下，可能引起流砂、管涌和边坡失稳等现象；3.当基坑下存在承压含水层，若不降低压力水头，很容易导致基坑底部破坏。地下水作用可能导致的问题降排水用于地下水位以下的基坑（槽）开挖、基础施工和地基处理，常用的方法如下：•一、明沟排水•明沟排水是在基坑(槽)内设置排(截)水沟和集水井，用抽水设备将地下水从集水井(坑)内排走，以达到疏干基坑内地下水的目的。•当基坑开挖不深，地下水位高出基坑底面不多，且坑壁土层不易产生流砂、管涌或坍塌时，采用此方法。第二节降排水的分类及适用条件•二、井点降水•井点降水是利用井(孔)在基坑周围同时抽水，把地下水位降低到基坑底面以下的降水方法。•井点降水在基坑开挖前，沿开挖基坑的四周、或某侧埋设一定数量深于坑底的井点滤水管或管井，与总管连接或直接与抽水设备连接从中抽水，使地下水位降落到基坑底0.5～1.0m以下，以便在无水干燥的条件下开挖土方和进行基础施工。•井点降水方法的种类：•单层轻型井点、多层轻型井点、喷射井点、电渗井点、管井井点、深井井点、无砂混凝土管井点以及小沉井井点等。•一般来说，当土质情况良好，土的降水深度不大，可采用单层轻型井点；当降水深度超过6m，且土层垂直渗透系数较小时，宜用二级轻型井点或多层轻型井点，或在坑中另布井点。•一、场地排水方法•施工现场在工程开工前，应按施工组织设计规划做好场地排水，以避免场地大量积水，基坑开挖地表雨水和滞水大量渗入，造成基坑泡水，破坏边坡稳定，影响施工正常进行和基础工程质量。故此必须做好现场场地的截水、疏水、排洪和基坑内的排水等工作。第三节排水工程二、基坑(槽内)排水方法(一)普通明沟和集水井排水法普通明沟和集水井系在开挖基坑的一侧、两侧或四周，或在基坑中部设置排水明沟，在四角或每隔20～30m设一集水井，使地下水流汇集于集水井内，再用水泵将地下水排出基坑外。适用条件：当基坑不深，地下水位高出基坑底面不多，且土质情况较好，坑壁土层不易产生流砂、管涌或坍塌时，可采用此方法。•(二)分层明沟排水法•当基坑开挖土层由多种类型土组成，中部夹有透水性强的砂类土层时，为避免上层地下水冲刷基坑下部边坡，造成塌方，可在基坑边坡上设置2～3层明沟及相应的集水井，分层阻截并排除上部土层中的地下水。•应注意防止上层排水沟的地下水溢流向下层排水沟，冲坏、掏空下部边坡，造成坍方。本法可保持基坑边坡稳定，减少边坡高度和扬程。•适用于深度较大，•地下水位较高，•且上部有透水性强土层的建筑物基坑排水。•三)深沟排水法•当地下设备基础成群，基坑相连，土层渗水量和排水面积大，为减少大量设置排水沟的复杂性，可在基坑外距坑边6～30m或基坑内深基础部位开挖一条纵长深明排水沟体为主沟，使附近基坑地下水沟通过深沟自流入下水道或另设集水井，用泵排到施工场地以外沟道排走。在建(构)筑物四周或内部设支沟与主沟连通，将水流引至主沟排走。•(四)暗沟或渗排水层排水法•在场地狭窄地下水很丰富的情况下，设置明沟困难，可结合工程设计，在基础底板四周设暗沟(又称盲沟)或渗排水层，暗沟及渗排水层的排水管(沟)坡向集水坑。•(五)工程设施排水法•选择基坑附近深基础工程先施工，作为施工排水的集水井或排水设施，使基础内及附近地下水汇流该较低处集中，再用水泵排走。•(六)综合排水法•在深沟截水的基础上，如中部有透水性强的土...
