RTS-8型四探针测试仪用户手册VIP专享VIP免费

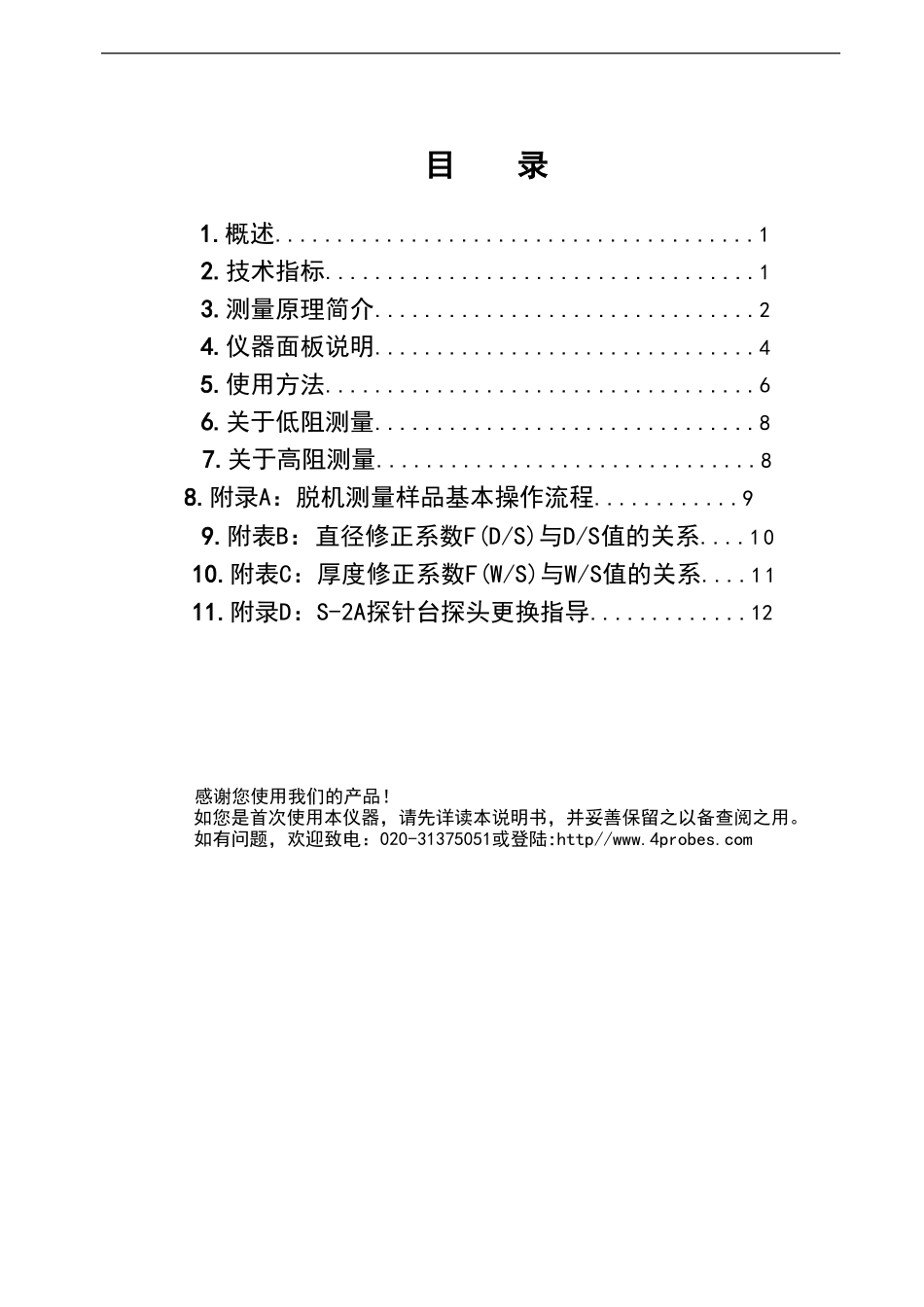

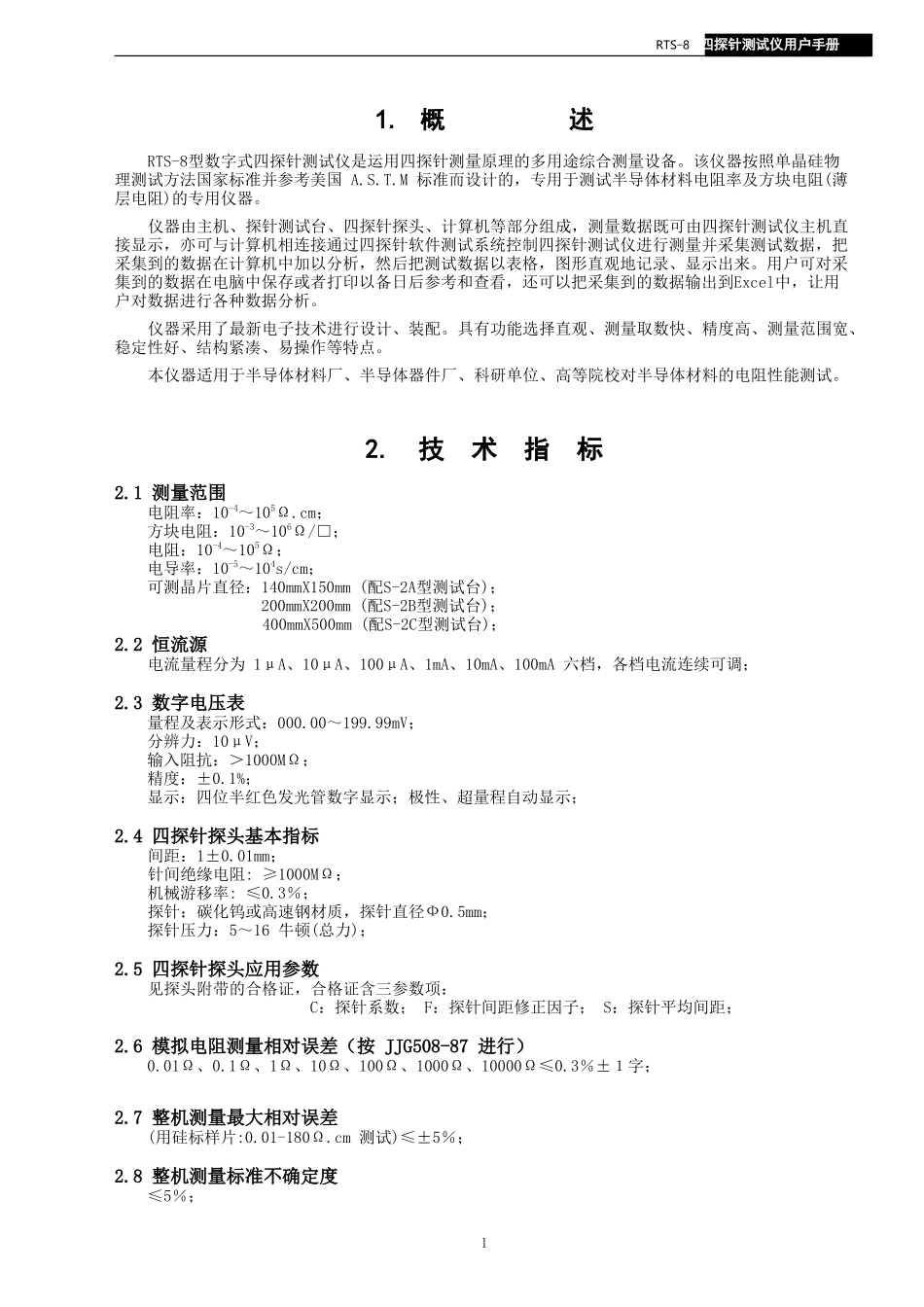

目录1.概述.......................................12.技术指标...................................13.测量原理简介...............................24.仪器面板说明...............................45.使用方法...................................66.关于低阻测量...............................87.关于高阻测量...............................88.附录A：脱机测量样品基本操作流程............99.附表B：直径修正系数F(D/S)与D/S值的关系....1010.附表C：厚度修正系数F(W/S)与W/S值的关系....1111.附录D：S-2A探针台探头更换指导.............12感谢您使用我们的产品！如您是首次使用本仪器，请先详读本说明书，并妥善保留之以备查阅之用。如有问题，欢迎致电：020-31375051或登陆:http//www.4probes.comRTS-8四探针测试仪用户手册1.概述RTS-8型数字式四探针测试仪是运用四探针测量原理的多用途综合测量设备。该仪器按照单晶硅物理测试方法国家标准并参考美国A.S.T.M标准而设计的，专用于测试半导体材料电阻率及方块电阻(薄层电阻)的专用仪器。仪器由主机、探针测试台、四探针探头、计算机等部分组成，测量数据既可由四探针测试仪主机直接显示，亦可与计算机相连接通过四探针软件测试系统控制四探针测试仪进行测量并采集测试数据，把采集到的数据在计算机中加以分析，然后把测试数据以表格，图形直观地记录、显示出来。用户可对采集到的数据在电脑中保存或者打印以备日后参考和查看，还可以把采集到的数据输出到Excel中，让用户对数据进行各种数据分析。仪器采用了最新电子技术进行设计、装配。具有功能选择直观、测量取数快、精度高、测量范围宽、稳定性好、结构紧凑、易操作等特点。本仪器适用于半导体材料厂、半导体器件厂、科研单位、高等院校对半导体材料的电阻性能测试。2.技术指标2.1测量范围电阻率：10-4～105Ω.cm；方块电阻：10-3～106Ω/□；电阻：10-4～105Ω；电导率：10-5～104s/cm；可测晶片直径：140mmX150mm(配S-2A型测试台)；200mmX200mm(配S-2B型测试台)；400mmX500mm(配S-2C型测试台)；2.2恒流源电流量程分为1μA、10μA、100μA、1mA、10mA、100mA六档，各档电流连续可调；2.3数字电压表量程及表示形式：000.00～199.99mV；分辨力：10μV；输入阻抗：＞1000MΩ；精度：±0.1%；显示：四位半红色发光管数字显示；极性、超量程自动显示；2.4四探针探头基本指标间距：1±0.01mm；针间绝缘电阻:≥1000MΩ；机械游移率:≤0.3％；探针：碳化钨或高速钢材质，探针直径Ф0.5mm；探针压力：5～16牛顿(总力)；2.5四探针探头应用参数见探头附带的合格证，合格证含三参数项：C：探针系数；F：探针间距修正因子；S：探针平均间距；2.6模拟电阻测量相对误差（按JJG508-87进行）0.01Ω、0.1Ω、1Ω、10Ω、100Ω、1000Ω、10000Ω≤0.3％±１字；2.7整机测量最大相对误差(用硅标样片:0.01-180Ω.cm测试)≤±5％；2.8整机测量标准不确定度≤5％；1RTS-8四探针测试仪用户手册2.9外型尺寸（大约）电气主机:460mm×320mm×100mm；S-2A型测试台:190mm×140mm×260mm；S-2B型测试台:300mm×210mm×400mm；S-2C型测试台:500mm×400mm×350mm；2.10仪器重量（大约）电气主机:3.5kg；S-2A型测试台:2kg；S-2B型测试台:2.5kg；S-2C型测试台:4kg；2.11标准使用环境温度:：23±2℃；相对湿度：≤65％；无高频干扰；无强光直射；*.注意:使用1μA量程时，允许有小于1.0nA的空载电流.最好在相对湿度小于50%时使用。3．测量原理将四根排成一条直线的探针以一定的压力垂直地压在被测样品表面上，在1、4探针间通以电流I(mA)，2、3探针间就产生一定的电压V(mV)(如图1)。测量此电压并根据测量方式和样品的尺寸不同，可分别按以下公式计算样品的电阻率、方块电阻、电阻：`①.薄圆片(厚度≤4mm)电阻率：F（D/S）╳F（W/S）╳W╳FspΩ·cm…(1)其中：D—样品直径，单位：cm或mm，注意与探针间距S单位一致；S—平均探针间距，单位：cm或mm，注意与样品直径D单位一致(四探针头合格证上的S值)；W—样品厚度，单位：cm，在F(W/S)中注意与S单位一致；Fsp—探针间距修正系数(四探针头合格证上的F值)；...
