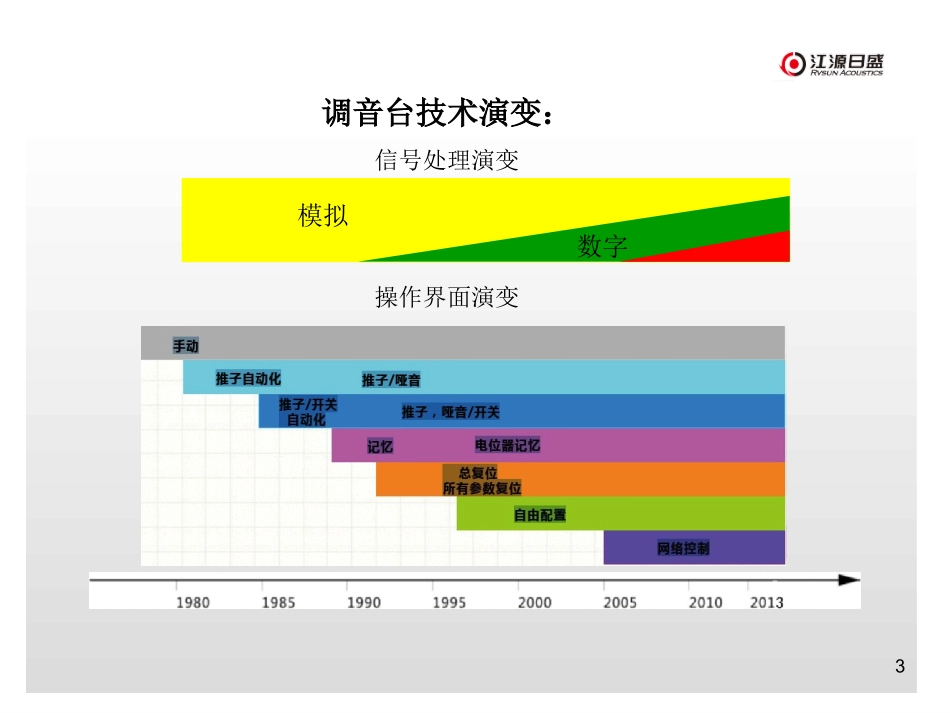

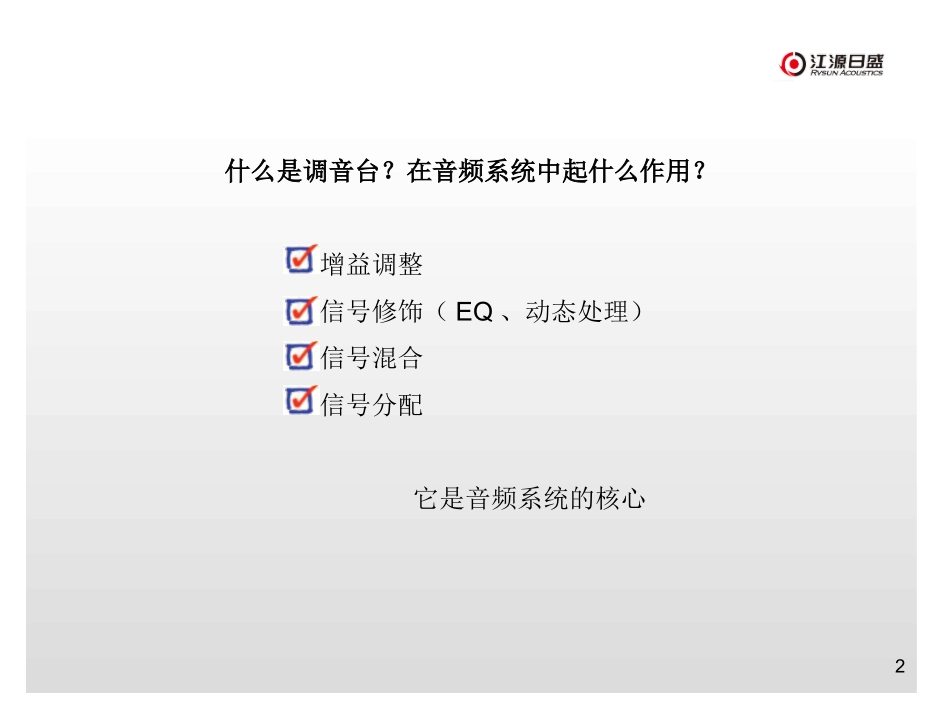

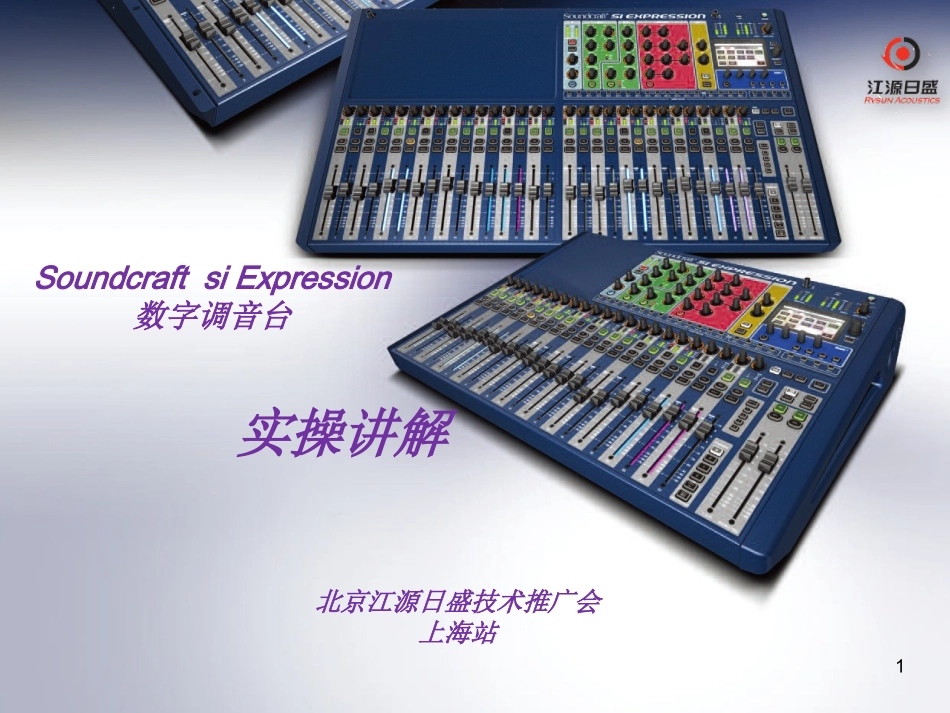

1SoundcraftsiExpression数字调音台北京江源日盛技术推广会上海站实操讲解2什么是调音台？在音频系统中起什么作用？增益调整信号修饰（EQ、动态处理）信号混合信号分配它是音频系统的核心3调音台技术演变：信号处理演变操作界面演变模拟数字4什么是数字调音台？数字调音台是结合了路由和改变不断变化的数字音频取样值（取样就是把一个连续的信号变成离散信号），使得取样值相加或减少从而产生一个组合输出的电子设备。数字调音台是一个专业的控制界面，服务于数字调台内载控制系统（电脑）控制调音台的系统控制和取样值组合（DSP）处理。取样（在X轴）量化（在Y轴）数字流11001…10115数字调音台优势与缺点!优势在数字域不增加噪音、失真。信号路由比模拟调音台更灵活。调音台的设置可以保存并随意调用。提供虚拟信号处理器，省去了周边的硬件模块的需要，以及节省了相关的成本，尺寸，重量，布线，信号质量问题，等等。缺点有一个模拟到数字的转换，当时的信号处理，然后再数模转换，从而影响音质问题。推子的数往往比输入通道的数量少，造成输入通道不可全访问，需要翻层。数字转换和处理增加了信号延迟。有些调整需要多个命令、多层控制达到。6SoundcraftSiE调音台亮点充分利用集团的优势—整合最好的技术7SoundcraftESi调音台亮点不同的功能“块”有不同的控制内容，不同的内容赋予不同的颜色8SoundcraftSiE调音台亮点专用的效果母线9SoundcraftESi调音台亮点可分配的推子层-四个推子层可自定义，以满足您的需求10SoundcraftSiE调音台亮点容易的快照11SoundcraftSiE调音台亮点1个控制＝1个功能键－没有任何‘分层’的控制或通过屏幕导航✓高通✓EQ✓压／限✓效果✓母线✓GEQ✓快照胜于模拟调音台的操作⾳12SiExpression界面功能介绍均衡器部分：一个四段均衡器能提供给每通道和每路母线输出，同时还有两个中频段的扫频和控制高频和低频斜率部分。声像和延时控制部分：它包含了延迟控制（所有输入和输出都能使用），以及一个声像控制，加上立体声和单声道混合分配。音量表：L、R输出指示。监听输出指示。BUS、矩阵、FX：控制每输入调到BUS输出。控制BUS输出到矩阵输入。控制混响输出。主输出推子：控制L、R输出。控制BUS输出。或控制L、R、C输出。FaderGlow推子：推子照亮的颜色根据操作的模式，琥珀色显示推子前的辅助发送，绿色显示推子后送出，蓝色显示效果送出，红色显示GEQ,白色为立体声通道等。选择：按通道条上的选择按钮在中央控制部分能对本通道进行的增益、均衡器、动态、声像和延迟调整。编码器：每个通道都具有多功能旋转编码器，它的行为有相应的主开关决定，行为模式如下爱：增益：控制通道的增益。滤波器：调整高通高通滤波器的频率。声像：在立体声混音时调整用，当送到立体声母线，起到控制送到立体声母线的声像。输入部分：输入部分有8段立体声音量表，幻像电源和极性反向，增益调整和高通滤波器频率设置控制。动态部分：动态部分为每路通道提供门，压缩器功能控制，也控制加载到所有母线上的压缩器，这些控制包括了侧链滤波器，阈值，启动，释放时间，增益，深度和比例。开：在通道上按此开关打开本通道。如果通道是在哑音状态开关是红色的，编组等哑音也类似。音量表：音量表为每通道或母线显示电平，使用动态时的增益减少和门关闭状态。13电源开关：保护式电源开关。USB：能通过USB口储存调音台设置和快照到USB上，供以后调用这些设置和快照。图形均衡器：选择GEQ使得输入推子进入控制图形均衡器状态，推子控制对应每一个频率。按GEQLO选择控制图形均衡器的低段部频率从31Hz到630Hz。按GEQHI控制频率在800Hz到16kHz部分，每个推子标有相对应的频率，并相应地调整。组在内的所有通道都哑音。推子控制INA控制输入通道条输入。INB控制立体声输入条和效果输入。BUS控制BUS输出。MTX控制矩阵输出。彩色触摸屏:主要用于设置，显示控制和命名使用。在这里，你可以指定插入，配置通道和设置监控等.Lexicon效果器:内置四个Lexicon立体声效果引擎，提供超过20个预设的效果，并通过旋转编码器和触摸屏对它们进行控制。快照控制：SiCompact采用了一种简单的提示快照系...
