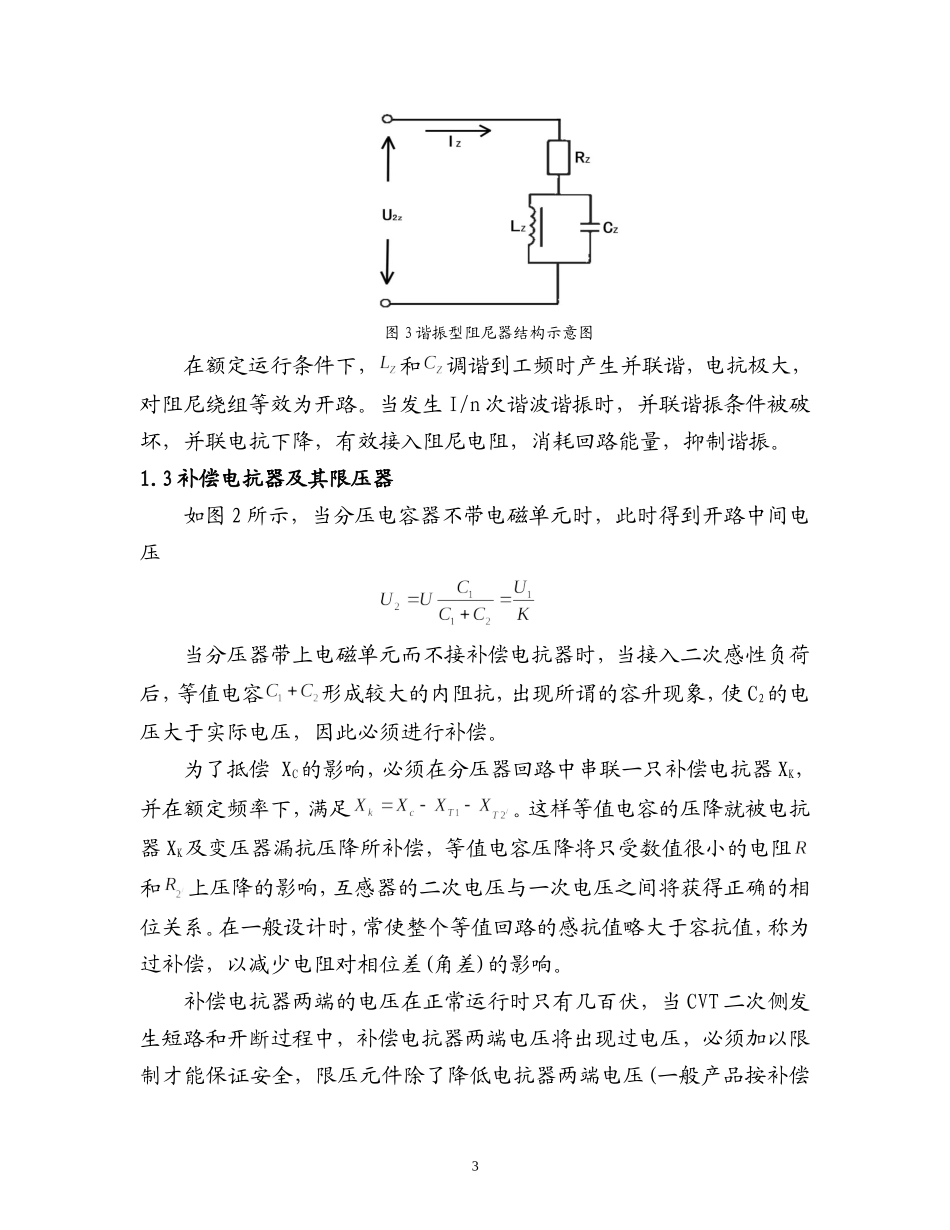

CVT介损现场测试方法浅谈摘要：介绍了CVT的基本原理，分析计算了自激法测量CVT介损和电容量时应注意的问题和δ点电位情况，并和实测结果进行比较，为现场试验提供参考。关键词：CVT；中间变；补偿电抗器；自激法1．CVT基本工作原理电容式电压互感器主要是由电容分压器、中压变压器、补偿电抗器、阻尼器等部分组成，后三部分总称为电磁单元，对其工作原理简介如下。图1CVT结构原理图1.1基本结构结构及部件原理见图1。由电容分压器和电磁单元部分组成。C1与C2串联构成分压器，C2上的电压在(10～20)kV，通常称为中间电压。电磁单元部分由补偿电抗器L、中间变压器T、补偿电抗保护器F和阻尼器R构成。T将中间电压降为100/V和100V，且它的短路阻抗起电感作用，同补偿电抗一起构成对电容电流完全补偿的电感支路。F是L上电压的保护器，通常将电压限制在3～5kV，从结构上分带间隙的电阻器和氧化锌避雷器两种。R用于阻尼CVT铁磁谐振，从结构上分为谐振型和速饱和型。1.2铁磁谐振与阻尼装置1图2CVT等值电路由图2的等值回路可见，电容式电压互感器的等值电路中含有电容和非线性电感，当二次侧空载时，中间变压器的励磁阻抗与等值电容C=C1+C2相串联，其自然振荡频率，（为中间变压器激磁电感），一般为额定频率的十几分之一或更低。当互感器一次侧突然合闸或二次侧受到冲击时，暂态过程产生的过电压会使中间变压器铁芯出现磁饱和，励磁电感急剧下降，从而使此时回路的自然谐振频率上升，可达到额定频率的1/2,1/3,I/5等，最常见的是I/3次谐波谐振。由于回路中本身电阻很小，不外加阻尼或阻尼参数不当，分数次铁磁谐振就会持续下去。这种谐振过电压的幅值可达到额定电压的2～3倍，长期过流可造成中间变压器和电抗器绕组过热和绝缘损坏。因此电容式电压互感器制造时必须设置阻尼器，在短时间内大量消耗谐振能量，以抑制其自身铁磁谐振。最常见的是谐振型阻尼装置，如图3所示。2图3谐振型阻尼器结构示意图在额定运行条件下，和调谐到工频时产生并联谐，电抗极大，对阻尼绕组等效为开路。当发生I/n次谐波谐振时，并联谐振条件被破坏，并联电抗下降，有效接入阻尼电阻，消耗回路能量，抑制谐振。1.3补偿电抗器及其限压器如图2所示，当分压电容器不带电磁单元时，此时得到开路中间电压当分压器带上电磁单元而不接补偿电抗器时，当接入二次感性负荷后，等值电容形成较大的内阻抗，出现所谓的容升现象，使C2的电压大于实际电压，因此必须进行补偿。为了抵偿XC的影响，必须在分压器回路中串联一只补偿电抗器XK，并在额定频率下，满足。这样等值电容的压降就被电抗器XK及变压器漏抗压降所补偿，等值电容压降将只受数值很小的电阻和上压降的影响，互感器的二次电压与一次电压之间将获得正确的相位关系。在一般设计时，常使整个等值回路的感抗值略大于容抗值，称为过补偿，以减少电阻对相位差(角差)的影响。补偿电抗器两端的电压在正常运行时只有几百伏，当CVT二次侧发生短路和开断过程中，补偿电抗器两端电压将出现过电压，必须加以限制才能保证安全，限压元件除了降低电抗器两端电压(一般产品按补偿3电抗器额定工况下电压4倍考虑)外，还能对阻尼铁磁谐振起良好的作用。常见的限压元件有间隙加电阻、氧化锌阀片加电阻或不加电阻、补偿电抗器设二次绕组并接人间隙和电阻等几种，大部分产品均将限压器安装在电磁单元油箱内，保护间隙常用绝缘管作外壳，内装电极和云母片。也有部分产品将限压器安装在油箱外的二次出线板上。2、试验实例2.1试品参数TYD220/-0.005H防污型电容式电压互感器下节为例进行说明：铭牌及计算参数：C总为10.05nFC2为62.6nFC1为11.97nF高压绕组额定电压10.2kV高压绕组额定电流30mAa1-d1绕组额定容量150VA，额定电压100/V额定电流2.60Aan-dn绕组额定容量150VA额定电压100V额定电流1.5A备注：厂家技术资料中说明低压绕组电流不宜超过5A中间变额定电压：中间变高压侧对于a1-d1绕组的变比：K＝10.2/0.1＝1772.2C1实测及估算测量C1的电路如图4所示,点的工频耐受电压一般为4kV1min。,其中：，,4由于Z2<
