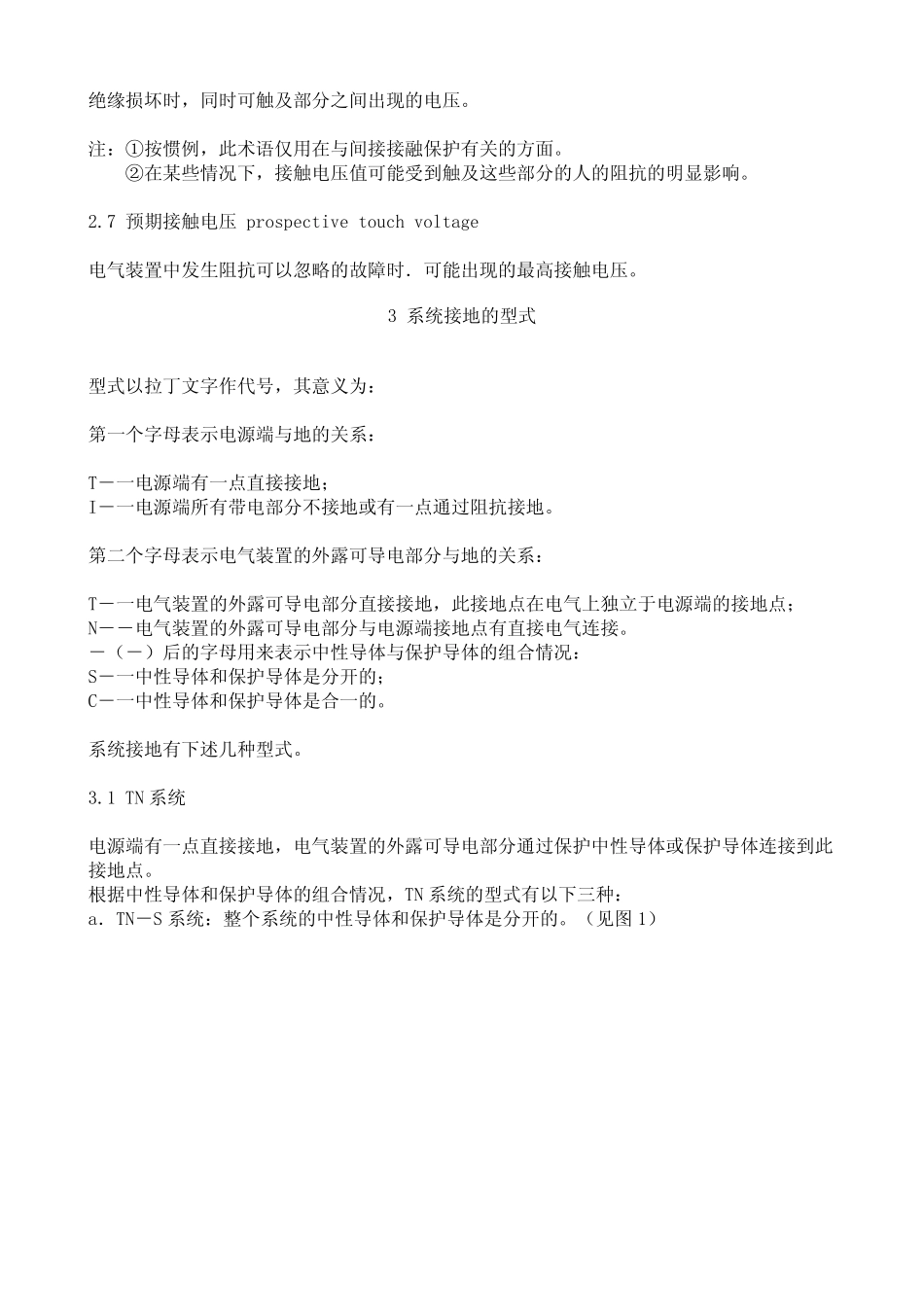

中华人民共和国国家标准系统接地的型式及安全技术要求GB14050－931主题内容与适用范国本标准规定了系统接地的型式及安全技术要求，其目的是保障人和设备的安全。本标准适用于系统标称电压为交流220／380V的电网。2术语下列术语适用于本标准：2.1电气装置electricalinstallation为达到一个或几个特定目的的相关电气设备的组合，并且在特性上是相互配合的。2.2外露可导电部分exposedconductivepart电气设备中的一种可导电部分，它能被人体所触及；在正常情况下不带电，但在故障情况下可能带电。2.3中性导体（符号N）neutralconductor与系统中性点相连接并能起传输电能作用的导体。2.4保护导体（符号PE）protectiveconductor某些电击防护措施所要求的用来与下列任一部分作电气连接的导体：——外露可导电部分；——装置外的可导电部分；——总接地端子或主接地导体；——接地极；——电源接地点或人工中性点。2.5保护中性导体（符号PEN）combinedprotectiveandneutralconductorPEN导体具有中性导体和保护导体两种功能的接地导体。注：缩写字母PEN是由保护导体符号PE和中性导体符号N组合而成的。2.6接触电压touchvoltage绝缘损坏时，同时可触及部分之间出现的电压。注：①按惯例，此术语仅用在与间接接融保护有关的方面。②在某些情况下，接触电压值可能受到触及这些部分的人的阻抗的明显影响。2.7预期接触电压prospectivetouchvoltage电气装置中发生阻抗可以忽略的故障时．可能出现的最高接触电压。3系统接地的型式型式以拉丁文字作代号，其意义为：第一个字母表示电源端与地的关系：T－一电源端有一点直接接地；I－一电源端所有带电部分不接地或有一点通过阻抗接地。第二个字母表示电气装置的外露可导电部分与地的关系：T－一电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N－－电气装置的外露可导电部分与电源端接地点有直接电气连接。－（－）后的字母用来表示中性导体与保护导体的组合情况：S－一中性导体和保护导体是分开的；C－一中性导体和保护导体是合一的。系统接地有下述几种型式。3.1TN系统电源端有一点直接接地，电气装置的外露可导电部分通过保护中性导体或保护导体连接到此接地点。根据中性导体和保护导体的组合情况，TN系统的型式有以下三种：a．TN－S系统：整个系统的中性导体和保护导体是分开的。（见图1）图1TN-S系统b．TN－C系统：整个系统的中性导体和保护导体是合一的。（见图2）图2TN-C系统c．TN－C－S系统：系统中一部分线路的中性导体和保护导体是合一的。（见图3）图3TN-C-S系统3.2TT系统电源端有一点直接接地，电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。（见图4）图4TT系统3.3IT系统电源端的带电部分不接地或有一点通过阻抗接地，电气装置的外露可导电部分直接接地。（见图5）图5IT系统4对系统接地的安全技术要求4.1基本要求4.1.1系统接地为采用自动切断供电这一间接接触防护措施提供了必要的条件。为保证自动切断供电措施的可靠和有效，要求做到：a．当电气装置中发生了带电部分与外露可导电部分（或保护导体）之间的故障时，所配置的保护电器应能自动切断发生故障部分的供电，并保证不出现这样的情况：一个超过交流50V（有效植）的预期接触电压会持续存在到足以对人体产生危险的生理效应（在人体一旦触及它时）。在与系统接地型式有关的某些情况下（如第4.2.2条中的b，不论接触电压大小；切断时间允许放宽到不超过58。注：对于IT系统，在发生第一次故障时，通常不要求自动切断供电，但必须由绝缘监视装置发出告警信号。b．电气装置中的外露可导电部分，都应通过保护导体或保护中性导体与接地极相连接，以保证故障回路的形成。凡可被人体同时触及的外露可导电部分，应连接到同一接地系统。4.1.2系统中应尽量实施主等电位联结。建筑物内的主等电位联结导体应与下列可导电部分互相连接：a．主保护导体（保护线干线）；b．主接地导体（接地线干线）或总接地端子；c．建筑物内的公用金属管道和类似金属构件（如自来水管、煤气管等）；d．建筑结构中的金属部分及集中采暖和空调系统。来自建筑物外...
