称重显示控制器XK3101故障诊断流程图VIP免费

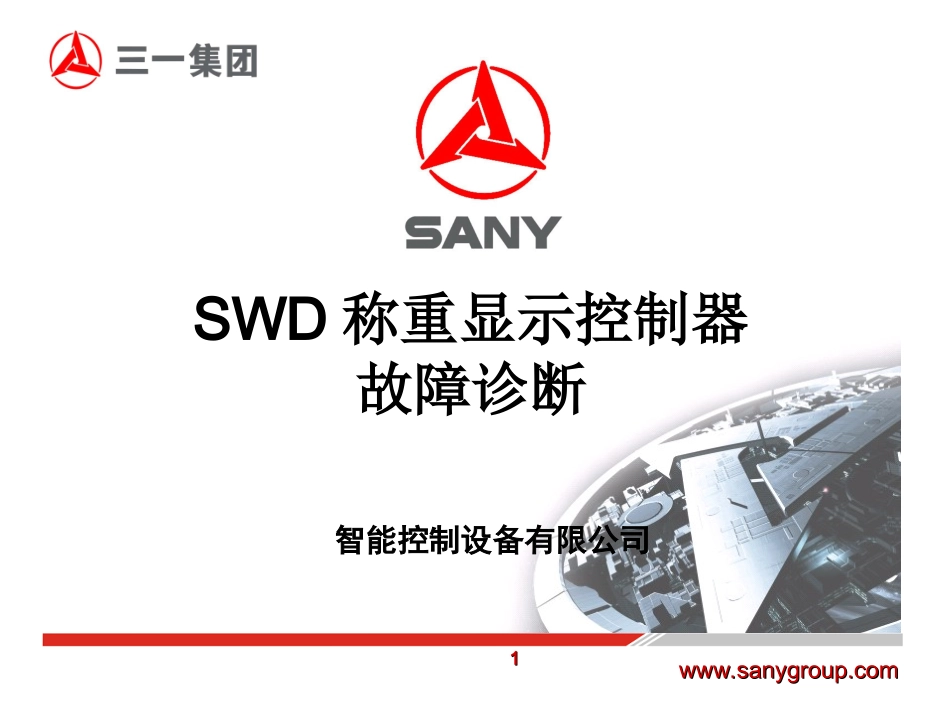

称重显示控制器XK3101故障诊断流程图_第1页
1/6

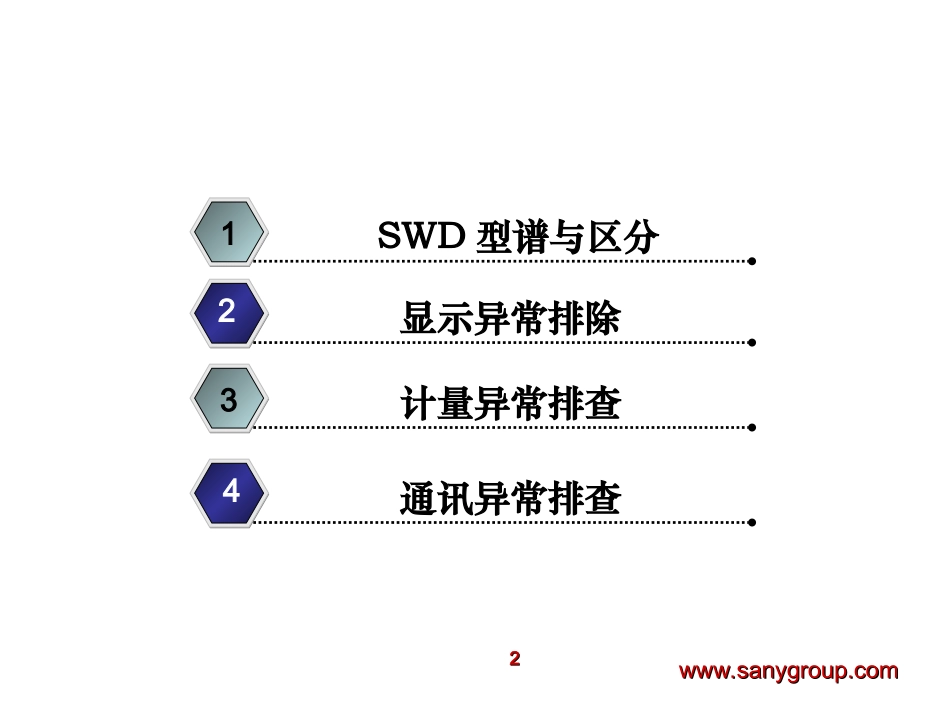

称重显示控制器XK3101故障诊断流程图_第2页
2/6

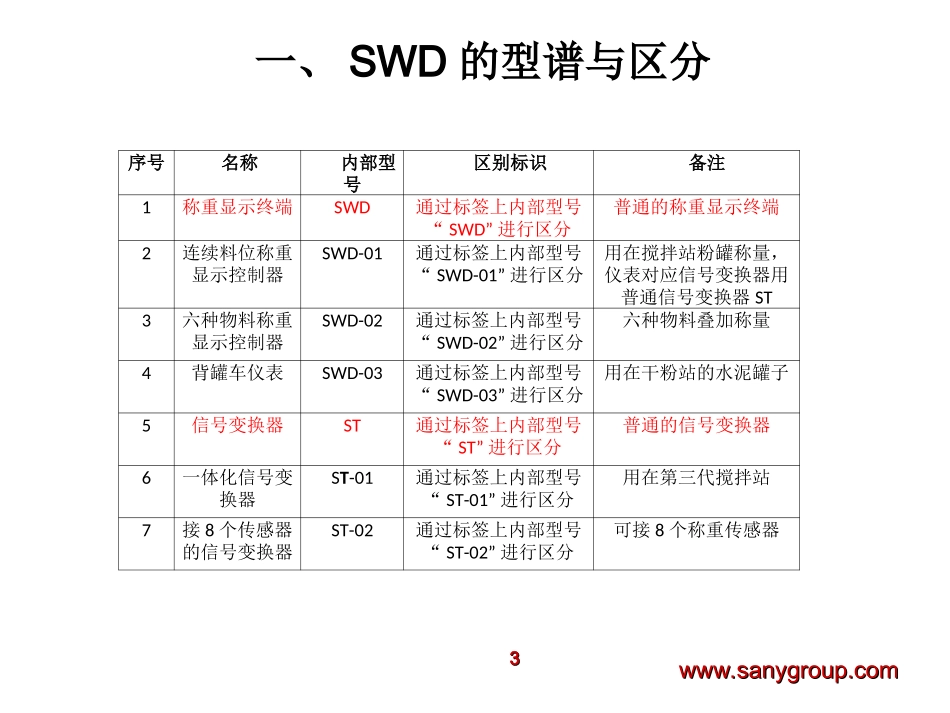

称重显示控制器XK3101故障诊断流程图_第3页
3/6
www.sanygroup.comwww.sanygroup.com11SWD称重显示控制器故障诊断智能控制设备有限公司www.sanygroup.comwww.sanygroup.com22显示异常排除24SWD型谱与区分1计量异常排查3通讯异常排查4www.sanygroup.comwww.sanygroup.com33一、SWD的型谱与区分序号名称内部型号区别标识备注1称重显示终端SWD通过标签上内部型号“SWD”进行区分普通的称重显示终端2连续料位称重显示控制器SWD-01通过标签上内部型号“SWD-01”进行区分用在搅拌站粉罐称量,仪表对应信号变换器用普通信号变换器ST3六种物料称重显示控制器SWD-02通过标签上内部型号“SWD-02”进行区分六种物料叠加称量4背罐车仪表SWD-03通过标签上内部型号“SWD-03”进行区分用在干粉站的水泥罐子5信号变换器ST通过标签上内部型号“ST”进行区分普通的信号变换器6一体化信号变换器ST-01通过标签上内部型号“ST-01”进行区分用在第三代搅拌站7接8个传感器的信号变换器ST-02通过标签上内部型号“ST-02”进行区分可接8个称重传感器www.sanygroup.comwww.sanygroup.com44二、显示异常排除显示全8仪表没有接收到CAN信号传感器故障线路异常插头接触不良传感器失效显示负值或计量不准仪表参数不对线路异常线路异常机械问题称斗重量值变化机械磨损电缆损坏连线错误虚接漏接接错信号线接触不良信号线接线错误零点设置不当信号线接线错误物料粘附机械干涉传感器故障仪表黑屏仪表损坏线路接触不良仪表缺笔画或按键失灵仪表损坏www.sanygroup.comwww.sanygroup.com55三、计量异常排查计量或多或少仪表参数异常机械问题传感器安装偏差计量漂移仪表线路或插头接触不良机械问题传感器安装偏差传感器损坏线路壳体连接杆变形校秤异常校秤操作问题仪表参数设置不当放入砝码重量不够(要求满量程的20%以上)机械问题传感器安装偏差机械干涉机械干涉进水变形锈蚀焊渣干涉机械干涉安装不水平或不垂直连接物干涉布袋负压干涉异物粘附固定螺栓松动、脱落需重新校秤电缆损坏连线错误进出料软管处堵塞www.sanygroup.comwww.sanygroup.com66四、通讯异常排查E1故障报警接线问题信号线接错线路接触不良仪表问题仪表损坏秤节点号设错信号变换器问题节点号设错短路帽接触不良信号变换器损坏
