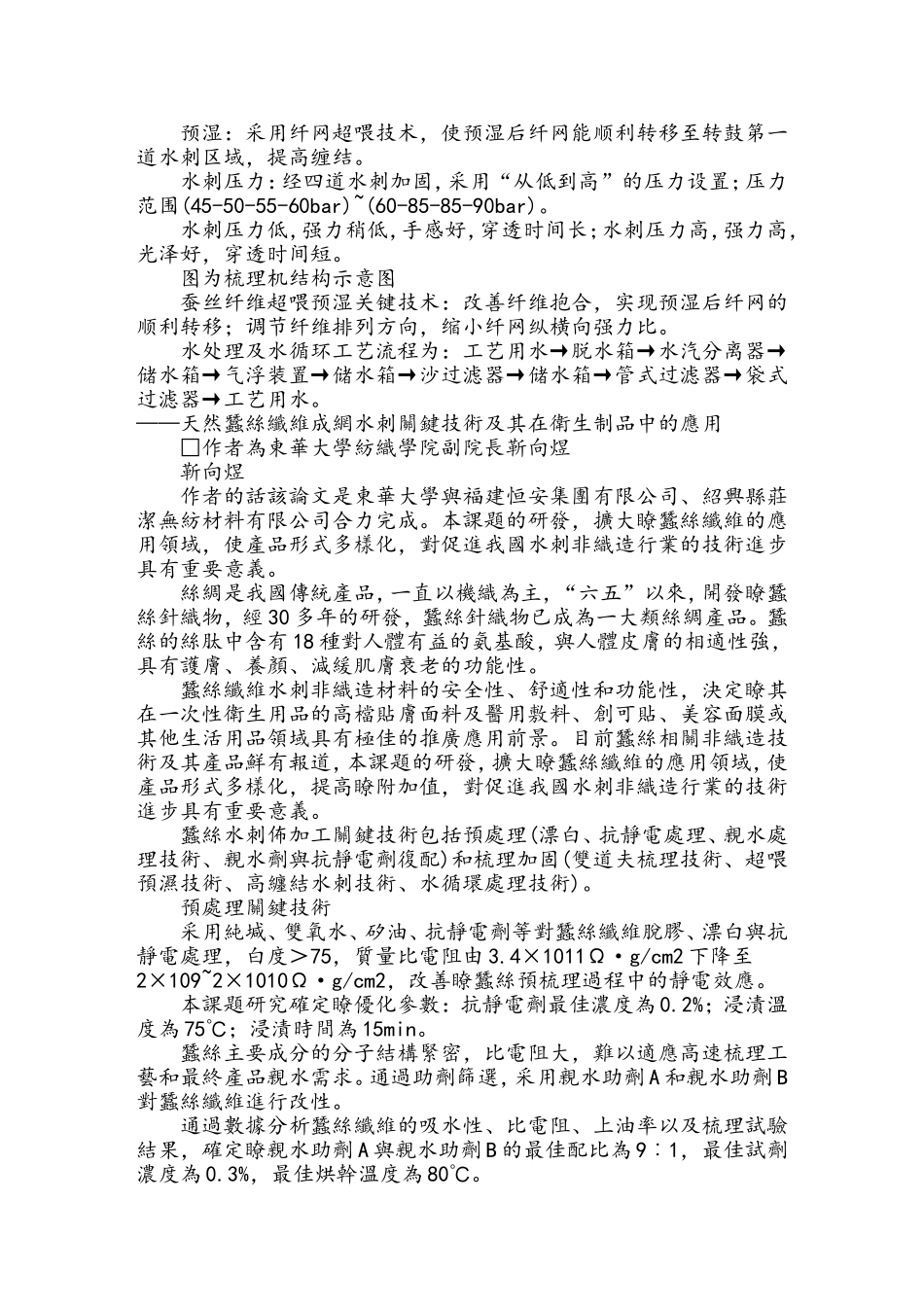

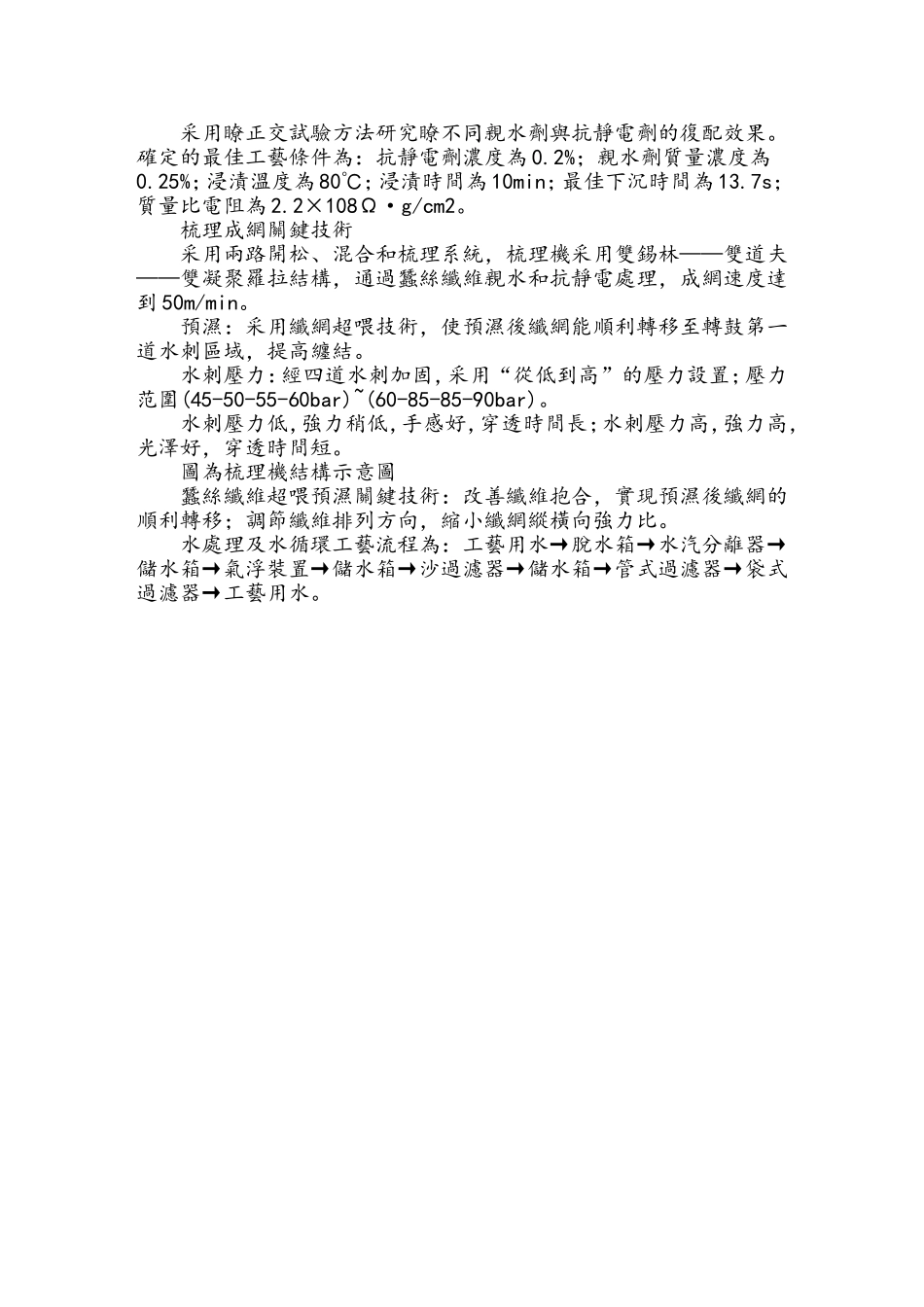

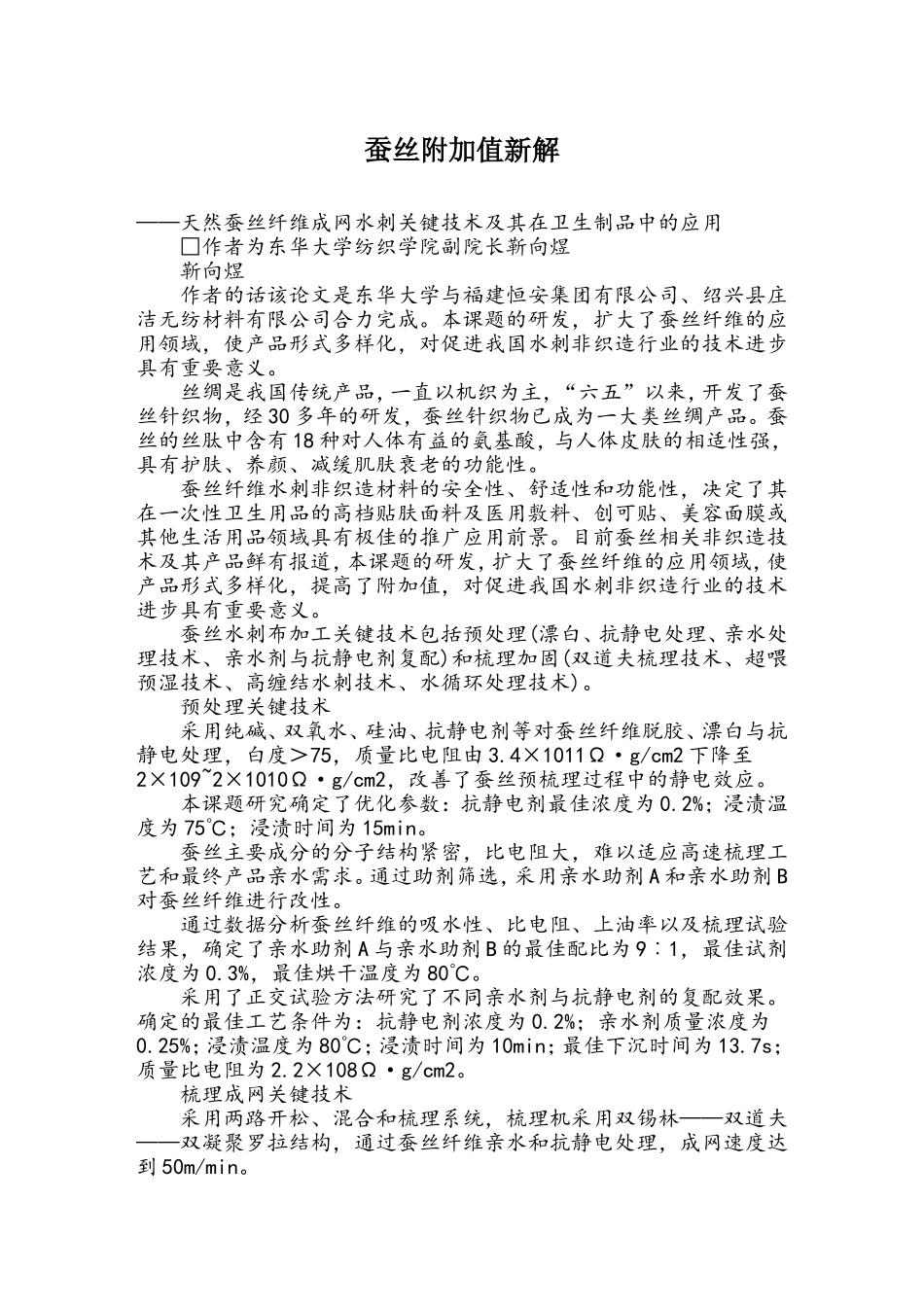

蚕丝附加值新解——天然蚕丝纤维成网水刺关键技术及其在卫生制品中的应用□作者为东华大学纺织学院副院长靳向煜靳向煜作者的话该论文是东华大学与福建恒安集团有限公司、绍兴县庄洁无纺材料有限公司合力完成。本课题的研发，扩大了蚕丝纤维的应用领域，使产品形式多样化，对促进我国水刺非织造行业的技术进步具有重要意义。丝绸是我国传统产品，一直以机织为主，“六五”以来，开发了蚕丝针织物，经30多年的研发，蚕丝针织物已成为一大类丝绸产品。蚕丝的丝肽中含有18种对人体有益的氨基酸，与人体皮肤的相适性强，具有护肤、养颜、减缓肌肤衰老的功能性。蚕丝纤维水刺非织造材料的安全性、舒适性和功能性，决定了其在一次性卫生用品的高档贴肤面料及医用敷料、创可贴、美容面膜或其他生活用品领域具有极佳的推广应用前景。目前蚕丝相关非织造技术及其产品鲜有报道，本课题的研发，扩大了蚕丝纤维的应用领域，使产品形式多样化，提高了附加值，对促进我国水刺非织造行业的技术进步具有重要意义。蚕丝水刺布加工关键技术包括预处理(漂白、抗静电处理、亲水处理技术、亲水剂与抗静电剂复配)和梳理加固(双道夫梳理技术、超喂预湿技术、高缠结水刺技术、水循环处理技术)。预处理关键技术采用纯碱、双氧水、硅油、抗静电剂等对蚕丝纤维脱胶、漂白与抗静电处理，白度＞75，质量比电阻由3.4×1011Ω·g/cm2下降至2×109~2×1010Ω·g/cm2，改善了蚕丝预梳理过程中的静电效应。本课题研究确定了优化参数：抗静电剂最佳浓度为0.2%；浸渍温度为75℃；浸渍时间为15min。蚕丝主要成分的分子结构紧密，比电阻大，难以适应高速梳理工艺和最终产品亲水需求。通过助剂筛选，采用亲水助剂A和亲水助剂B对蚕丝纤维进行改性。通过数据分析蚕丝纤维的吸水性、比电阻、上油率以及梳理试验结果，确定了亲水助剂A与亲水助剂B的最佳配比为9︰1，最佳试剂浓度为0.3%，最佳烘干温度为80℃。采用了正交试验方法研究了不同亲水剂与抗静电剂的复配效果。确定的最佳工艺条件为：抗静电剂浓度为0.2%；亲水剂质量浓度为0.25%；浸渍温度为80℃；浸渍时间为10min；最佳下沉时间为13.7s；质量比电阻为2.2×108Ω·g/cm2。梳理成网关键技术采用两路开松、混合和梳理系统，梳理机采用双锡林——双道夫——双凝聚罗拉结构，通过蚕丝纤维亲水和抗静电处理，成网速度达到50m/min。DD彩带绣教程ＷＷＷ.ＣＡＩＤＡＩＸＩＵ.ＣＯＭ预湿：采用纤网超喂技术，使预湿后纤网能顺利转移至转鼓第一道水刺区域，提高缠结。水刺压力：经四道水刺加固，采用“从低到高”的压力设置；压力范围(45-50-55-60bar)~(60-85-85-90bar)。水刺压力低，强力稍低，手感好，穿透时间长；水刺压力高，强力高，光泽好，穿透时间短。图为梳理机结构示意图蚕丝纤维超喂预湿关键技术：改善纤维抱合，实现预湿后纤网的顺利转移；调节纤维排列方向，缩小纤网纵横向强力比。水处理及水循环工艺流程为：工艺用水→脱水箱→水汽分离器→储水箱→气浮装置→储水箱→沙过滤器→储水箱→管式过滤器→袋式过滤器→工艺用水。——天然蠶絲纖維成網水刺關鍵技術及其在衛生制品中的應用□作者為東華大學紡織學院副院長靳向煜靳向煜作者的話該論文是東華大學與福建恒安集團有限公司、紹興縣莊潔無紡材料有限公司合力完成。本課題的研發，擴大瞭蠶絲纖維的應用領域，使產品形式多樣化，對促進我國水刺非織造行業的技術進步具有重要意義。絲綢是我國傳統產品，一直以機織為主，“六五”以來，開發瞭蠶絲針織物，經30多年的研發，蠶絲針織物已成為一大類絲綢產品。蠶絲的絲肽中含有18種對人體有益的氨基酸，與人體皮膚的相適性強，具有護膚、養顏、減緩肌膚衰老的功能性。蠶絲纖維水刺非織造材料的安全性、舒適性和功能性，決定瞭其在一次性衛生用品的高檔貼膚面料及醫用敷料、創可貼、美容面膜或其他生活用品領域具有極佳的推廣應用前景。目前蠶絲相關非織造技術及其產品鮮有報道，本課題的研發，擴大瞭蠶絲纖維的應用領域，使產品形式多樣化，提高瞭附加值，對促進我國水刺非織造行業的技術進步具有重要意義。蠶絲水刺佈加工關鍵技術包括預處理(漂白、抗靜電處理、親水處...
