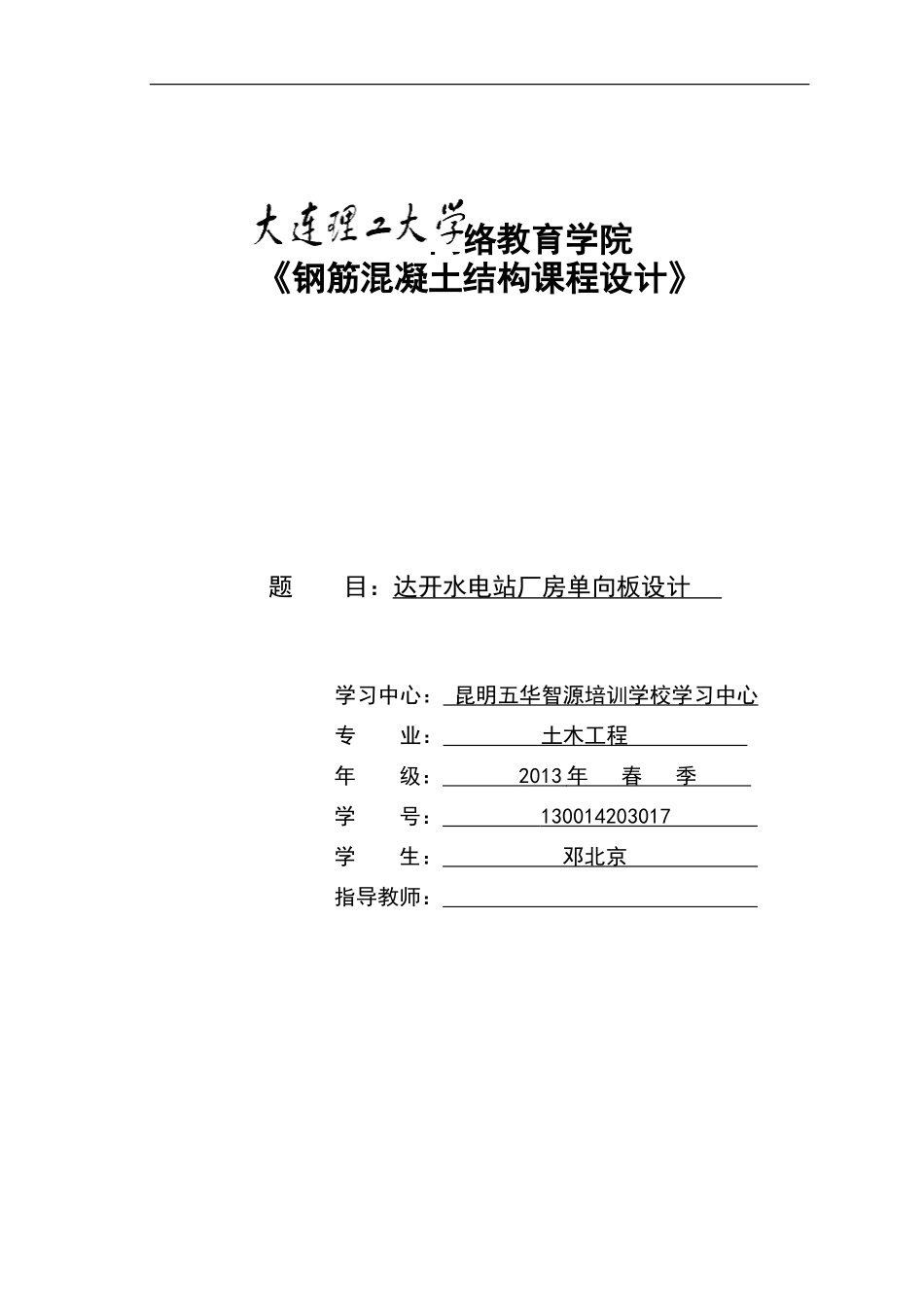

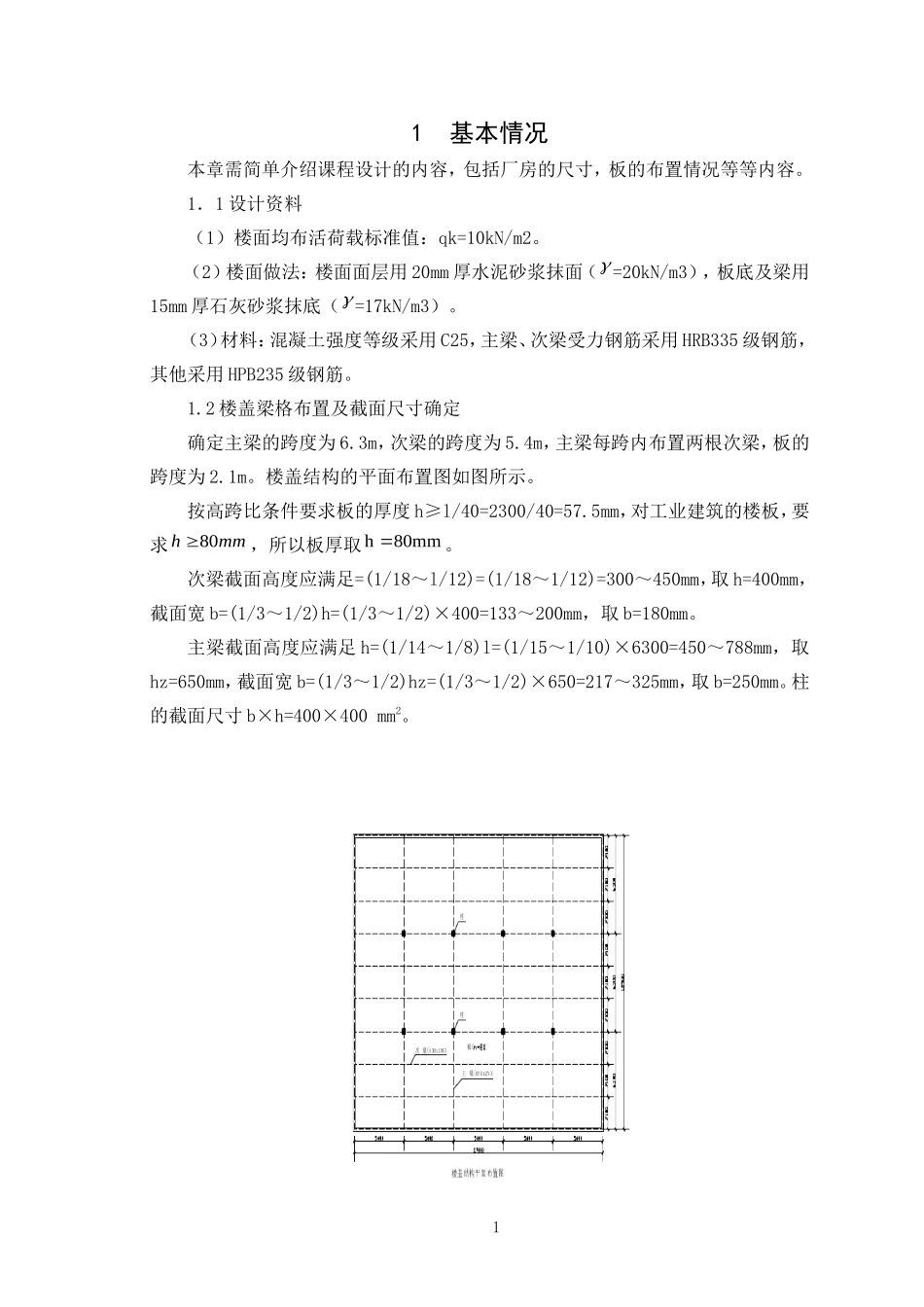

网络教育学院《钢筋混凝土结构课程设计》题目：达开水电站厂房单向板设计学习中心：昆明五华智源培训学校学习中心专业：土木工程年级：2013年春季学号：130014203017学生：邓北京指导教师：1基本情况本章需简单介绍课程设计的内容，包括厂房的尺寸，板的布置情况等等内容。1．1设计资料（1）楼面均布活荷载标准值：qk=10kN/m2。（2）楼面做法：楼面面层用20mm厚水泥砂浆抹面（=20kN/m3），板底及梁用15mm厚石灰砂浆抹底（=17kN/m3）。（3）材料：混凝土强度等级采用C25，主梁、次梁受力钢筋采用HRB335级钢筋，其他采用HPB235级钢筋。1.2楼盖梁格布置及截面尺寸确定确定主梁的跨度为6.3m，次梁的跨度为5.4m，主梁每跨内布置两根次梁，板的跨度为2.1m。楼盖结构的平面布置图如图所示。按高跨比条件要求板的厚度h≥l/40=2300/40=57.5mm，对工业建筑的楼板，要求mmh80，所以板厚取80mmh。次梁截面高度应满足=(1/18～l/12)=(1/18～1/12)=300～450mm，取h=400mm，截面宽b=(1/3～1/2)h=(1/3～1/2)×400=133～200mm，取b=180mm。主梁截面高度应满足h=(1/14～1/8)l=(1/15～1/10)×6300=450～788mm，取hz=650mm，截面宽b=(1/3～1/2)hz=(1/3～1/2)×650=217～325mm，取b=250mm。柱的截面尺寸b×h=400×400mm2。12单向板结构设计2.1板的设计本节内容是根据已知的荷载条件对板进行配筋设计，按塑性理论进行计算。（1）、荷载计算恒荷载标准值计算，取1m宽板带计算：面层0.02×20=0.4kN/m板自重板厚×γ×1=0.08×25×1=2.0kN/m板底抹灰粉刷厚度×γ×1=0.015×17×1=0.255kN/m永久荷载设计值：=1.2（0.4+2+0.255）=3.186活载设计值：qk=10kN/m2×1.3=13kN/m荷载设计值总值：gk+qk=16.186≈16.2kN/m（2）、跨度计算取1m板宽作为计算单元，板的实际结构如图所示，由图可知：次梁截面为b=180mm，现浇板在墙上的支承长度为a=120mm，则按塑性内力重分布设计，板的计算跨度为：中跨：l0=ln=2100-180=1920mm边跨：按以下两项最小值确定l0=ln+1/2hB=(2100-120-180/2)+80/2=1930mml0=Ln+1/2a=(2100-120-180/2)+120/2=1950mm所以边跨板的计算取l0=1930mm。板的计算简图如下所示。（3）内力计算2因边跨与中跨的计算跨度相差,小于10%，可按等跨连续板计算，由表可查得板的弯矩系数αM,，板的弯矩设计值计算过程见下表板的弯矩设计值的计算截面位置1边跨跨中B离端第二支座2中间跨跨中C中间支座弯矩系数M1/11-1/111/16-1/14计算跨度l0(m)l01=1.930l01=1.930l02=1.920l02=1.920M=α(gk+qk)l02(kN.m)5.486-5.4863.732-4.2664.配筋计算根据各跨跨中及支座弯矩可列表计算如下：板宽b=1000mm，板厚h=80mm，αs=20mm，则h0=80-20=60mm，C25混凝土，α1=1.0，fc=11.9N/mm，HPB235钢筋，fy=210N/mm2。位于次梁内跨上的板带，其内区格四梁整体连接，故其中间跨的跨中截面（M2、M3）和中间支座（Mc）计算弯矩可以减少20%，其他截面则不予以减少。板的配筋计算截面1B2CM(kN.m)M1MBM20.8M2Mc0.8Mc5.486-5.4863.7322.986-4.266-3.41342.8442.8442.8442.8442.8442.8430.128-0.1280.0870.070-0.100-0.0800.137-0.1370.0910.073-0.106-0.083466-466310249-361-283选钢筋φ10@160φ10@180φ8@140φ8@180φ8@130φ8@170实际配筋AS=491mm2AS=436mm2AS=359mm2AS=279mm2AS=387mm2AS=296mm2最小配筋率ρ=As/bh=249/(1000*60)=0.42%＞ρmin=0.2%。2.2次梁的设计本节内容是根据已知的荷载条件对次梁进行配筋设计，按塑性理论进行计算。1.确定次梁计算跨度及计算简图当按塑性内力重分布计算时，其计算跨度：中跨：l0=ln=5400-250=5150mm边跨：l0=1.025ln=1.025×(5400-120-250/2)=5284mml0=ln+a/2=(5400-120-250/2)+240/2=5275mm边跨计算跨度上式计算中取小值，即l0=5275mm当跨差不超过10%时，按等跨连续梁计算，计算简图如下：2.4荷载计算由板传来：3.186×2.1=6.691kN/m次梁肋自重：0.18×(0.4-0.08)×25×1.2=1.728kN/m次梁粉刷重：0.015×2×(0.4-0.08)×17×1.2=0.196小计：g=8.615KN/m活荷载设计值：q=13*2.1=27.3KN/m荷载总设计值：q+g=27.3+8.615=35.915KN/m，取荷载为35.92KN/m。3.内力计算因边跨与中跨的计算跨度相...
