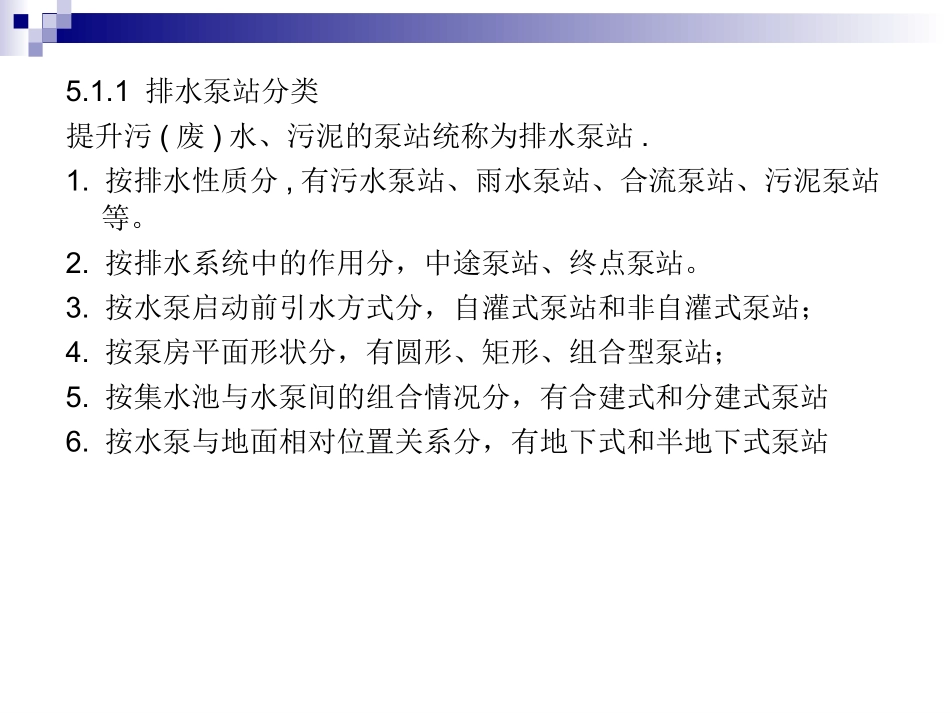

第５章排水泵站的设计5.1概述5.1.1排水泵站分类5.1.2排水泵站的基本组成和作用5.1.3排水泵站的基本类型5.1.4排水泵站的一般规定5.1.1排水泵站分类提升污(废)水、污泥的泵站统称为排水泵站.1.按排水性质分,有污水泵站、雨水泵站、合流泵站、污泥泵站等。2.按排水系统中的作用分，中途泵站、终点泵站。3.按水泵启动前引水方式分，自灌式泵站和非自灌式泵站；4.按泵房平面形状分，有圆形、矩形、组合型泵站；5.按集水池与水泵间的组合情况分，有合建式和分建式泵站6.按水泵与地面相对位置关系分，有地下式和半地下式泵站5.1.2排水泵站的基本组成和作用排水泵站的基本组成有格栅、集水池、机器间、辅助间,有时还附有专用变电所等.1.格栅：一般安装在集水池内,用来拦截雨水、生活污水和工业废水中大块的悬浮物和漂浮物,以保护水泵叶轮和管道配件避免堵塞和磨损,保证水泵正常运行.2.集水池：在一定程度上调节来水量的不均匀,以保证水泵在较均匀的流量下高效率工作.集水池的尺寸一般满足水泵吸入装置和格栅的安装要求.3.机器间(水泵间)：用来安装水泵机组和有关辅助设备.4.辅助间：为满足泵站运行和管理的需要,所设的一些辅助性用房,主要有修理间、储藏间、休息室、卫生间等.5.专用变电所：根据泵站电源的具体情况确定.5.1.3排水泵站的基本类型1.合建式圆形泵站采用卧式水泵\自灌式工作.适用于中\小型泵站,水泵台数不宜超过4台.2.合建式矩形泵站采用立式水泵\自灌式工作.适用于大\中小型泵站,水泵台数为4台或更多.3.分建式矩形泵站采用卧式水泵\非自灌式工作,集水池与泵站分开建设.适用于土质差\地下水位高,可降低施工难度和工程造价.5.1.4排水泵站的一般规定1.规模排水泵站的建筑物宜按远期规模设计,水泵机组可按近期水量配置,并可根据当地的发展随时增装水泵机组.2.占地面积与泵站性质\规模以及所处位置有关,可参考国内城市已有泵站的资料.3.排水泵站单独建设的规定城市排水泵站一般规模较大,对周围环境影响较大,因此宜采用单独的建筑物.工业企业及居住小区的排水泵站是否与其他建筑物合建可视污水性质及泵站规模等因素确定.4.排水泵站的位置需要提升的管段,并距排放水体较近,低洼处等5.2污水泵站的设计泵组的选择进水池容积计算确定泵站的建筑形式及泵组与管道的布置起重设备的选择和布置电器设备和自动化设备的选择施工方法的确定泵站的建筑与结构设计污水泵站是排水系统中的重要构筑物排水泵站设计中要解决的问题根据最大时、平均时、最小时流量及相应的全扬程，按照水泵的特性曲线选择水泵，要求选用的水泵在以上各种情况下能高效运转。污水泵的选择泵型工作泵数量/台备用泵数量/台同一型号1～415～61～2≥62两种型号1～415～62(各一)>62(各一)不小于最大一台泵的5min出水量，进水池大小要满足管道与设备的安装要求。人工操作每小时不宜多于4次，自动操作每小时不多于6次。进水池进水池最高水位和最低水位之间的容积。有效容积有效容积设计要求格栅位置进水池污水入口处作用阻挡粗大物质，保护水泵清渣方式人工、机械，目前一般采用机械格栅栅面与水面成60°~70°角，过栅流速0.6~1.0m/s，栅间空隙10~90mm(随水泵类型和大小而定)参数吸水管安装要求吸水管中流速0.7~1.5m/s每台泵布置单独的吸水管，力求短而直，以减小阻力损失吸水口设置喇叭口吸水口水平部分顺水流方向略微抬高与水泵连接处采用偏心大小头自灌式布置的水泵，吸水管上应安装闸阀出水管泵站进水池或上游窨井中设有应急出水口时采用一条总出水管泵站进水池或上游窨井中没有应急出口或泵站很大时采用两条总出水管出水管中流速0.8~2.5m/s不能小于0.7m/s出水管的所有管道应不妨碍交通、检修等，便于安装和拆卸泵组间水泵机组的平面布置一般按单排布置；泵组多时，可采用两排或交叉排列布置影响泵组间布置的因素水泵型号外形尺寸水泵台数泵站建筑形式布置要求泵组之间、泵组与墙壁之间有一定的距离，满足维修和安装需要污水泵站建筑要求泵组间的高度应便于设置的吊装泵站的地上部分一般采用自然通风，在地下间应设置机械通风设备无吊车起重设备的泵组间室内净高不小于3.0m有吊车起重设备的泵组间吊起物件与地面物件间有不小...
