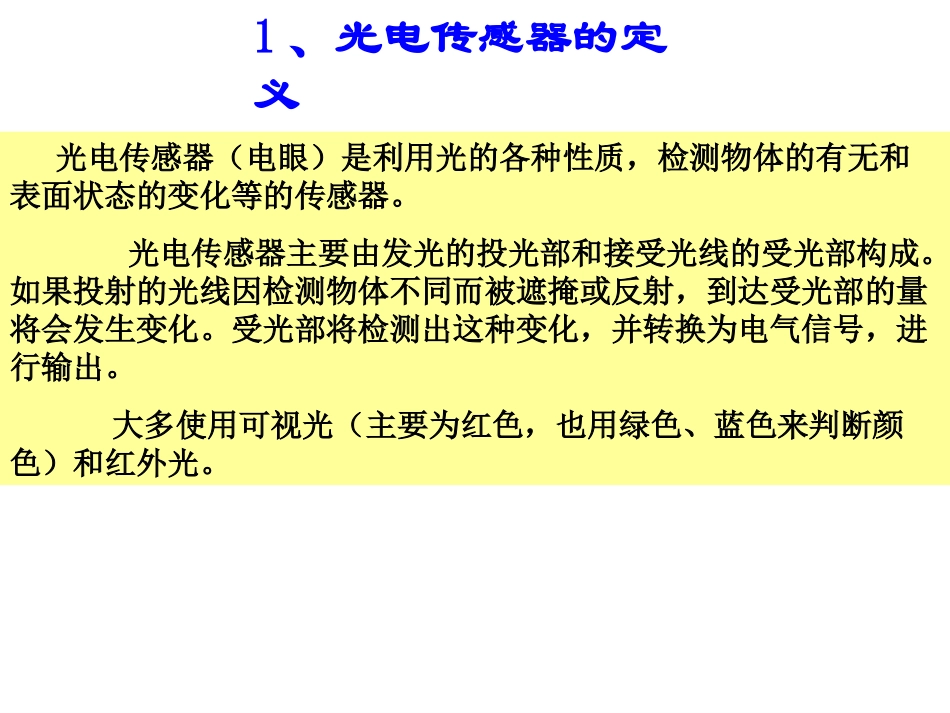

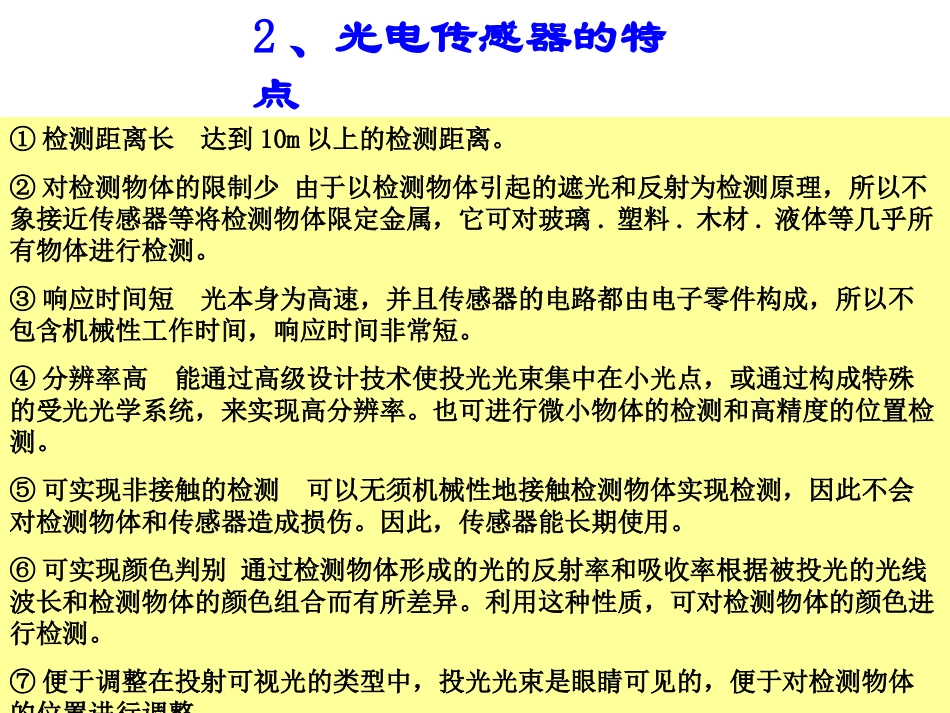

常用光电传感器常用光电传感器1、光电传感器的定义光电传感器（电眼）是利用光的各种性质，检测物体的有无和表面状态的变化等的传感器。光电传感器主要由发光的投光部和接受光线的受光部构成。如果投射的光线因检测物体不同而被遮掩或反射，到达受光部的量将会发生变化。受光部将检测出这种变化，并转换为电气信号，进行输出。大多使用可视光（主要为红色，也用绿色、蓝色来判断颜色）和红外光。2、光电传感器的特点①检测距离长达到10m以上的检测距离。②对检测物体的限制少由于以检测物体引起的遮光和反射为检测原理，所以不象接近传感器等将检测物体限定金属，它可对玻璃.塑料.木材.液体等几乎所有物体进行检测。③响应时间短光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响应时间非常短。④分辨率高能通过高级设计技术使投光光束集中在小光点，或通过构成特殊的受光光学系统，来实现高分辨率。也可进行微小物体的检测和高精度的位置检测。⑤可实现非接触的检测可以无须机械性地接触检测物体实现检测，因此不会对检测物体和传感器造成损伤。因此，传感器能长期使用。⑥可实现颜色判别通过检测物体形成的光的反射率和吸收率根据被投光的光线波长和检测物体的颜色组合而有所差异。利用这种性质，可对检测物体的颜色进行检测。⑦便于调整在投射可视光的类型中，投光光束是眼睛可见的，便于对检测物体的位置进行调整。3、光电传感器的常见分类光电传感器常见的主要分为3类。1、对射型为使投光器发出的光能进入受光器，对向设置投光器与受光器。如果检测物体进入投光器和受光器之间遮蔽了光线，进入受光器的光量将减少。掌握这种减少后可进行检测。2、回归反射型在投受光器一体型中，通常光线不会返回受光部。如果投光部发出的光线碰到检测物体，检测物体反射的光线将进入受光部，受光量将增加。掌握这种增加后可进行检测。3、扩散反射型在投受光器一体型中，通常投光部发出的光线将反射到相对设置的反射板上，回到受光部。如果检测物体遮蔽光线，进入受光部的光量将减少。掌握这种减少后可进行检测。4、光电传感器的其它种类套标机生产每日C产品使用到的色差电眼5、光电传感器原理11、光的性质1.1直射：光在空气中和水中时，总是直线传播。使用对射型传感器外置的开叉来检测微小物体便是运用了这种原理。1.2折射：是指光射入到曲折率不同的界面上时，通过该界面后，改变行进方向的现象。1.3反射：（正反射、回归反射、扩散反射）在镜面和玻璃平面上，光会以与入射角相同的角度反射，称为正反射。3个平面互相直角般组合的形状称为三面直角棱镜。如果面向三面直角棱镜投光，将反复进行正反射，最终的反射光将向投光的反方向行进。这样的反射称为回归反射。多数的回归反射板都是由数mm角的三面直角棱镜按规律排列而构成的。此外，在白纸等没有光泽性的表面上，光线将向各个方向反射，这样的反射称为扩散反射。扩散反射型将该原理作为检测方式。6、光电传感器原理21.4、偏光：光线可以表现为与其行进方向垂直的振动波。作为光电传感器的光源，主要使用LED。从LED投射的光线，会在与行进方向垂直的各个方向上振动，这种状态的光称为无偏光。将无偏光的光的振动方向限制在一个方向上的光学过滤器称为偏光过滤器。即从LED投光，并通过偏光过滤器的光线只在一个方向上振动，这种状态称为偏光（正确地说应为直线偏光）。在某一方向（例如纵方向）上振动的偏光，无法通过限制在其垂直方向（横方向）上振动的偏光过滤器。回归反射型的M.S.R功能（→③M.S.R.功能（MirrorSurfaceRejection：镜面体光泽清除）页）和作为对射型配件的防止相互干扰过滤器就是应用了这种原理。7、光电传感器原理32、光源2.1光的点亮方式2.1.1脉冲变调光:多数光电传感器采用脉冲变调光，基本以一定周期反复投光。由于很容易排除杂乱光的影响，所以可以实现长距离检测。在带防止相互干扰功能的类型中，投光的周期会根据干扰光和杂乱光而在一定范围内变化。2.1.2直流光:是连续投射一定光量的光线，在标记传感器等部分机型中使用。能得到高速响应性，但有检测距离短，容易受杂乱光影响等...
