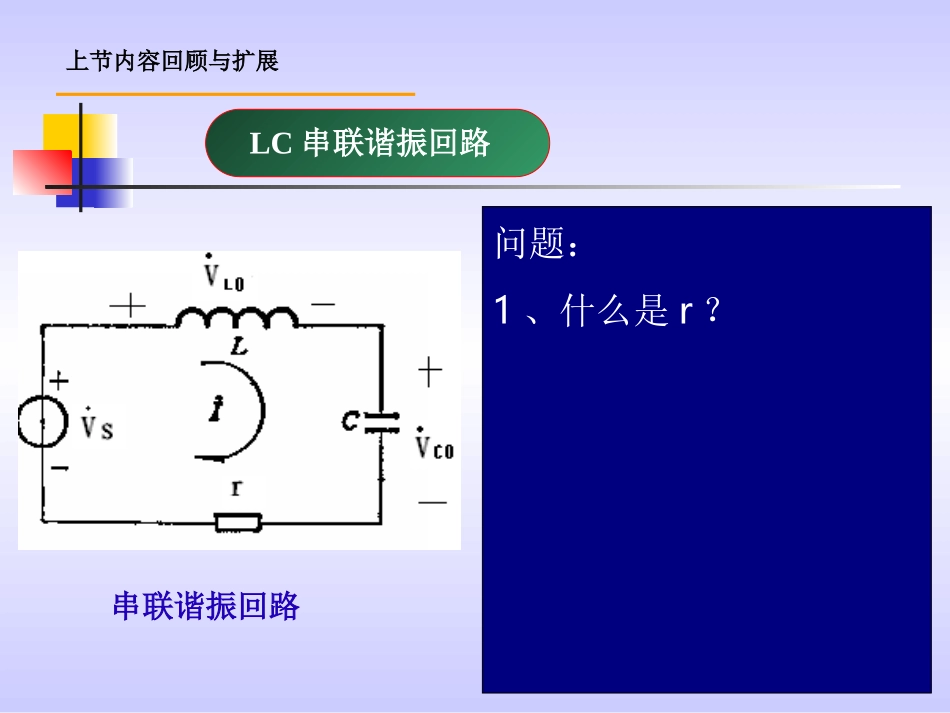

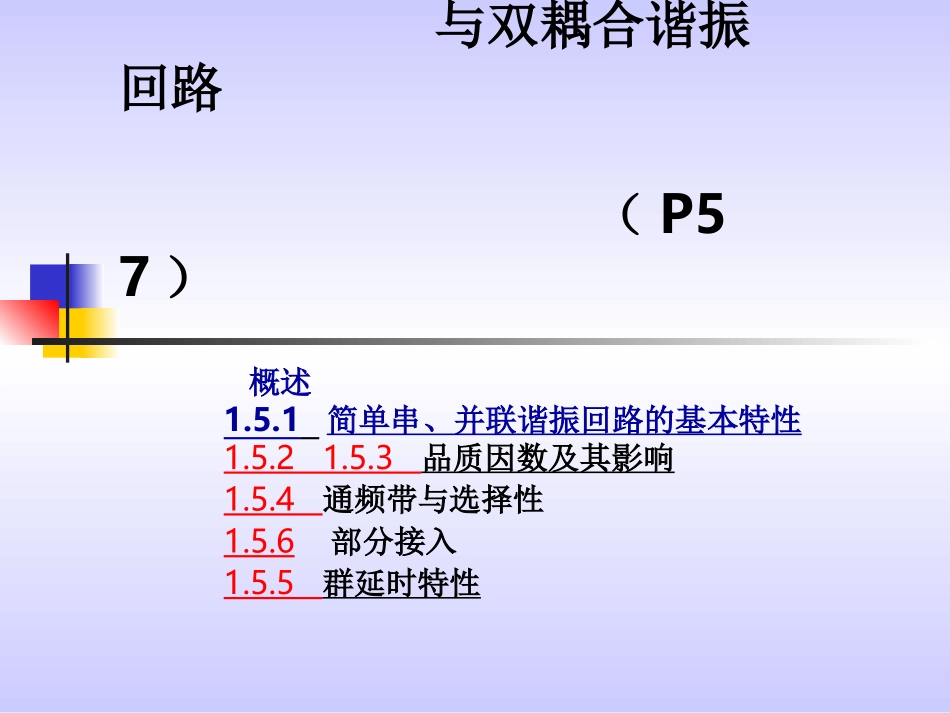

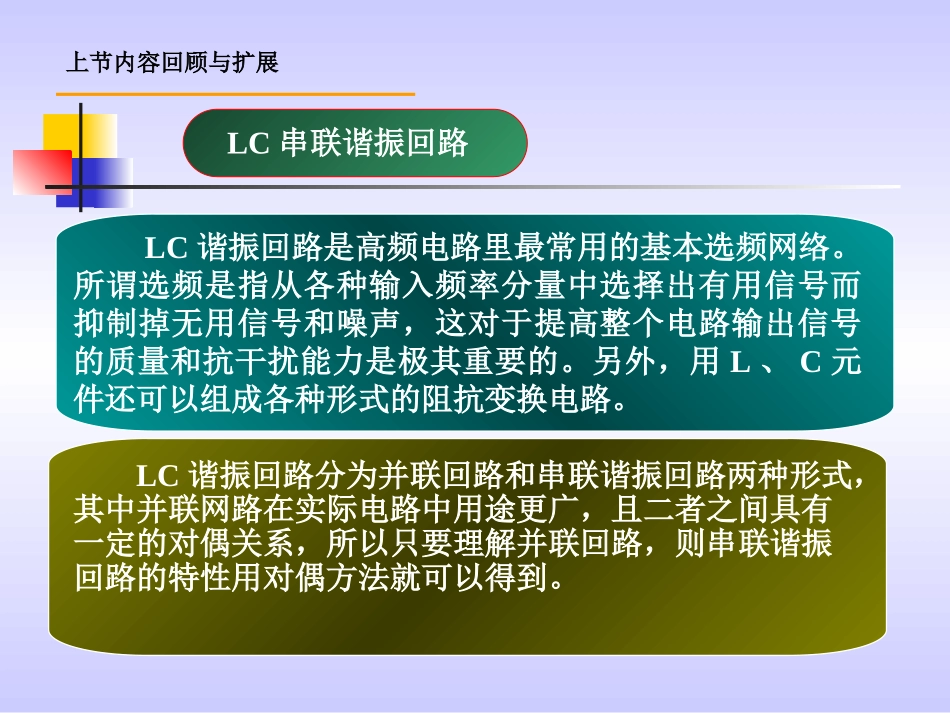

1.5简单串、并联谐振回路与双耦合谐振回路（P57）概述1.5.1简单串、并联谐振回路的基本特性1.5.21.5.3品质因数及其影响1.5.4通频带与选择性1.5.6部分接入1.5.5群延时特性上节内容回顾与扩展LC谐振回路是高频电路里最常用的基本选频网络。所谓选频是指从各种输入频率分量中选择出有用信号而抑制掉无用信号和噪声，这对于提高整个电路输出信号的质量和抗干扰能力是极其重要的。另外，用L、C元件还可以组成各种形式的阻抗变换电路。LC谐振回路分为并联回路和串联谐振回路两种形式，其中并联网路在实际电路中用途更广，且二者之间具有一定的对偶关系，所以只要理解并联回路，则串联谐振回路的特性用对偶方法就可以得到。LC串联谐振回路上节内容回顾与扩展LC串联谐振回路串联谐振回路问题：1、什么是r？●●趋肤效应r是代表电感的损耗！导线的直流电阻是当导线只通过直流或频率很低的交流时所呈现的电阻，此时导线横截面上电流密度(单位面积上的电流强度)可认为是均匀的。随着频率的逐渐增高，导线横截面上电流分布的不均匀现象会逐渐显著起来。上节内容回顾与扩展从趋肤效应的结果来看，相当于减小了导体的有效面积，从而增加了线圈的电阻值，电阻越大，损耗功率越大(r就大)，线圈在电路中感抗作用就越不明显，这是我们所不希望的。r表征了一部分趋肤效应的热损耗！r不能忽略！LC串联谐振回路在实际电感线圈中，除了以上讨论的导体电阻造成的损失外，还有其它原因造成的能量损失。上节内容回顾与扩展由于电磁辐射所引起的能量损失电容器损耗电阻的大小主要由介质材料决定。与电感线圈相比，电容器的损耗常常忽略不计。LC串联谐振回路上节内容回顾与扩展jxrCLjrCjLjrZ)1(1以“W0”为主,低容高感!LC串联谐振回路上节内容回顾与扩展LC串联谐振回路串联谐振回路问题：1、什么是r?2、什么是串联谐振频率？0100CLLC101()ZrjLrjXC1XLC时，，X＝0串联谐振电路的谐振频率：0上节内容回顾与扩展LC串联谐振回路以“W0”为主,低容高感!串联谐振回路上节内容回顾与扩展LC串联谐振回路串联谐振回路问题：1、什么是r？2、什么是串联谐振频率？3、回路电流I的特点？上节内容回顾与扩展LC串联谐振回路串联谐振时的电流：00()SSSVIIVVr谐振时回路电流最大，且与外加电压同相。tVvSscossSvVSSVVi11()()jSSsVVvIIeZrjLrjLCC相角为0.iXarctgr串联谐振回路上节内容回顾与扩展LC串联谐振回路串联谐振回路问题：1、什么是r？2、什么是串联谐振频率？3、回路电流I的特点？5、什么是Q?在无线电技术中通常不是直接用等效电阻r，而是引入线圈的品质因数这一参数来表示线圈及回路的损耗性能，品质因数定义为无功功率与有功功率之比。品质因数定义为无功功率与有功功率之比。设流过电感线圈的电流为I，则电感L上的无功功率为，电阻r的消耗功率为，得到电感的品质因数LI2rI2rLrILIQ22有功功率无功功率上节内容回顾与扩展LC串联谐振回路rCrCrLQ11上节内容回顾与扩展LC串联谐振回路串联谐振回路问题：1、什么是r？2、什么是串联谐振频率？3、回路电流I的特点？5、什么是Q?6、什么是电压谐振？上节内容回顾与扩展LC串联谐振回路电容C上的电压：SSCVjQVrLjV000电容上的电压同样为信号源电压的Q0倍，仅相位与电感上的电压相反，因此串联谐振称为电压谐振。001LQr00QVjVSL00||QVVSL0Q定义品质因数电感线圈上的电压在谐振时为信号源电压的倍。谐振时矢量图1.5.1简单串并联谐振回路的基本特性LC并联谐振回路CjLjrCjLjrZP11)(在工程中总是满足rLLCB1111()()LCZCrrjLjCCLL11()PCrYjCGjBZLLPCrGL1()1()rjLjCZrjLC1.5.1简单串并联谐振回路的基本特性LCB1PCrGLLC并联谐振回路并联谐振回路的谐振电阻CrLGRPP1P10BCL并联谐振回路的谐振频率LCP1当B=0时，回路谐振。11()PCrYjCGjBZLL1.5.1简单串并...
