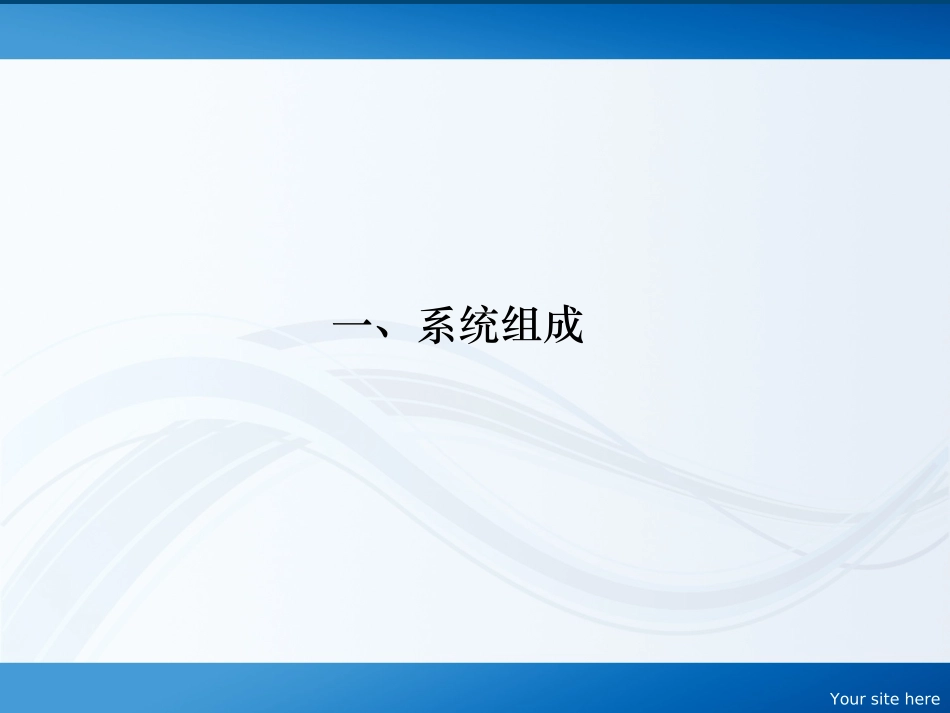

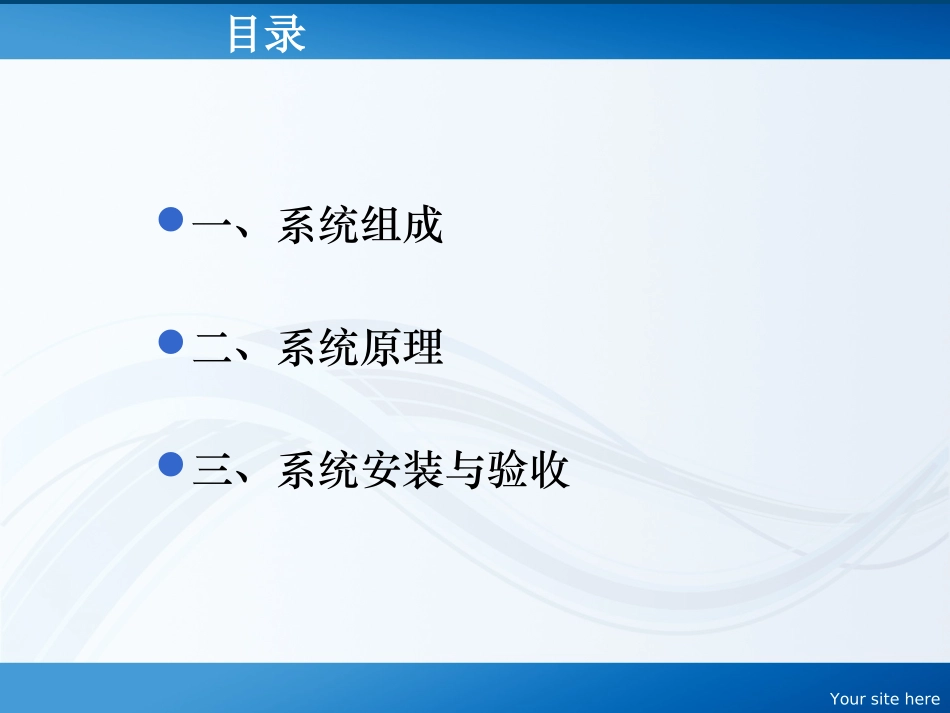

固定污染源烟气自动监测系统原理2010.4.19Yoursitehere目录一、系统组成二、系统原理三、系统安装与验收Yoursitehere一、系统组成Yoursitehere一、系统组成1.颗粒物排放浓度监测子系统2.气态污染物排放浓度监测子系统（SO2、NOx）3.烟气参数监测子系统（温度、流速、氧含量、湿度等）4.数据采集与处理系统（显示、存储、打印、传输等）Yoursitehere一、系统组成Yoursitehere一、系统组成Yoursitehere一、系统组成Yoursitehere二、系统原理Yoursitehere二、系统原理-----颗粒物CEMS一、颗粒物CEMS透光度颗粒物监测仪器光散射法颗粒物监测仪器光闪烁法颗粒物监测仪器β射线法颗粒物监测仪器电荷法颗粒物监测仪器Yoursitehere二、系统原理-----颗粒物CEMS1、透光度颗粒物监测仪器方法：单光程、双光程光源：红光或远红外技术特点：可以连续监测颗粒物浓度；因振动、温度等因素易使光路准直发生偏移；光学器件易受烟气污染，应定期擦拭；受烟气中颗粒物特性及尺寸分布的影响；对于湿式除尘器的场合，选用应慎重；不适合低浓度Yoursitehere二、系统原理-----颗粒物CEMS单光程透光度颗粒物监测仪器接收器信号处理器发射器Yoursitehere二、系统原理-----颗粒物CEMS双光程透光度颗粒物监测仪器Yoursitehere二、系统原理-----颗粒物CEMS2、光散射法颗粒物监测仪器方法：前散射法、后散射法、边散射法光源：红光或可见光技术特点：易安装维护；适合低浓度；受烟气中颗粒物特性及尺寸分布的影响；液滴影响。Yoursitehere二、系统原理-----颗粒物CEMS光散射法颗粒物监测仪器原理颗粒物粒子光捕集器区域前散射区域90度区域散射光强度光捕集器区域光捕集器区域后散射区域发射光反射折射吸收衍射光Yoursitehere二、系统原理-----颗粒物CEMS后散射法颗粒物监测仪器光源光电接收器透镜Yoursitehere二、系统原理-----颗粒物CEMS后散射法颗粒物监测仪器Yoursitehere二、系统原理-----颗粒物CEMS后散射法颗粒物监测仪器Yoursitehere二、系统原理-----颗粒物CEMS3、光闪烁法颗粒物监测仪器原理：当颗粒物移动通过光束时，用检测器检测浊度的快速波动。波动光强与平均光强比值，正比与颗粒物浓度。技术特点：一般单通道；能够测低浓度尘；校零校标困难；低流速影响；颗粒物密度影响；液滴影响。Yoursitehere二、系统原理-----颗粒物CEMS4、β射线法颗粒物监测仪器原理：使已知体积的烟气通过收集颗粒物的滤膜，由测量吸收的β射线确定颗粒物质量浓度。技术特点：直接测量质量浓度；不受颗粒物特性影响；液滴影响；抽取式采样存在困难。Yoursitehere二、系统原理-----颗粒物CEMSβ射线法颗粒物监测仪器Yoursitehere二、系统原理-----颗粒物CEMS5、电荷法颗粒物监测仪器原理：利用摩擦起电原理，所有颗粒物均有电荷，当电荷不等时，会发生电荷转移，颗粒物碰撞、冲击在探针产生直流电(DC)，电流正比颗粒物动量。技术特点：较适用于检测滤袋泄漏；影响因子太多，定量不太可靠。Yoursitehere二、系统原理-----气态污染物CEMS二、气态污染物CEMS取样方法二氧化硫氮氧化物稀释取样法紫外荧光化学发光直接抽取法非分散红外非分散红外非分散紫外定电位电解定电位电解直接测量法DOASDOAS紫外吸收Yoursitehere二、系统原理-----气态污染物CEMS（一）、稀释取样法CEMSYoursitehere二、系统原理-----气态污染物CEMS1、采样方式内稀释法Yoursitehere二、系统原理-----气态污染物CEMS外稀释法Yoursitehere二、系统原理-----气态污染物CEMS2、管路系统稀释气需要免于油、颗粒物、二氧化碳、氮氧化物和二氧化硫的污染。稀释法取样管线、校准和清洗反吹管线多采用惰性材料，如Teflon等。取样管线尽量不要超过100米Yoursitehere二、系统原理-----气态污染物CEMS3、分析仪原理紫外荧光法SO2分析仪烟气样气进入仪器的反应室，在190nm～230nm的紫外光照射下，生成激发态的SO*2。激发态的SO*2主要通过荧光过程回到基态，其发射的荧光强度与SO*2的浓度成正比。利用光电倍增管接收荧光，即可得到待测样气中的SO2浓度。Y...
