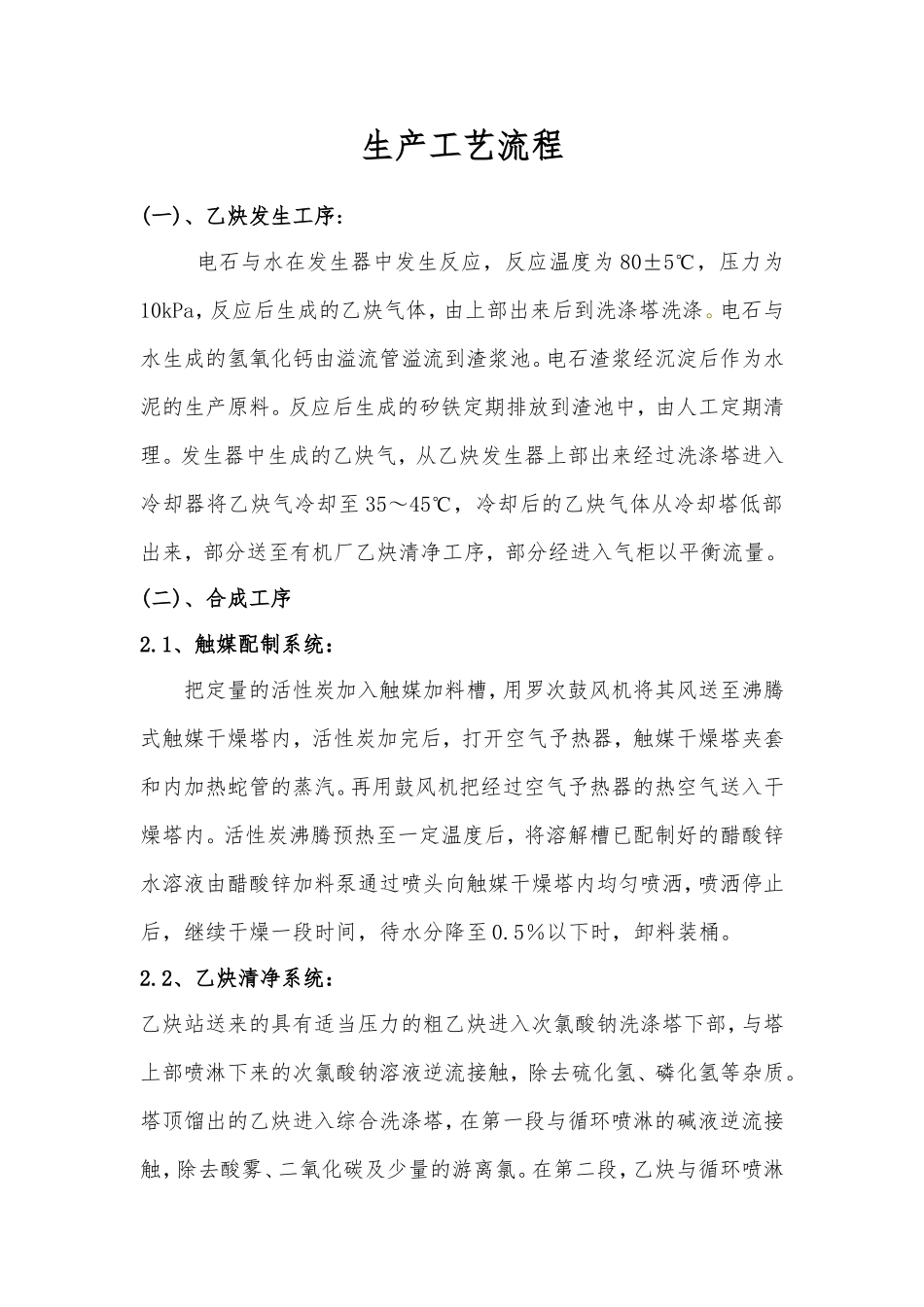

生产工艺流程(一)、乙炔发生工序:电石与水在发生器中发生反应，反应温度为80±5℃，压力为10kPa，反应后生成的乙炔气体，由上部出来后到洗涤塔洗涤。电石与水生成的氢氧化钙由溢流管溢流到渣浆池。电石渣浆经沉淀后作为水泥的生产原料。反应后生成的矽铁定期排放到渣池中，由人工定期清理。发生器中生成的乙炔气，从乙炔发生器上部出来经过洗涤塔进入冷却器将乙炔气冷却至35～45℃，冷却后的乙炔气体从冷却塔低部出来，部分送至有机厂乙炔清净工序，部分经进入气柜以平衡流量。(二)、合成工序2.1、触媒配制系统：把定量的活性炭加入触媒加料槽，用罗次鼓风机将其风送至沸腾式触媒干燥塔内，活性炭加完后，打开空气予热器，触媒干燥塔夹套和内加热蛇管的蒸汽。再用鼓风机把经过空气予热器的热空气送入干燥塔内。活性炭沸腾预热至一定温度后，将溶解槽已配制好的醋酸锌水溶液由醋酸锌加料泵通过喷头向触媒干燥塔内均匀喷洒，喷洒停止后，继续干燥一段时间，待水分降至0.5％以下时，卸料装桶。2.2、乙炔清净系统：乙炔站送来的具有适当压力的粗乙炔进入次氯酸钠洗涤塔下部，与塔上部喷淋下来的次氯酸钠溶液逆流接触，除去硫化氢、磷化氢等杂质。塔顶馏出的乙炔进入综合洗涤塔，在第一段与循环喷淋的碱液逆流接触，除去酸雾、二氧化碳及少量的游离氯。在第二段，乙炔与循环喷淋的低温水逆流接触，除去氢氧化钠、碳酸钠等雾滴和饱和的水蒸汽。塔顶乙炔进入乙炔干操塔除去乙炔中微量水分及有机杂质后进入合成系统。2.3、醋酸乙烯合成系统:清净后的精乙炔与来自气体分离塔顶的循环乙炔混合用乙炔鼓风机加压后，定量地送入醋酸蒸发器内，乙炔和醋酸混合气从醋酸蒸发器出来，然后进入反应器底部。反应气体从反应器顶部出来，气体进入气体分离塔。大部分循环液经板式换热器（RJ107）用盐水冷却后进入三段循环使用。部分作反应液采出，进入反应液收集槽后，用泵送往罐场贮槽。2.4、乙炔回收系统:来自分TQ-103顶部的乙炔，进入气体吸收塔底部，与塔顶喷淋下来的低温吸收液逆流接触，乙炔被溶解吸收。不被吸收的氮气等由塔顶放空。吸收塔釜吸收液由泵送入解吸塔。解吸后的釜液用泵少部分回至解吸塔顶，大部分返回至吸收塔塔顶。解吸出来的乙炔进入水洗塔。洗涤水从塔釜引出，用泵送出部分至精馏萃取塔。作洗涤塔二段循环液,落入塔釜。乙炔与两段吸收液逆流接触除去乙醛后送往清净工序综合洗涤塔。(三)、精馏工序:3.1、粗分系统:合成反应液给第一精馏塔加料，塔顶馏出，冷凝液入第一馏出槽，用第一馏出泵送出，部分做塔内回流，部分给第七精馏塔下部加料，第七精馏塔上部加合成小回收送来的乙醛水。塔顶回收液返回第一精馏塔，萃取液乙醛水经界面调节器流给精馏九塔加料。釜液给第二精馏塔加料。塔顶馏出精醋酸乙烯部分回流部分送至罐场精醋酸乙烯槽。第二精馏塔釜液醋酸及少量丁烯醛、醋酐、二醋酸亚乙酯、焦油等由二塔釜液泵送第五精馏塔的加料。3.2、醋酸乙烯精制系统:将的聚合第二精馏塔顶送来的醋酸乙烯及第四精馏塔釜液给第三精馏塔加料塔下部侧线气相采出精醋酸乙烯送聚合。低沸物醋酸甲酯、乙醛、丙酮及部分醋酸乙烯从塔顶馏出，部分回流，部分给第四精馏塔加料，釜液为含醋酸、丁烯醛及硫叉二苯胺的醋酸乙烯溶液，作循环DTA。第四精馏塔塔顶馏出，部分回流。部分送第八精馏塔。釜液返回第三精馏塔加料。3.3、醋酸精制系统:残渣蒸发器醋酸气相直接给第五精馏塔气相加料。第二塔釜液给第五精馏塔加料，塔顶馏出的醋酸、水和丁烯醛部分回流，部分给第六精馏塔加料。塔下部侧线气相采出精醋酸送合成使用。釜液醋酸中含有高沸物及焦油等，经釜液送往残渣蒸发器。第六精馏塔塔顶馏出丁烯醛、醋酸、水及少量的醋酸乙烯、乙醛等外销，釜液送往回收工序第六釜精馏塔。(四)、聚合工序:4.1、引发剂配制系统:回收甲醇自罐场来加入引发剂配制槽。AZN从加料口经漏斗加入，经搅拌溶解并分析合格后给聚合釜加料。4.2、聚合反应系统:VAC由罐场来的醋酸乙烯送入第一聚合釜。经部分聚合后送第二聚合釜。聚合反应到一定时候送聚合第一精馏塔。4.3、一塔系统:未反应的VAC与甲醇形成共沸物从塔顶馏出，部分经回...
