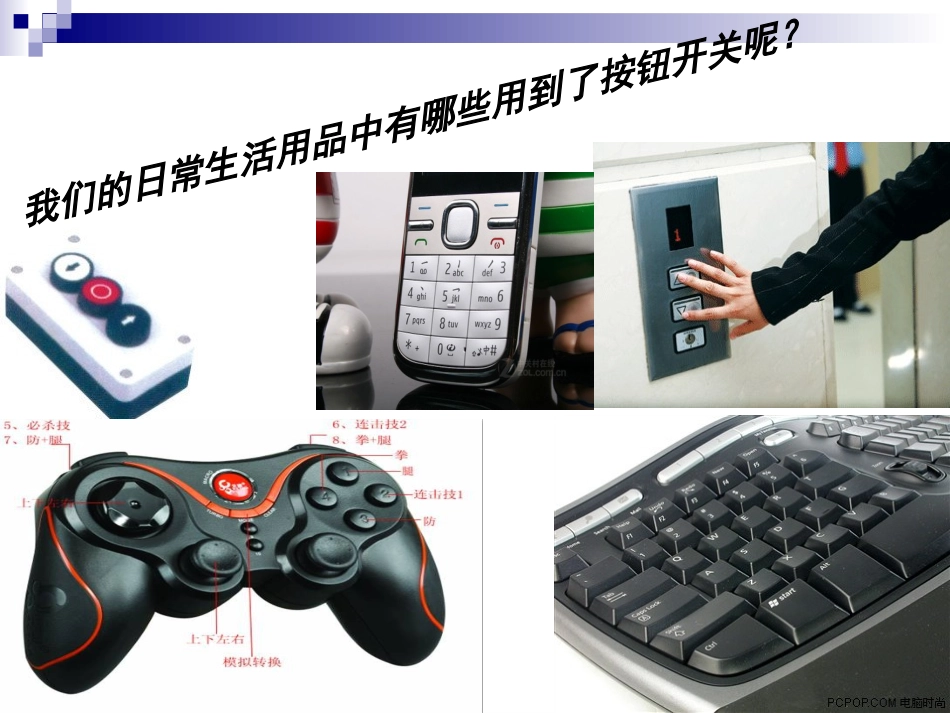

从人机工程学角度分析按钮类操纵器（按钮开关）设计：第二小组设计：第二小组指导教师：刘慧目录1.生活中常见的按钮开关2.按钮开关的定义3.按钮开关的作用4.按钮开关的分类5.按钮开关在人机设计中需要考虑的地方6.总结我们的日常生活用品中有哪些用到了按钮开关呢？按钮类的操纵器，顾名思义，是需要我们通过“按”、“压”这种方式才能完成对操纵器的控制的。0102030405060708090打字按鼠标打手机坐电梯同学1同学2同学3看看他们一天要按多少次...是一种结构简单，应用十分广泛的主令电器。在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。按钮开关（一般情况下，它不直接控制主电路的通断）按钮开关可以完成启动、停止、正反转、变速以及互锁等基本控制。通常每一个按钮开关有两对触点。每对触点由一个常开触点和一个常闭触点组成。当按下按钮，两对触点同时动作，常闭触点断开，常开触点闭合。按钮开关的作用按钮开关的结构种类1.普通揿钮式2.蘑菇头式3.自锁式4.自复位式5.旋柄式6.带指示灯式7.带灯符号式8.钥匙式按用途和触头的结构不同分类别看一个按钮很小，其实它的内部构造并不简单！在日常生活中，我们每天都要和形形色色的按钮打交道。那么，怎样的按钮开关设计才算是好的呢？按钮和按键式开关的基本尺寸应符合图1和表1规定。图1操纵方式按钮按键基本尺寸行程c按动频率次／minda×b用食指按动按钮用拇指按动按钮用手掌按动按钮3～5101215305010×512×718×820×12<22～33～54～63—85～10<2<10<10<10<5<3手指按动按键10151818～203～54～64～65～10<10<10<1<1表1注：带手套操作时最小直径为18mm。按钮单(食)指操作单指依次连续操作各个手指都用12612502512在同一平面相邻且相互平行配置的按钮操纵器开关不产生相互干涉的内侧间隔距离应符合表2：按钮式和按键式开关的作用力应符合表3的规定操纵方式作用力N食指按动按钮1～8大拇指按动按钮8～35手掌按动按钮10～50按动按键2.5～16表3表2在具有多个操纵器的系统中，为了提高操作者辨别操纵器的效果，应对操纵器进行编码。编码方式主要有:形状、位置、大小、操作方法、颜色和标记等。每一种编码方式都有优点和弊端，往往把它们组合起来使用，以弥补各自的不足之处。1.形状将不同功能的操纵器，设计成不同的形状及表纹，便于操作者辨认，不易发生混淆。它是一种容易被视觉特别是触觉辨识的编码方式。2.位置是通过位置安排不同来识别操纵器的一种方式。键盘上的按键就是一个很好的例子。3.大小它是通过操纵器的尺寸大小不同来识别控制器的一种方式。作用：这种编码可以为视觉和触觉提供信息。4.操作方法它是通过来自不同操作方法产生的运动觉差异来识别控制器的一种方式。它不能用于时间紧迫或准确度高的控制场合。为了有效地使用这种编码，需要使每个控制器的动作方向、移动量和阻力等有明显区别。这种编码很少单独使用，而是作为与其他编码组合使用时的一种备用方式，以证实控制器最初的选择是否正确。5.颜色它是利用颜色不同来识别控制器的一种方式。颜色编码特别有利于视觉搜索作业，但人对颜色的识别能力有限，一般不过10余种，颜色过多容易混淆，不利于识别。常用的颜色有红、橙、黄、绿、蓝等。颜色编码一般不单独使用，往往与形状、位置、大小编码组合使用。6.标记它是通过标注图形符号或文字来识别控制器的一种方式。在控制器的上面或旁边，用符号或文字标明其功能，有助于提高识别效率。结语按钮开关在我们的生活中无处不在，我们的生活离不开它。通过“从人机工程学角度分析按钮类操纵器（按钮开关）”，能够了解到生活中常见的按钮开关有哪些，并且了解到按钮开关的人机设计都需要考虑哪些因素。
