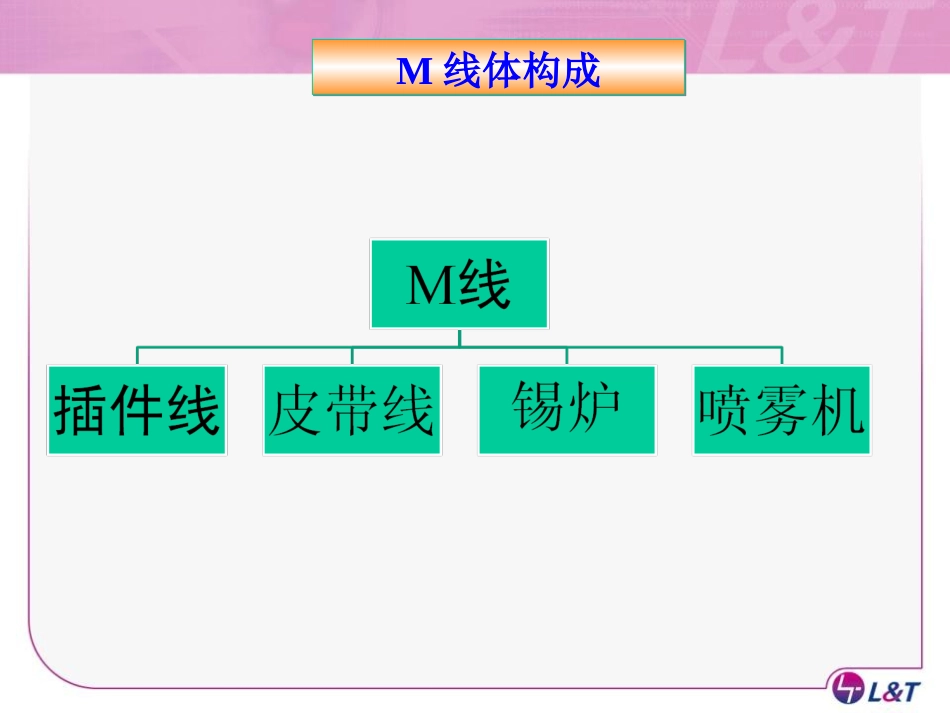

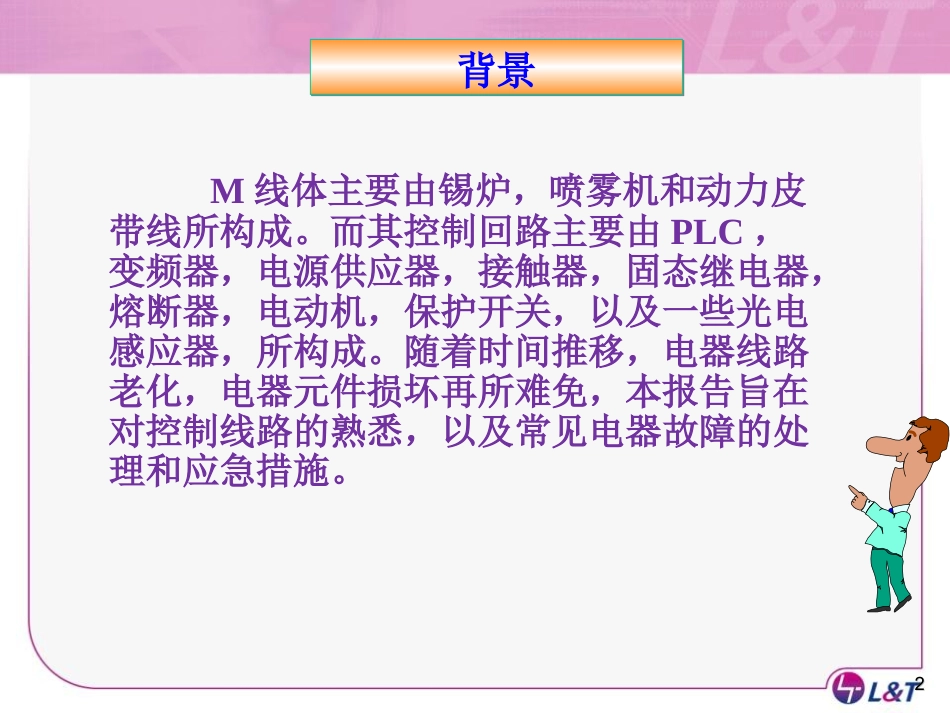

M线控制线路及故障时应急对策M线控制线路及故障时应急对策报告人：TE-FL程海峰Date：July.7-2011报告人：TE-FL程海峰Date：July.7-201122背景背景M线体主要由锡炉，喷雾机和动力皮带线所构成。而其控制回路主要由PLC，变频器，电源供应器，接触器，固态继电器，熔断器，电动机，保护开关，以及一些光电感应器，所构成。随着时间推移，电器线路老化，电器元件损坏再所难免，本报告旨在对控制线路的熟悉，以及常见电器故障的处理和应急措施。M线体构成M线体构成目录目录•一、M线控制回路所用到的电器元件及部分功能讲解•二、喷雾机电气图•三、锡炉电气原理图•四、应急处理方案１变频器２电容３滤波器４稳压器５热电偶６继电器７接触器８固态继电器９编码器10热继电器11PLC可编程控制器12熔断器13时间继电器14直流电源15空气开关16温控器17指示灯１变频器２电容３滤波器４稳压器５热电偶６继电器７接触器８固态继电器９编码器10热继电器11PLC可编程控制器12熔断器13时间继电器14直流电源15空气开关16温控器17指示灯一、M线控制回路所用到的电器元件及部分功能讲解一、M线控制回路所用到的电器元件及部分功能讲解名詞解析变频器：变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能滤波器：是一种用来消除干扰杂讯的器件，将输入或输出经过过滤而得到纯净的交流电热电偶：两种不同成份的导体两端接合成回路，当两个接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应。热电偶是利用这种原理进行温度测量的固态继电器：电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的隔离。固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载编码器：将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。名詞解析变频器：变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能滤波器：是一种用来消除干扰杂讯的器件，将输入或输出经过过滤而得到纯净的交流电热电偶：两种不同成份的导体两端接合成回路，当两个接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应。热电偶是利用这种原理进行温度测量的固态继电器：电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的隔离。固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载编码器：将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。一、M线控制回路所用到的电器元件及部分功能讲解一、M线控制回路所用到的电器元件及部分功能讲解主回路图二、喷雾机电气原理图讲解二、喷雾机电气原理图讲解主回路总电由一总空开控制。运输电机由DV1234调速器控制；DV1234由继电器与热继电器控制；出现异常时可依次查询。控制电路图旋转开关旋转开关导通后，控制系统开始得电，滤波器将输入电源干扰信号滤除，输入到开关电源；开机后界面无电源可查询Fuse3滤波器以及开关电源是否正常。IO接线图PLC输入端公共端为0V，输入信号为+24V时点位通；输出端公共端为+24V，二、喷雾机电气原理图讲解二、喷雾机电气原理图讲解模拟量输出模块与运输控制器接线图PLC通过模拟量输出模块EM232将数字量转化为模拟量输出，给SPC运输控制器，DV1234再根据输入信号大小来控制调节运输电机的转速PLC与步进马达驱动器接线图PLC与步进马达驱动器接线图编码器每旋转一圈输出一定数量脉冲信号给PLC，PLC通过计算脉冲数量来判定步进电机运行位置；I0.1与I0.2为光电输入信号；I0.6与I0.7为浮球开关；以上各输入信号都为0V时，PLC输入端导通。电源供应器给步进电机控制器提供36V直流电当步进驱动器接收到一个脉冲信号，它就驱动步进马达按设定的方向转动一个固定的角度（及步进角）PLCQ0.0Q0.1分别控制其脉冲信号数和脉冲方向；PLC与步进马达驱动器接线图步进马达驱动器端子功能标...
