S7-200 称重模块VIP免费

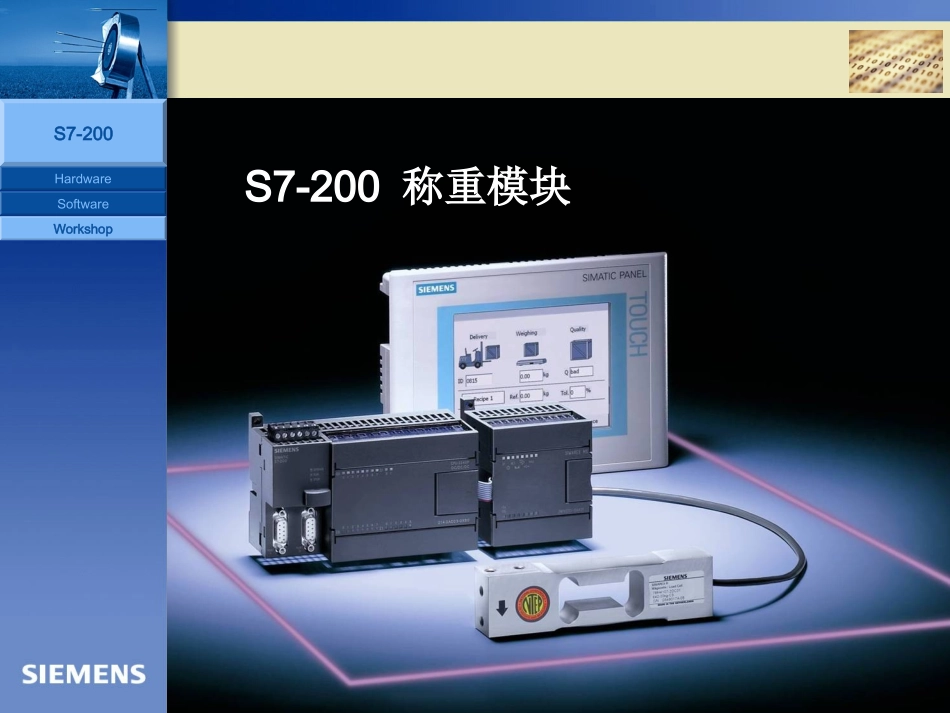

S7-200 称重模块_第1页
1/97

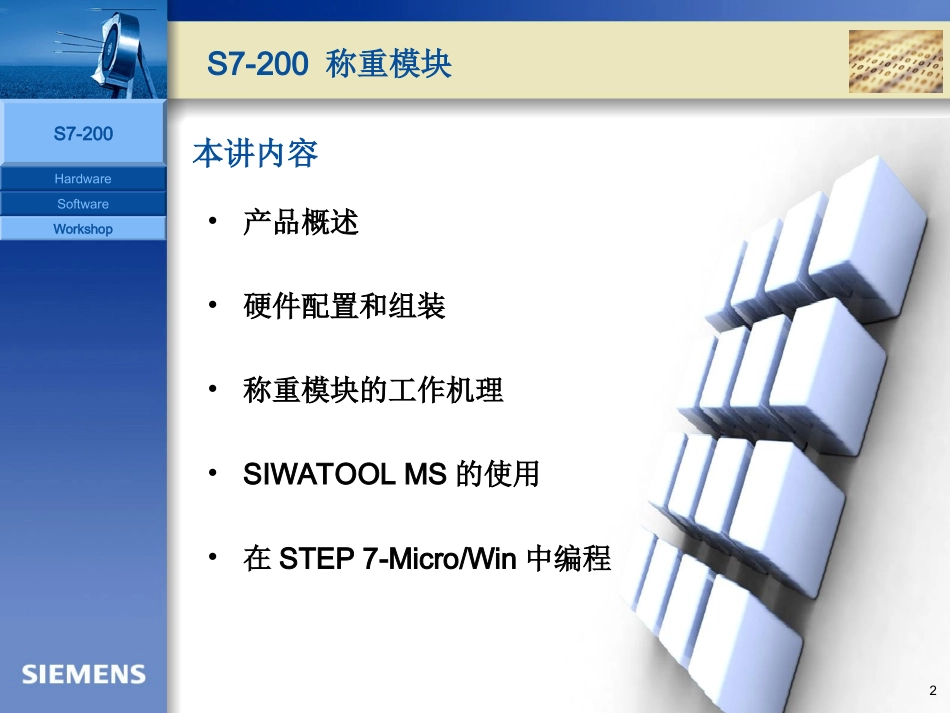

S7-200 称重模块_第2页
2/97

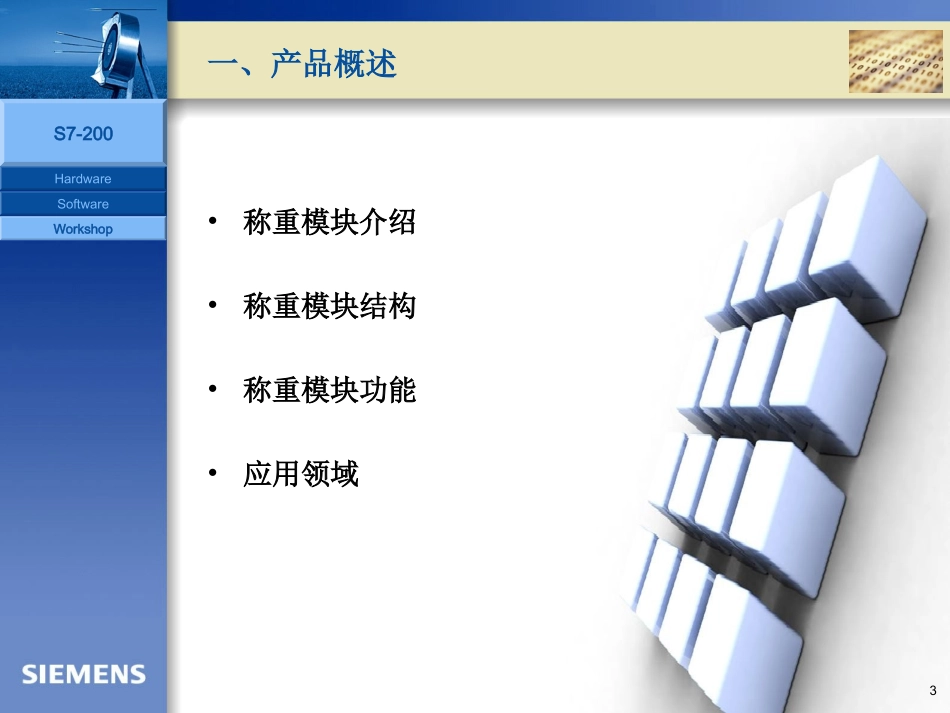

S7-200 称重模块_第3页
3/97
HardwareSoftwareWorkshopS7-2001S7-200称重模块HardwareSoftwareWorkshopS7-2002•产品概述•硬件配置和组装•称重模块的工作机理•SIWATOOLMS的使用•在STEP7-Micro/Win中编程本讲内容2S7-200称重模块HardwareSoftwareWorkshopS7-2003•称重模块介绍•称重模块结构•称重模块功能•应用领域3一、产品概述HardwareSoftwareWorkshopS7-2004SIWAREXMS(微量秤)是一种多用途的、灵活的称量模块。只要在S7-200自动化系统中应用到称重,或者有必要进行力的测量时,都可以使用这个称重模块。SIWAREXMS模块能发挥现代自动化系统的所有优势。其中包括:综合通信、诊断系统和可以方便使用的配置工具(SIWATOOLMS)。一、产品概述1.称重模块介绍HardwareSoftwareWorkshopS7-2005SIWAREXMS具有以下优势:•在SIMATICS7-200系统中使用具有标准化连接技术和综合通信功能•可以利用STEP7Micro/Win4.0SP2及更高版本进行标准化配置•分辨率高达16位的重量测量或力测量•0.05%的高准确性•20ms或33ms的快速测量时间•极限值的监视一、产品概述1.称重模块介绍HardwareSoftwareWorkshopS7-2006•能灵活地适应SIMATIC控制方面的不同要求•通过RS-232接口,使用SIWATOOLMS程序,就能方便地实现称重模块的设置•不需要使用调整重量就可实现理论设置•模块更换方便,无需重新设置•适用于1类防爆区域的安全称重传感器电源(SIWAREXIS选项)•诊断功能一、产品概述1.称重模块介绍HardwareSoftwareWorkshopS7-2007SIWAREXMS是SIMATICS7-200的一个扩展模块,可以与系统的其它扩展模块一起工作。称重模块包含以下几个扩展接口:•称重传感器接口•电源接口•TTY接口•RS-232称重传感器、电源和TTY接口都是螺钉端子,RS-232为一具有9针D-子连接器的串行接口。SIWAREXMS在SIMATIC中的操作保证了称量电子装置在自动化系统中的充分集成。一、产品概述2.称重模块结构HardwareSoftwareWorkshopS7-2008称重模块与其它模块的连接与集成如图所示一、产品概述2.称重模块结构HardwareSoftwareWorkshopS7-2009•SIWAREXMS的主要任务是测量实际的重量值。SIWAREXMS集成在SIMATIC中,能够将处理后的重量值直接传送给在PLC。•SIWAREXMS已经在工厂内预先调节好。这就意味着,无需使用任何调节重量,就可以将秤调节到它的理论设置;而且,模块也能够随意更换,不需要重新调节秤。一、产品概述3.称重模块功能HardwareSoftwareWorkshopS7-20010•SIWAREXMS具有两个串行接口。一个是TTY接口,用于连接远程数字显示器。另一个是RS-232接口,可以连接一台PC,用于使用SIWATOOLMS来设置称重模块。•SIWAREXMS称量模块也能用于爆炸危险区域(2类区域)。通过配备一个防爆接口SIWAREXIS或SIWARESPi选件,称重传感器就能获得在1类防爆区域中使用的安全电源。一、产品概述3.称重模块功能HardwareSoftwareWorkshopS7-20011•在需要记录来自应变仪传感器或称重传感器信号的所有场合,SIWAREXMS是最佳选择。•作为称量电子装置系统,SIWAREXMS能提供高的测量精度,并且SIWAREXMS的测量时间为20ms(或30ms),因此该模块也能用作力测量的电子评估装置。一、产品概述4.应用领域HardwareSoftwareWorkshopS7-20012SIWAREXMS具体可以应用到以下场合:•非自动化的称量仪表•间断与连续的称重过程•筒仓或料仓的填充料位监视•吊车及缆绳负荷的测量•工业电梯或轧机机组的负荷测量•在爆炸危险区域内的称量(利用SIWAREXIS或PI防爆接口,在区域2或区域1内);•监视皮带张力;•力的测量,容器磅秤,平台磅秤,和吊车秤。一、产品概述4.应用领域HardwareSoftwareWorkshopS7-20013•配置硬件•组装•连接和配线13二、硬件配置和组装HardwareSoftwareWorkshopS7-20014SIWAREXMS是运行在SIMATICS7-200自动化系统中的一个模拟扩展模块。每个CPU架子上可以布置的SIWAREXMS扩展模块的最大数量对应于S7-200系统手册上规定的每种CPU类型的扩展模块的最大数量:二、硬件配置和组装1.配置硬件HardwareSoftwareWorkshopS7-20015SIWAREXMS是一种高精度的测量仪器,它必须可靠地测量低信号电平(大约1.5μV)。因此,要想获得无故障的操作,合适的组装和电缆连...
