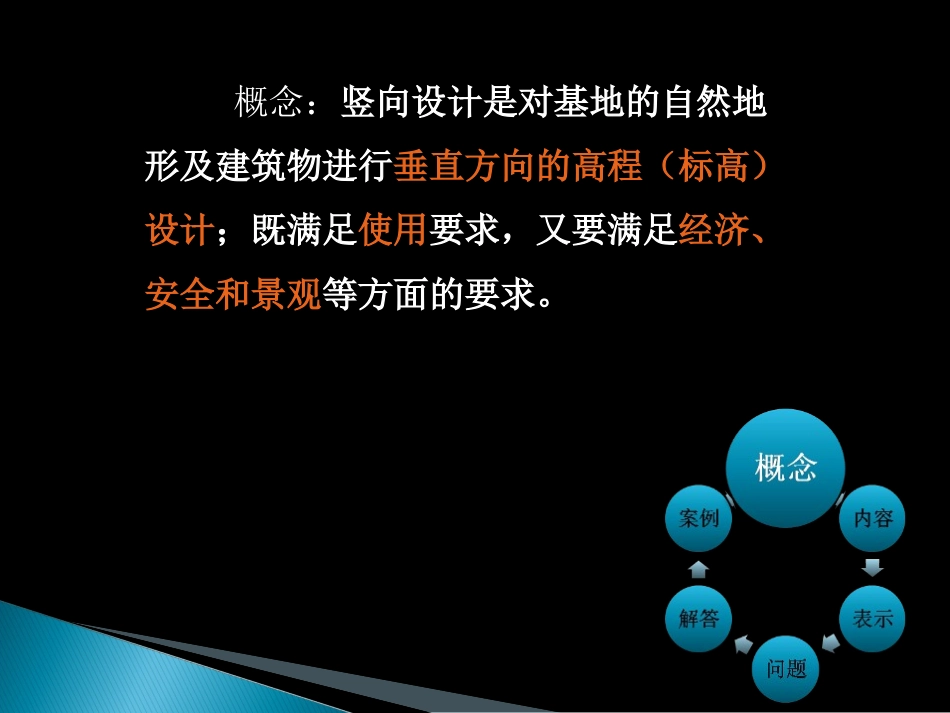

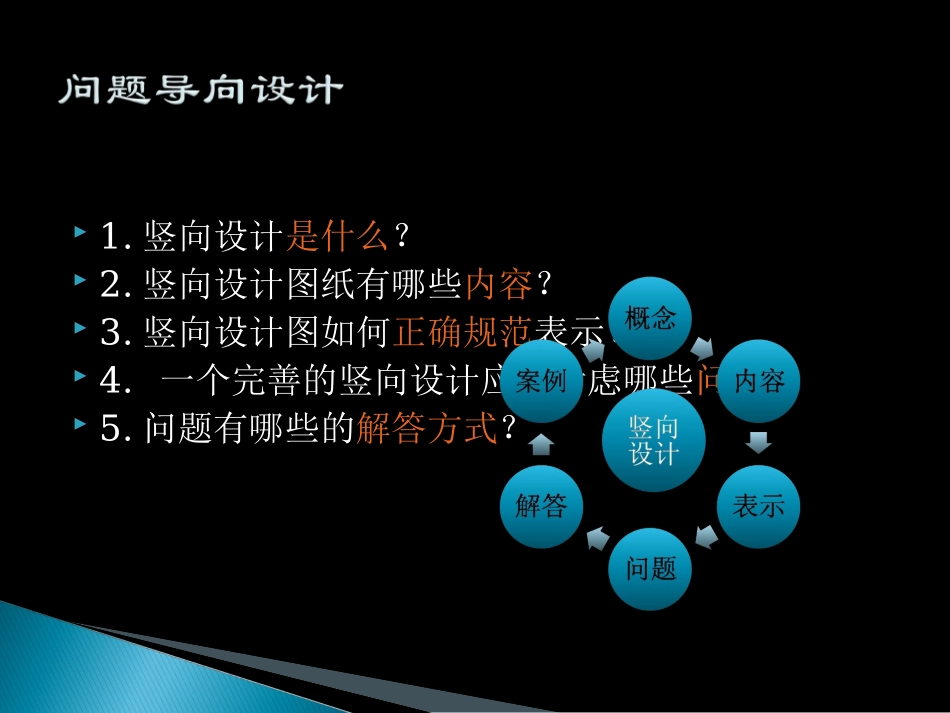

1.竖向设计是什么？2.竖向设计图纸有哪些内容？3.竖向设计图如何正确规范表示？4.一个完善的竖向设计应该考虑哪些问题？5.问题有哪些的解答方式？概念：竖向设计是对基地的自然地形及建筑物进行垂直方向的高程（标高）设计；既满足使用要求，又要满足经济、安全和景观等方面的要求。场地标高(设计等高线),建筑标高，建筑定位，排水方向；（4点）场地竖向：道路竖向：道路控制点坐标，控制点标高（现状标高、设计标高），道路坡度，坡长，道路转弯半径及圆心点，坡向；（7点）场地标高的表示方法适用条件1.设计等高线法平坦，且面积较大的地块2.标高法适用所有地形条件，相对有误差3.局部剖面法是标高法的辅助设计手法，能够很直观的表现地形的起伏变化场地竖向表示方法场地标高建筑标高排水方向建筑定位设计等高线道路竖向表示方法道路控制点坐标道路控制点标高道路坡度道路坡长道路排水方向道路转弯半径及圆心点坐标列表竖向设计深度：方案设计深度初步设计深度平坦地形山地地形主要考虑排水问题设计步骤：（1）确定道路及户外设施的竖向设计。（2）确定室内外地坪标高；（3）确定场地排水。平坦地形：山地地形：综合考虑，注重道路竖向设计设计步骤：（1）确定地形竖向处理方案（地形改造的坡度为8%，大于8%需做成台地或护坡。）（2）计算土石方工程量。（尽可能减少土石方量，保证挖填方平衡。）（3）进行支挡构筑物的设计。1)平坡式2)台阶式3)混合式1）安全问题防护工程防洪、排水2）经济问题土石方工程3）适用问题道路的纵坡设计建筑接地方式4）美观问题地形造景1）防护工程挡土墙：2）排水、防洪场地排水向某点排水：排入集水井、雨水口向某边排水：排入水渠、江河场地排水系统明沟排水系统暗管排水系统混合排水系统城市管网系统雨污分流雨污合流总结：建筑附近向四周散水；开敞用地向道路排水；道路向外围市政管网排水；市政管网向主干管汇集；重要原则：充分利用地形，就近排入水体；避免出现锅底汇水情况；尽量避免设置雨水泵站；3）土石方工程粗略计算方法：网格法-平均值计算法公式：计算步骤：1.建立方格网2.标注每个角点的现状标高和设计标高，3.计算施工高度，挖方为-，填方为+。4.分别用不同颜色表示属于不同方格角点。5.利用公式分别计算填挖方。rewqr4/)432(43212hhhhav设计标高实际标高施工高度4）道路纵坡设计经验值：排水的最小坡度停车场的最大坡度轮椅行驶的最大坡度非机动车行驶的最大坡度行人要求的最大坡度小汽车行驶的最大坡度0.2%0.5%2.5%3%8%12%4）道路规范要求道路类别最小纵坡最大纵坡机动车道不小于0.3%不大于8%L不大于200米非机动车道不小于0.3%不大于3%L不大于50米步行道不小于0.5%不大于8%5）建筑接地方式6）地形造景山地地形：1.利用地形作为景观建构的骨架；2.利用地形阻挡和引导行人视线；3.利用地形分隔空间；4.利用山体成为景观背景；平原地形：1.创造微地形景观微地形模式:自然式,平板式,台阶式和混合式大环境：场地四周（道路，和环境设施）中环境：场地内部（分析地形走向，出入口）小环境：道路分段排水（避免排水路径过长及转弯）场地（建筑散水、开敞空间、）《城市用地竖向规划规范》CJJ83-99《城市居住区规划设计规范》GB50180—93《民用建筑设计通则》JGJ37-87《城市道路设计规范》CJJ37—90
