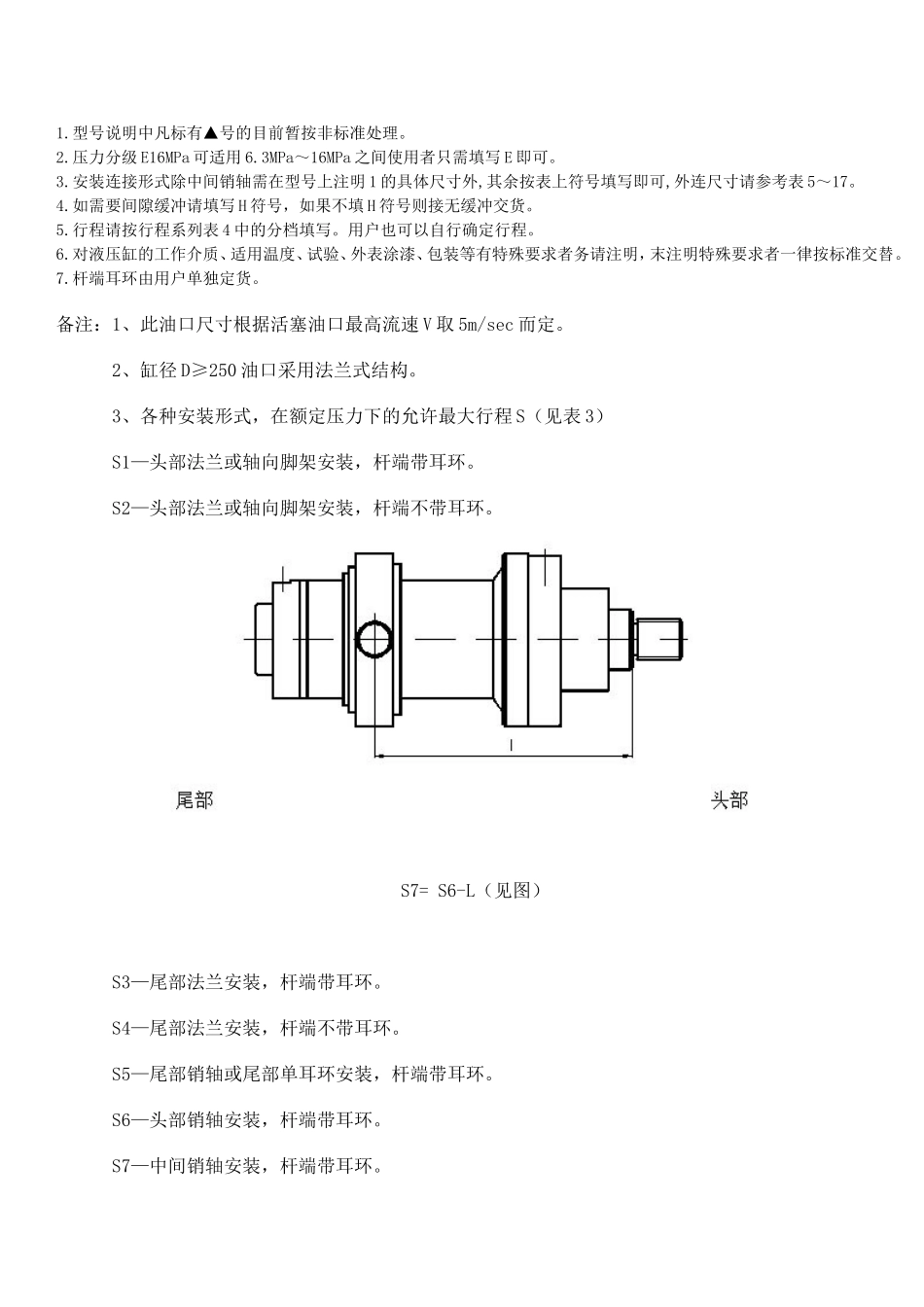

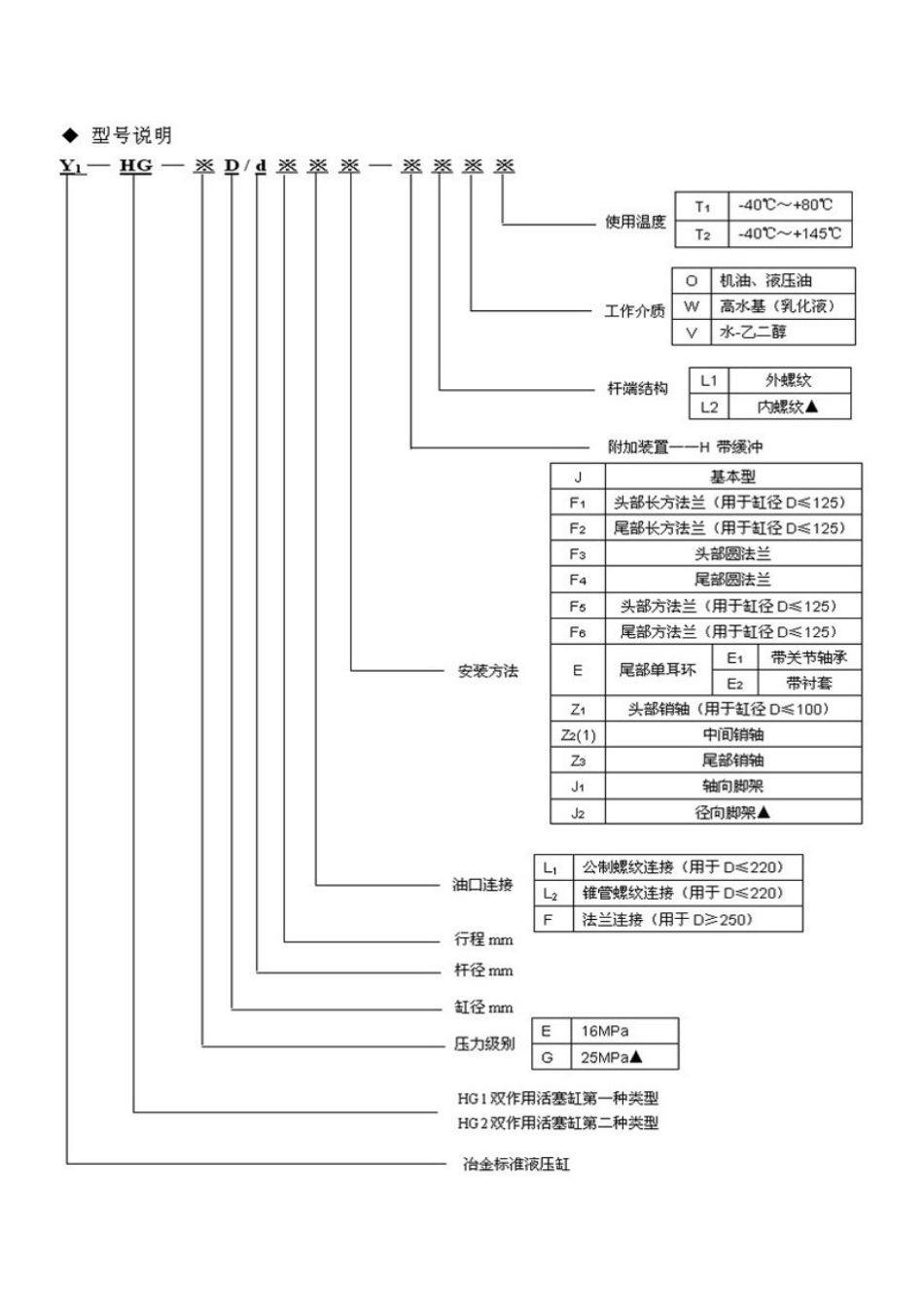

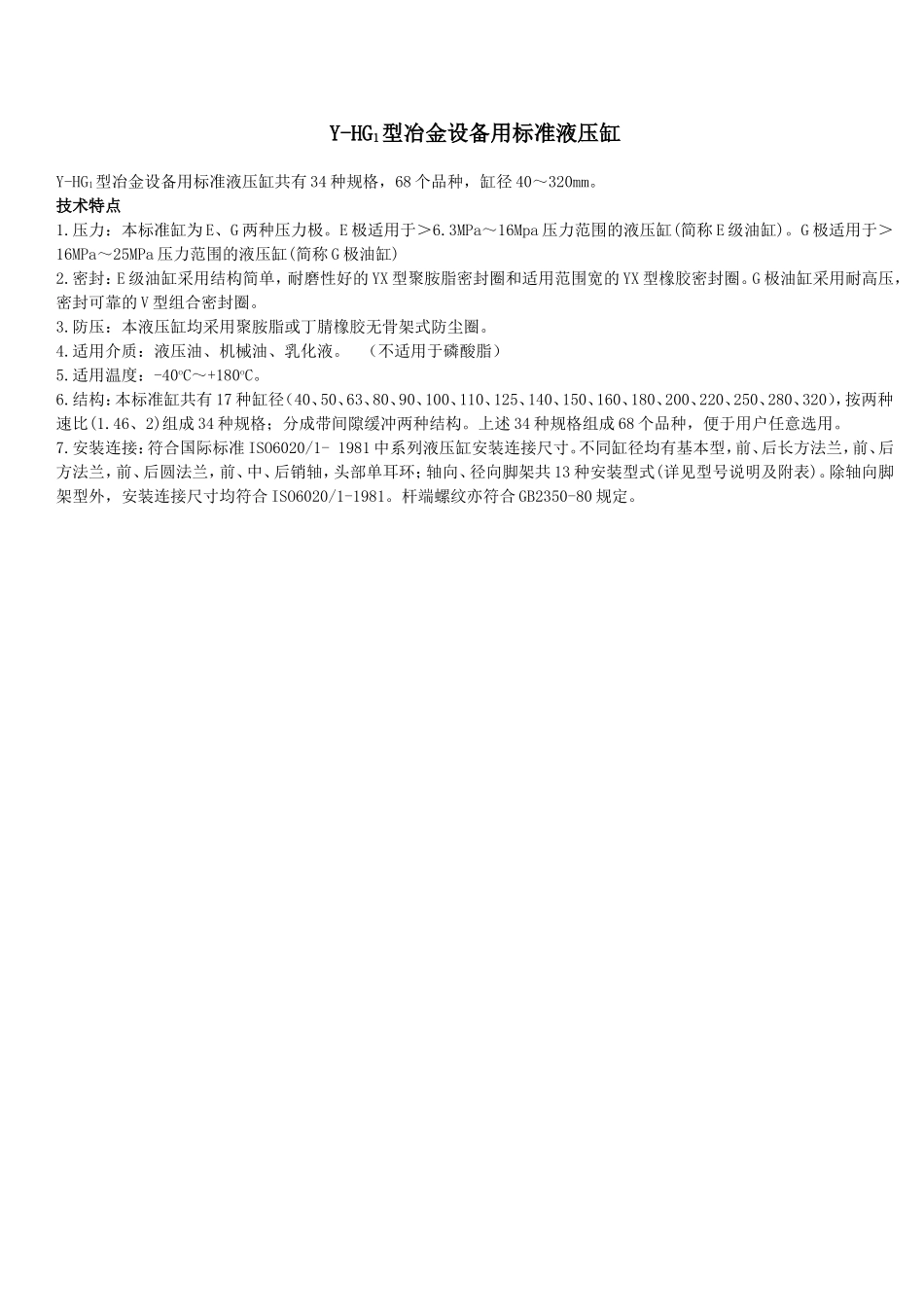

Y-HG1型冶金设备用标准液压缸Y-HG1型冶金设备用标准液压缸共有34种规格，68个品种，缸径40～320mm。技术特点1.压力：本标准缸为E、G两种压力极。E极适用于＞6.3MPa～16Mpa压力范围的液压缸(简称E级油缸)。G极适用于＞16MPa～25MPa压力范围的液压缸(简称G极油缸)2.密封：E级油缸采用结构简单，耐磨性好的YX型聚胺脂密封圈和适用范围宽的YX型橡胶密封圈。G极油缸采用耐高压，密封可靠的V型组合密封圈。3.防压：本液压缸均采用聚胺脂或丁腈橡胶无骨架式防尘圈。4.适用介质：液压油、机械油、乳化液。（不适用于磷酸脂）5.适用温度：-40oC～+180oC。6.结构：本标准缸共有17种缸径（40、50、63、80、90、100、110、125、140、150、160、180、200、220、250、280、320），按两种速比(1.46、2)组成34种规格；分成带间隙缓冲两种结构。上述34种规格组成68个品种，便于用户任意选用。7.安装连接：符合国际标准ISO6020/1-1981中系列液压缸安装连接尺寸。不同缸径均有基本型，前、后长方法兰，前、后方法兰，前、后圆法兰，前、中、后销轴，头部单耳环；轴向、径向脚架共13种安装型式(详见型号说明及附表)。除轴向脚架型外，安装连接尺寸均符合ISO6020/1-1981。杆端螺纹亦符合GB2350-80规定。1.型号说明中凡标有▲号的目前暂按非标准处理。2.压力分级E16MPa可适用6.3MPa～16MPa之间使用者只需填写E即可。3.安装连接形式除中间销轴需在型号上注明1的具体尺寸外,其余按表上符号填写即可,外连尺寸请参考表5～17。4.如需要间隙缓冲请填写H符号，如果不填H符号则接无缓冲交货。5.行程请按行程系列表4中的分档填写。用户也可以自行确定行程。6.对液压缸的工作介质、适用温度、试验、外表涂漆、包装等有特殊要求者务请注明，末注明特殊要求者一律按标准交替。7.杆端耳环由用户单独定货。备注：1、此油口尺寸根据活塞油口最高流速V取5m/sec而定。2、缸径D≥250油口采用法兰式结构。3、各种安装形式，在额定压力下的允许最大行程S（见表3）S1—头部法兰或轴向脚架安装，杆端带耳环。S2—头部法兰或轴向脚架安装，杆端不带耳环。S7=S6-L（见图）S3—尾部法兰安装，杆端带耳环。S4—尾部法兰安装，杆端不带耳环。S5—尾部销轴或尾部单耳环安装，杆端带耳环。S6—头部销轴安装，杆端带耳环。S7—中间销轴安装，杆端带耳环。
