第9章 链传动VIP免费

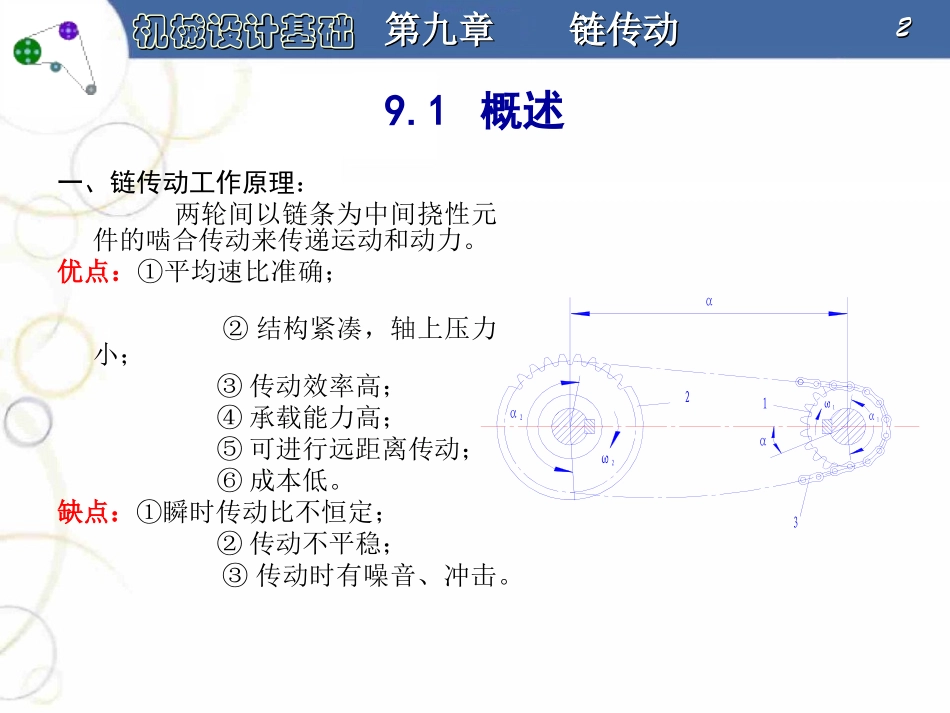

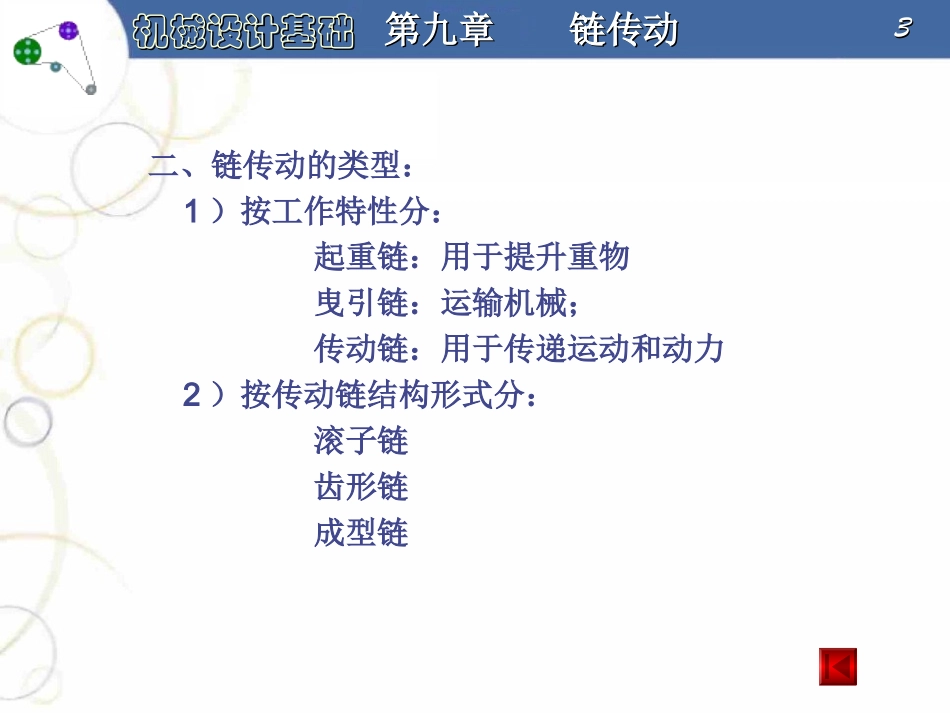

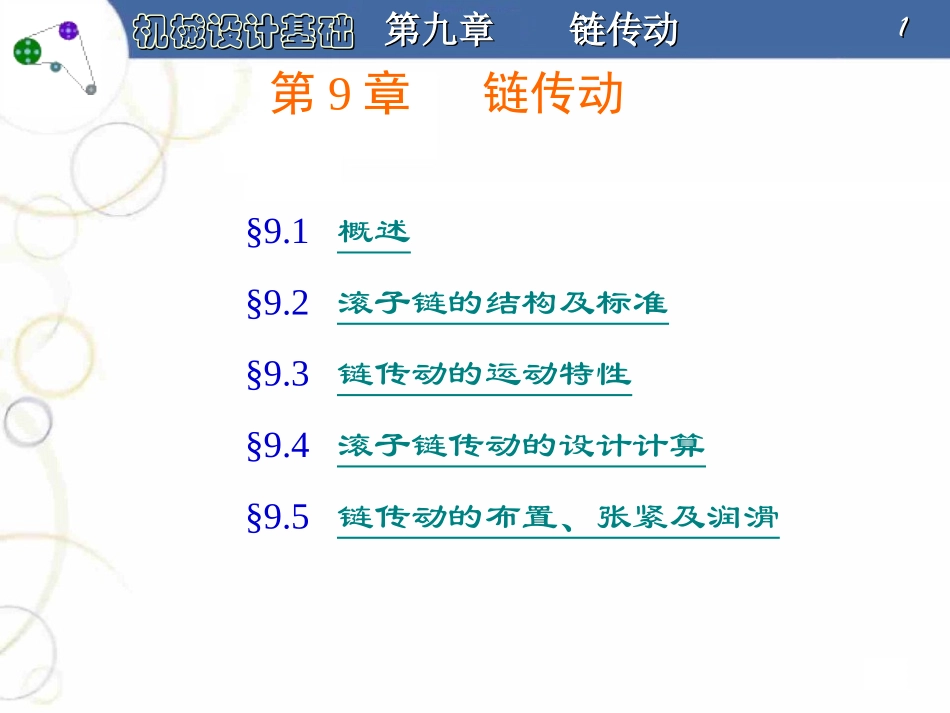

第九章第九章链链传动传动11机械设计基础机械设计基础§9.1概述§9.2滚子链的结构及标准§9.3链传动的运动特性§9.4滚子链传动的设计计算§9.5链传动的布置、张紧及润滑第9章链传动第九章第九章链链传动传动22机械设计基础机械设计基础9.1概述一、链传动工作原理：两轮间以链条为中间挠性元件的啮合传动来传递运动和动力。优点：①平均速比准确；②结构紧凑，轴上压力小；③传动效率高；④承载能力高；⑤可进行远距离传动；⑥成本低。缺点：①瞬时传动比不恒定；②传动不平稳；③传动时有噪音、冲击。第九章第九章链链传动传动33机械设计基础机械设计基础二、链传动的类型：1）按工作特性分：起重链：用于提升重物曳引链：运输机械；传动链：用于传递运动和动力2）按传动链结构形式分：滚子链齿形链成型链第九章第九章链链传动传动44机械设计基础机械设计基础9.2滚子链及链轮一、滚子链的结构和规格主要参数：节距P、节数Z。二、滚子链链轮1．结构：1）整体式；2）孔板式；3）组合式2．材料主要要求：1）足够的强度；2）足够的耐磨性；3）耐冲击。常用材料：普通碳素结构钢、优质碳素结构钢、合金钢。注意：1）有冲击载荷时一般采用低碳钢和低碳合金钢；2）无剧烈冲击、中速、尺寸较大的链轮，采用中碳钢和中碳合金钢；3）齿数较多（Z>50）的链轮常采用灰铸铁；4）中小功率一般采用普通或优质碳素钢，大功率采用合金钢。5）小链轮材料与热处理要求应高于大链轮。第九章第九章链链传动传动55机械设计基础机械设计基础9.3链传动的运动特性一、链传动的速度分析链的平均速度为：1000601000602211pnzpnzv链传动的平均传动比为：1221zznni链条铰链A点的前进分速度cos2cos111dvv上下运动分速度sin2sin111dvv第九章第九章链链传动传动66机械设计基础机械设计基础由上述分析可知，链传动中，链条的前进速度和上下抖动速度是周期性变化的，链轮的节距越大，齿数越少，链速的变化就越大。当主动链轮匀速转动时，从动链轮的角速度以及链传动的瞬时传动比都是周期性变化的，因此链传动不宜用于对运动精度有较高要求的场合。链传动的不均匀性的特征，是由于围绕在链轮上的链条形成了正多边形这一特点所造成的，故称为链传动的多边形效应。二、链传动的运动不均匀性第九章第九章链链传动传动77机械设计基础机械设计基础9.4链传动的设计计算一、链传动的失效形式1）链条的疲劳破坏；2）链条铰链的磨损；3）多次冲击断裂；4）销轴和套筒的胶合；5）链条过载拉断。第九章第九章链链传动传动88机械设计基础机械设计基础二、链传动的主要参数及选择1．小链轮齿数2．传动比i3．链的节距p和型号设计功率：Pd=KAKZP(KW)4．链节数LP与中心距a：02120210)2(22apZZpaZZLP21221212)2(8)2()2(4ZZZZLZZLpaPP为使安装后松边得到适当的垂度：Δa≥2p5．轴上压力FQPFQ1000)3.1~2.1(第九章第九章链链传动传动99机械设计基础机械设计基础9.5链传动的布置、张紧与润滑一、布置二、张紧三、润滑：利于缓冲、减小摩擦、降低磨损，提高使用寿命。第九章第九章链链传动传动1010机械设计基础机械设计基础1.链传动的布置（9-1）第九章第九章链链传动传动1111机械设计基础机械设计基础链传动的布置（9-2）第九章第九章链链传动传动1212机械设计基础机械设计基础链传动的布置（9-3）第九章第九章链链传动传动1313机械设计基础机械设计基础2.链传动的张紧弹簧自动张紧重力自动张紧托架自动张紧张紧轮定期张紧第九章第九章链链传动传动1414机械设计基础机械设计基础3.链传动的润滑润滑油推荐采用牌号为：L-AN32、L-AN46、L-AN68等全损耗系统用油。对于开式及重载低速传动，可在润滑油中加入MoS2、WS2等添加剂。对于不便采用润滑油的场合，允许涂抹润滑脂，但应定期清洗与涂抹。良好的润滑可缓和冲击、减轻磨损、延长链条的使用寿命。链传动中销轴与套筒之间产生磨损，链节就会伸长，这是影响链传动寿命的最主要因素。因而，润滑是延长链传动寿命的最有效的方法。润滑的作用对高速重载的链传动尤为重要。链传动的润滑对链传动的工作能力...
