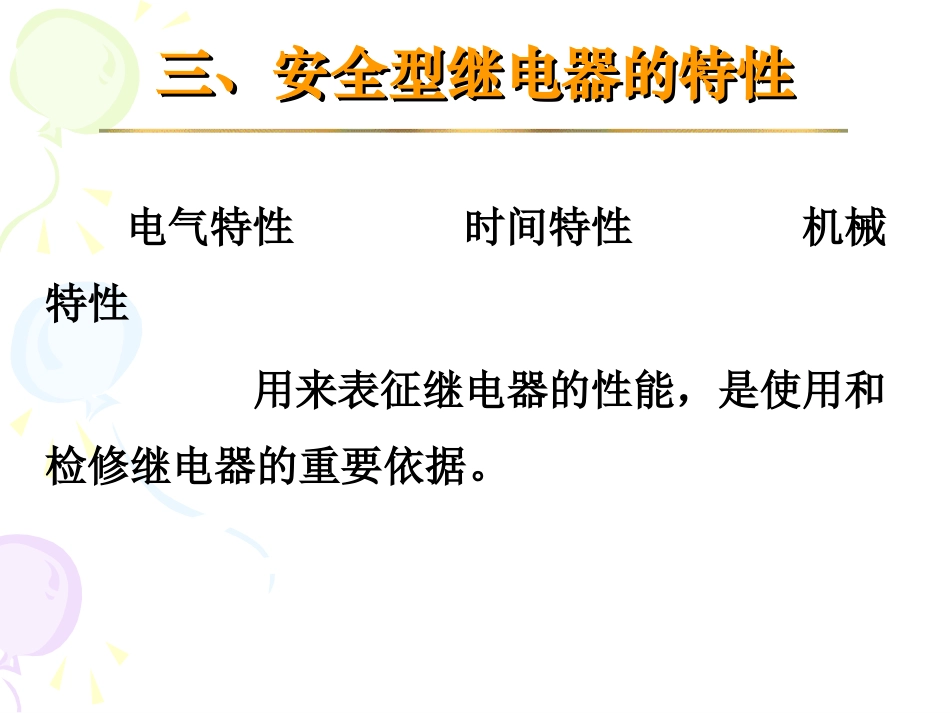

电气特性时间特性机械特性用来表征继电器的性能，是使用和检修继电器的重要依据。三、安全型继电器的特性三、安全型继电器的特性(1)额定值额定值是满足继电器安全系数所必须接入的电压或电流值。AX系列继电器的额定电压为直流24V，作为轨道继电器、灯丝继电器、道岔起动继电器时除外。1.1.电气特性电气特性(2)充磁值为了测试继电器的释放值或转极值，预先使继电器磁系统磁化，向其线圈通以4倍的工作值或转极值。1.1.电气特性电气特性(3)释放值向继电器通以规定的充磁值，然后逐渐降低电压或电流，至全部前接点断开时的最大电压或电流值。1.1.电气特性电气特性(4)工作值向继电器线圈通电，直到衔铁止片与铁心接触、全部前接点闭合，并满足规定接点压力所需要的最小电压或电流值。1.1.电气特性电气特性(5)反向工作值向继电器线圈反向通电，直到衔铁止片与铁心接触、全部前接点闭合，并满足接点压力时所需要的最小电压或电流值。1.1.电气特性电气特性(6)转极值使有极继电器衔铁转极的最小电压或电流值，又分为正向转极值和反向转极值。1.1.电气特性电气特性(7)反向不工作值向偏极继电器线圈反向通电，继电器不动作的最大电压值。1.1.电气特性电气特性2.2.时间特性时间特性当线圈通电到衔铁动作，带动后接点断开，前接点接通，需要一定的时间。当线圈断电到衔铁动作，带动前接点断开，后接点接通，也需要一定的时间。吸合时间指向继电器通入额定值起至全部前接点闭合所需的时间返回时间指向继电器通入额定值，从线圈断电时至后接点闭合所需的时间通电后接点断开前接点闭合断电前接点断开后接点闭合吸合时间返回时间一是改变继电器的结构二是用电路来实现3.3.改变继电器时间特性的方法改变继电器时间特性的方法①改变继电器结构改变衔铁与铁心间止片厚度，来改变继电器的返回时间；选用电阻率较高的铁磁材料，以缩短继电器的动作时间；增大线圈导线的线径来减小继电器的吸合时间；铁心上套短路铜环使继电器缓动，构成缓放型继电器。3.3.改变继电器时间特性的方法改变继电器时间特性的方法②用电路改变继电器的时间特性提高继电器端电压使其快吸；与继电器线圈串联RC并联电路使其快吸；在继电器线圈两端并联电阻或二极管使其缓放；短路继电器一个线圈使其缓放；在继电器线圈两端并联RC串联电路，使继电器缓吸缓放，3.3.改变继电器时间特性的方法改变继电器时间特性的方法四、安全型继电器的接点四、安全型继电器的接点1．对接点系统的要求(1)接点闭合时，接触可靠，接触电阻小而且稳定；(2)接点断开时，要可靠分开，接点间电阻为无穷大，即有一定的间隙；(3)接点在闭合和断开过程中没有颤动；(4)不发生熔接；(5)耐各种腐蚀；(6)导热率和导电率要高；(7)使用寿命长。2.2.接点参数接点参数(1)接点材质•要求机械强度高、导电率和导热率高、耐腐蚀、熔点较高、加工容易、价格适宜。(2)接点电阻•与接点材料、接点间压力、接点的接触形式、接点间电压降、温度及化学腐蚀、电腐蚀等因素有关。•接点电阻由接触电阻及接点本身的电阻两部分组成。(3)接点压力接触点之间的压力和材质，在很大程度上决定着接点电阻的大小。(4)接点齐度同一继电器的所有接点用于电路中，理论上要求同时接触。继电器各组接点同时接触的误差称为接点不齐度，要求其越小越好。2.接点参数(5)接点间隙接点间隔增大后，拉长了电弧，可使电弧熄灭。(6)接点滑程为了保证接点的可靠工作，当接点开始接触后，要求接点相互之间有一定程度的位移，该位移叫做接点滑程。2.接点参数继电器接点所允许通过的最大电流称为接点容量。3．接点容量四、安全型继电器的接点四、安全型继电器的接点四、安全型继电器的接点四、安全型继电器的接点•4．接点材料•要求：电阻系数小，抗压强度低，不易氧化，氧化物电阻率小。•适合的材料：银电阻率最低，氧化膜的导电率与纯银几乎相等，抗压强度不高。一般采用银和银合金作为接点材料。四、安全型继电器的接点四、安全型继电器的接点控制大电流和高电压的接点：钨和金属陶瓷等钨：熔点高，硬度高，不会熔合，几乎没有机械磨损，耐电腐蚀能力强，但它在大气中易氧化。金属陶瓷：磨损小、熔点很...
