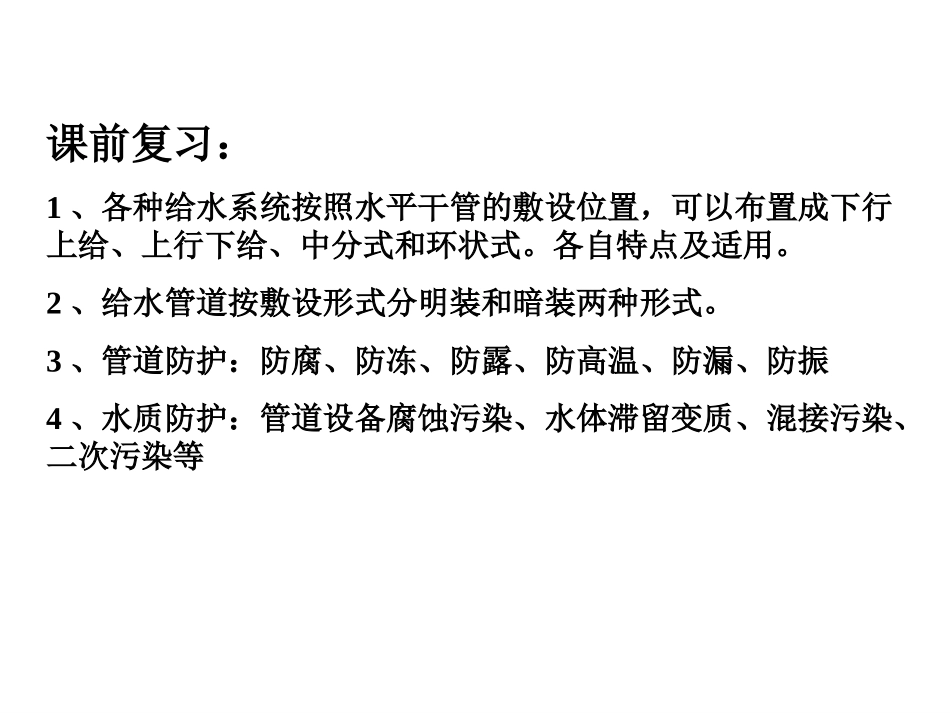

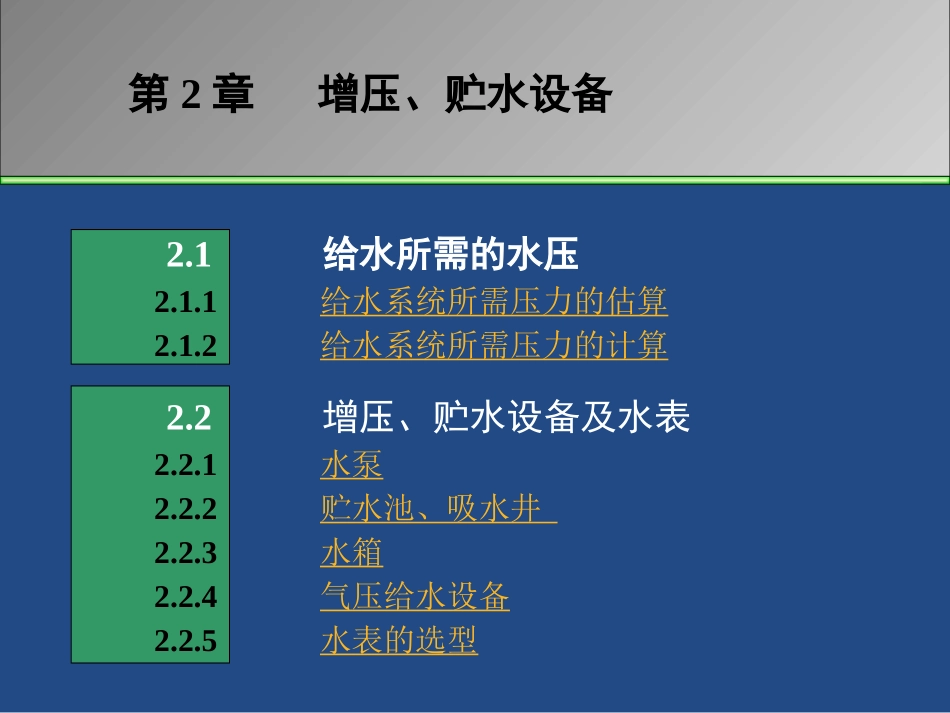

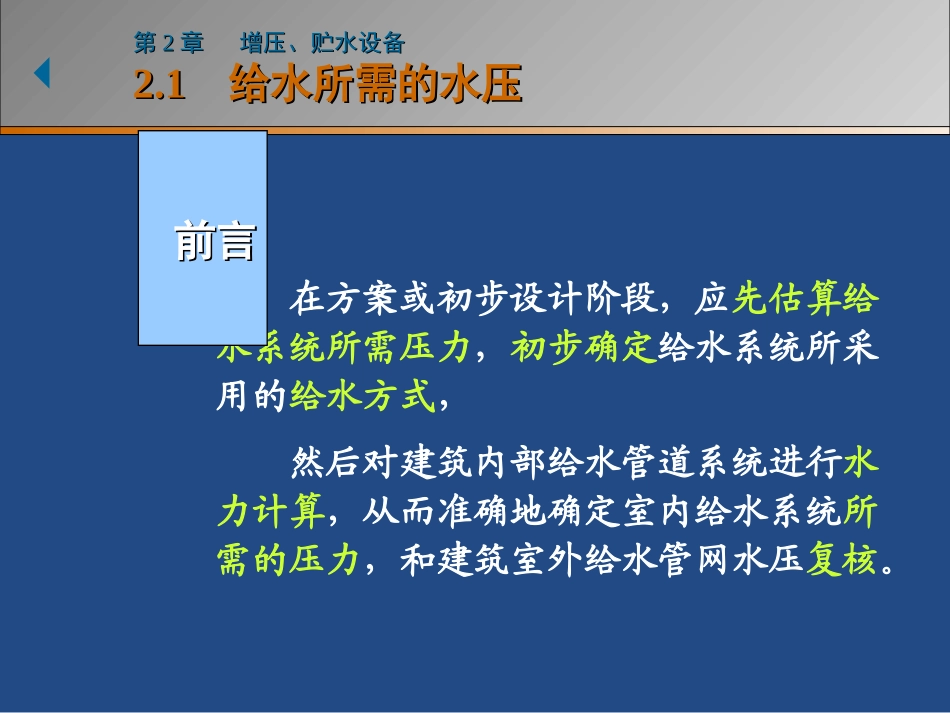

课前复习：1、各种给水系统按照水平干管的敷设位置，可以布置成下行上给、上行下给、中分式和环状式。各自特点及适用。2、给水管道按敷设形式分明装和暗装两种形式。3、管道防护：防腐、防冻、防露、防高温、防漏、防振4、水质防护：管道设备腐蚀污染、水体滞留变质、混接污染、二次污染等第2章增压、贮水设备2.1给水所需的水压2.1.1给水系统所需压力的估算2.1.2给水系统所需压力的计算2.2增压、贮水设备及水表2.2.1水泵2.2.2贮水池、吸水井2.2.3水箱2.2.4气压给水设备2.2.5水表的选型第第22章增压、贮水设备章增压、贮水设备2.12.1给水所需的水压给水所需的水压在方案或初步设计阶段，应先估算给水系统所需压力，初步确定给水系统所采用的给水方式，然后对建筑内部给水管道系统进行水力计算，从而准确地确定室内给水系统所需的压力，和建筑室外给水管网水压复核。前言前言在方案或初步设计阶段，对层高不超过3.5米的民用建筑，可用经验法估算给水系统所需的压力(自室外地面算起):１层为10mH2O２层为12mH2O２层以上每加一层增加4mH2O第第22章增压、贮水设备章增压、贮水设备2.12.1给水所需的水压给水所需的水压2.1.1给水系统所需压力的估算建筑物所需要的水压应按最不利点所需要的水压进行计算，计算公式为：H1+H2+H3+H4=H最不利配水点与室外引入管起点的标高。管路水损。水表水损。最不利配水点所需的最低工作压力。示意图H1H2H3H4第第22章增压、贮水设备章增压、贮水设备2.12.1给水所需的水压给水所需的水压2.1.2给水系统所需压力的计算H2+H3H1HH：总水压H4：最低工作压力H4水表H1：最不利配水点与室外引入管起点的标高差H2：管路水损H3：水表水损2.1.2给水系统所需压力的计算1示意图参考图片参考图片水泵分类（主要指叶片式泵）按主轴方向分为卧式、立式、斜式卧式、立式、斜式按叶轮种类分为离心、混流、轴流离心、混流、轴流按吸入方式分为单吸和双吸单吸和双吸按级数分为单级和多级单级和多级S型单级双吸卧式离心泵NB型凝结水泵DG型多级卧式离心泵W型真空泵DL型立式多级泵锅炉给水泵第第22章增压、贮水设备章增压、贮水设备2.22.2增压、贮水设备及水表增压、贮水设备及水表2.2.1水泵水泵的抽水方式1.直接抽水：水泵直接从市政管网抽水，但必须事先征得市政部门同意。适用：在室外供水管网直径较大、压力较高，水泵抽水量相对比较小的情况下可采用。优点：可以充分利用外网的资用水头，并且可以保证水质不受到污染。直接从市政管网抽水第第22章增压、贮水设备章增压、贮水设备2.22.2增压、贮水设备及水表增压、贮水设备及水表2.2.1水泵水泵的抽水方式2.从贮水池中抽水：适用：当用水量较大，又不允许直接从外网抽水时采用。缺点：不能充分利用外网的资用水头，造成能源浪费，容易引起水质二次污染，贮水池需要投资和定期管理等。从贮水池抽水第第22章增压、贮水设备章增压、贮水设备2.22.2增压、贮水设备及水增压、贮水设备及水表表2.2.1水泵第第22章增压、贮水设备章增压、贮水设备2.22.2增压、贮水设备及水增压、贮水设备及水表表2.2.1水泵机组设置：生活泵——按供水可靠性考虑备用机组生产泵——视工艺要求消防泵——视规范要求而定水泵防震1.对噪声源——选低噪音水泵2.基础——固体传振主要通道：橡胶隔振垫3.管道——固体传振第二通道：吸、压水管设可曲挠接头4.支吊架——固体传振第三通道：弹性支吊架5.隔振为主，吸声为辅，在建筑上采取隔声、吸音措施，如双层门窗、墙面，顶棚设多孔吸音板贮水池设计第第22章增压、贮水设备章增压、贮水设备2.22.2增压、贮水设备及水表增压、贮水设备及水表2.2.2贮水池、吸水井有效容积一般按下式计算：)()(TVbLbbtLsfLbQQTTQVVQQ式中：V-贮水池有效容积，m3Tb-水泵最长连续运行时间，hQb-水泵出水量，m3/hQL-水池进水量，m3/hVf-消防贮备水量，m3Vs-生产事故备用水量，m3Tt-水泵运行的间隔时间，h贮水池设计说明1.资料不足时，生产（生活）调节水（qb-ql）Tb可以按不小于建筑日用水量的20%-25%计算。2.贮水池仅起调节水量的作用时，可不计Vs和Vf。3.当室外给水管网能满足建筑内部所需水量时，贮水池可设吸水坑，吸水...
