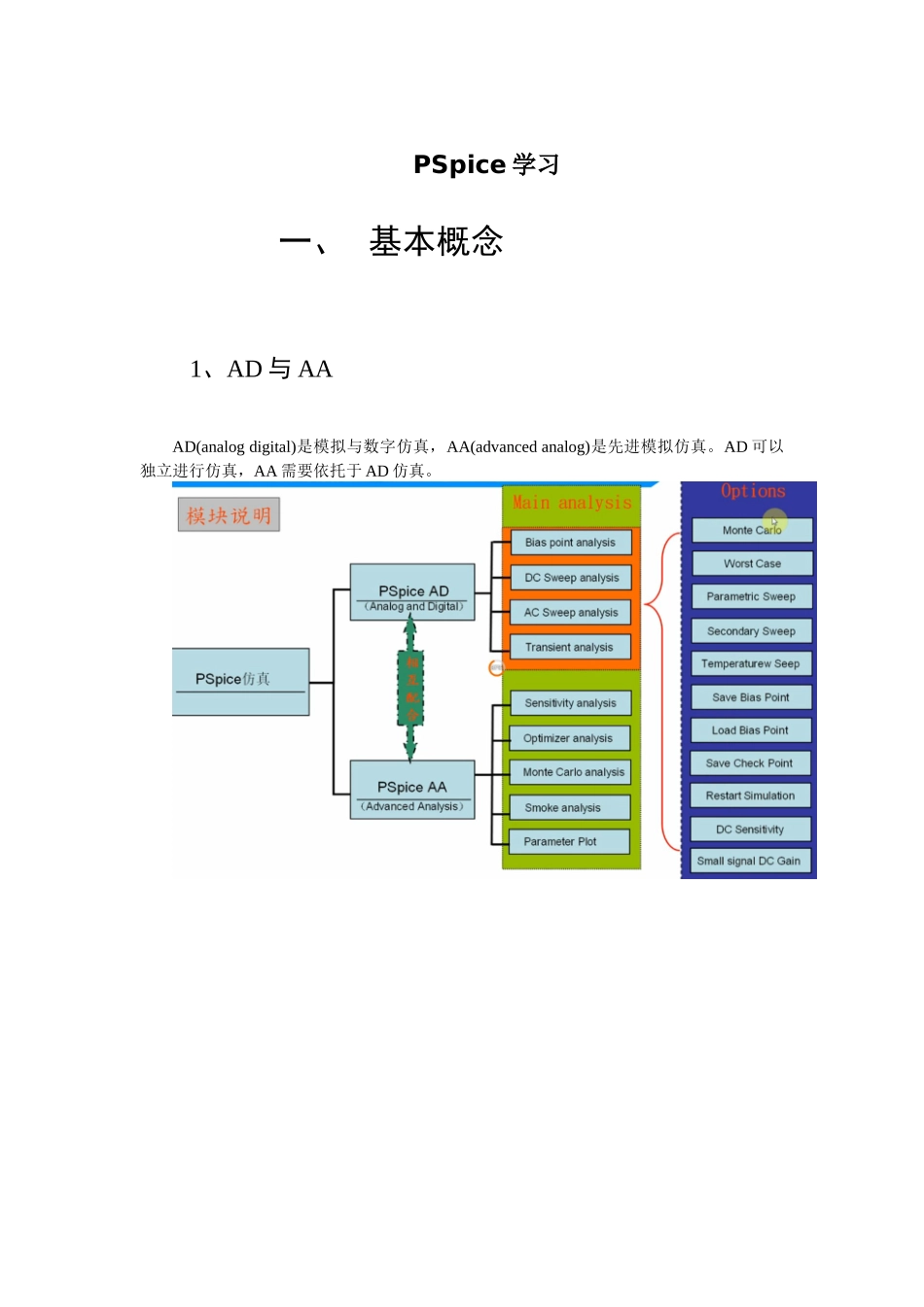

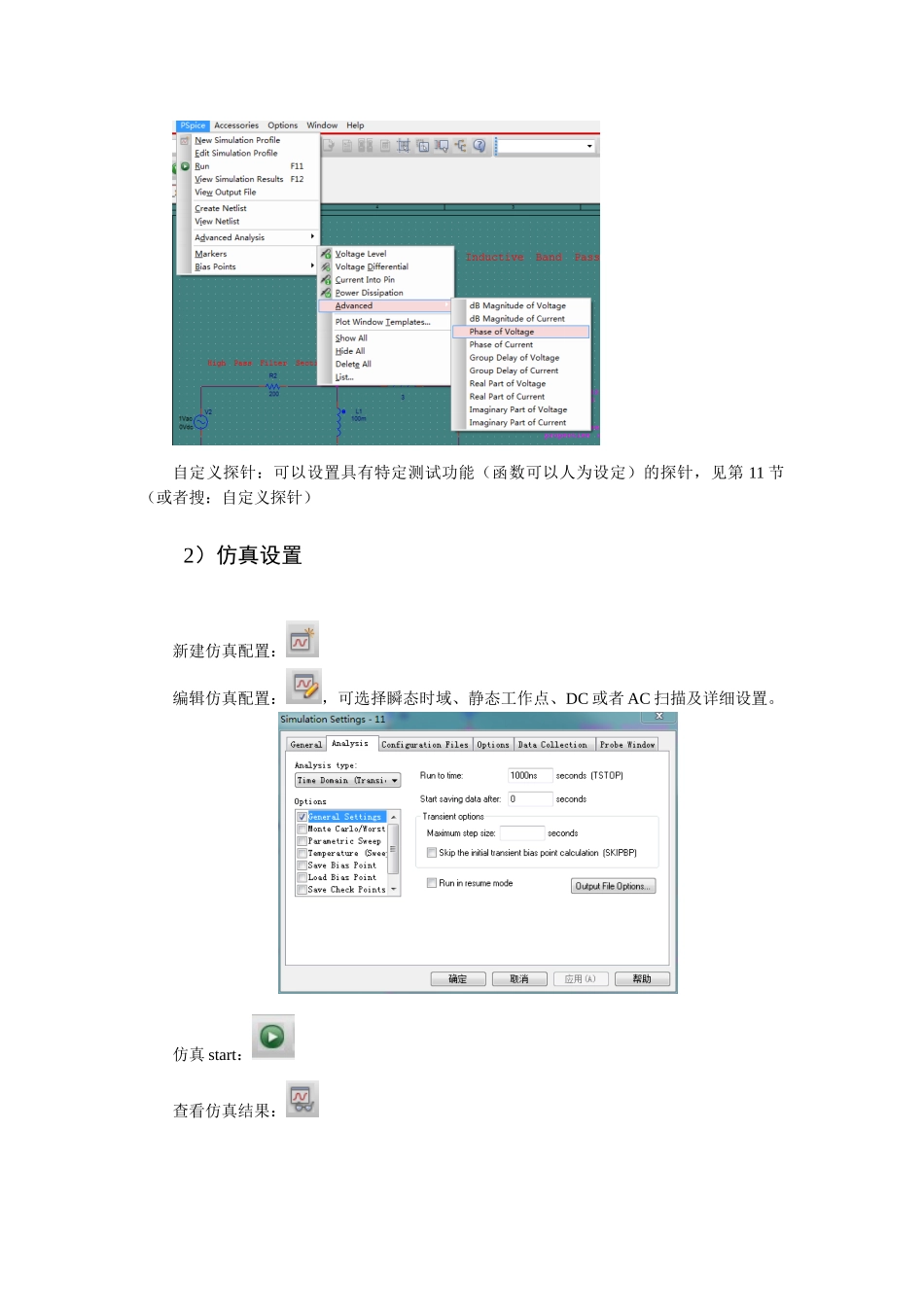

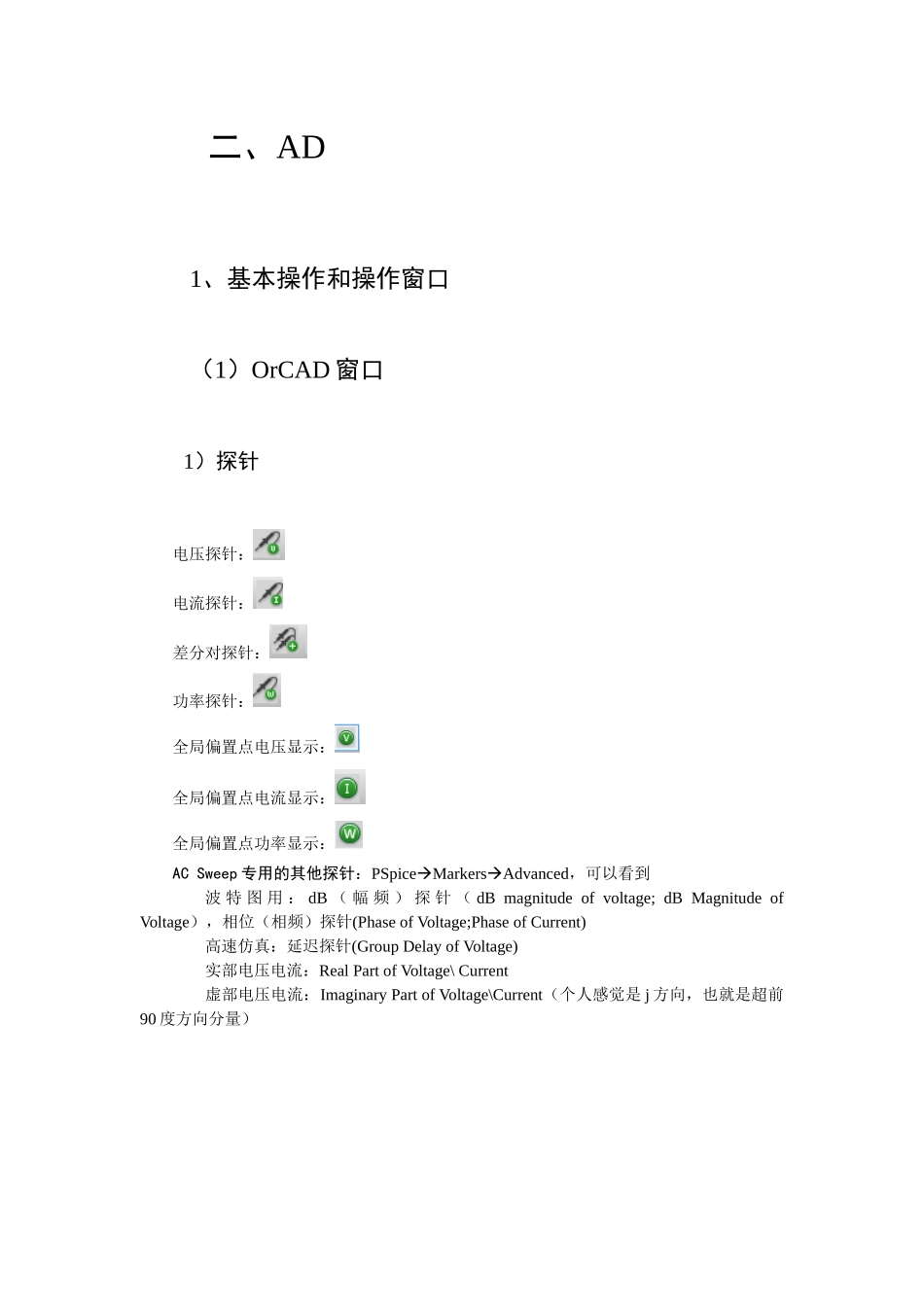

PSpice学习一、基本概念1、AD与AAAD(analogdigital)是模拟与数字仿真，AA(advancedanalog)是先进模拟仿真。AD可以独立进行仿真，AA需要依托于AD仿真。二、AD1、基本操作和操作窗口（1）OrCAD窗口1）探针电压探针：电流探针：差分对探针：功率探针：全局偏置点电压显示：全局偏置点电流显示：全局偏置点功率显示：ACSweep专用的其他探针：PSpiceMarkersAdvanced，可以看到波特图用：dB（幅频）探针（dBmagnitudeofvoltage;dBMagnitudeofVoltage），相位（相频）探针(PhaseofVoltage;PhaseofCurrent)高速仿真：延迟探针(GroupDelayofVoltage)实部电压电流：RealPartofVoltage\Current虚部电压电流：ImaginaryPartofVoltage\Current（个人感觉是j方向，也就是超前90度方向分量）自定义探针：可以设置具有特定测试功能（函数可以人为设定）的探针，见第11节（或者搜：自定义探针）2）仿真设置新建仿真配置：编辑仿真配置：，可选择瞬态时域、静态工作点、DC或者AC扫描及详细设置。仿真start：查看仿真结果：（2）PSpiceAD界面1）.out输出文件仿真结束后可点击查看.out文件。（3）PSpiceprofile菜单1）General选项卡General选项卡中显示输入输出文件路径。2）Analysis选项卡Analysis选项卡包括仿真参数分析的详细设置。3）ConfigurationFiles选项卡ConfigurationFiles中有Category栏，分为Stimulus、Library和Include，Stimulus是指波形编辑器编辑好的波形文件可以复用。Library用于配置用户自定义的仿真库文件路径。Include用于存放头文件。Stimulus使用方法：点击PlacePlacePart在Libraries中找到SOURCSTM库，从中选择激励源放入原理图中，右键该激励源EditPSpiceModel弹出对话框中输入函数类型设置好并保存之后，在ConfigurationFiles中就可以看到该文件已经存在了工程中，若想在今后的工程中复用，可以点击Setasglobal。Library和Include的复用方法也相同，设置好之后，点击Addasglobal即可。4）Option选项卡RelativeaccuracyofV’sandI’s：电压和电流的相对精度Bestaccuracyofvoltage：最高电压精度Bestaccuracyofcurrents：最高电流精度Bestaccuracyofcharge：最高电荷量精度Minimumconductanceforanybranch：最小电导迭代次数限制（这里只要设置使能下面的AutoConverge/verge即可）：DCand‘blind’iterationlimit：Transienttimepointiterationlimit：Trancienttimepointiterationlimit：5）DataCollection选项卡数据采集分四大类：电压、电流、功率、数字、噪声每类都可以选择：所有all、除子电路外所有allbutinternalsubcircuits、Atmarkersonly探针处、无None。6）Probewindow共3个可勾选选项。Displayprobewindowwhenprofileisopened：打开Profile窗口时就打开示波器，没什么用，基本不会勾选这个。DisplayProbewindow：一般选择在仿真完成后打开示波器aftersimulationhascompleted.Show：选择第一个---所有探针Allmarkersonopenschematics或者上一次设置LastplotNone：自行设置。基本不用这个。2、Biaspointanalysis(静态工作点分析)（1）新建工程打开OrCADCaptureCISFileNewproject设置好路径及工程名称，点击OK随后选择OrCAD自带示例工程BJT_Amplifiers.opj随后弹出的窗口中选择PSpiceAD，点击OK（2）偏置点仿真点击弹出如下对话框，Analysis栏选择BiasPoint，OutputFileOption选择第一个随后点击进行仿真。所得静态工作点仿真结果在下图中显示。（3）敏感度分析和小信号直流增益分析1）设置方法点击选择BiasPoint勾选PerformSensitivityanalysis(SENS)，输出变量Outputvariable：输入V(Vout)；Calculatesmall-signalDCgain(.TF)栏，FromInputsourcename:V1，ToOutputvariable：V(Vout)。2）输出结果点击仿真，仿真结果在PspiceA/D窗口中，点击查看.out文件。下面对.out文件进行简单说明。第一部分：网络连接方式****INCLUDINGBJT_Amps.net*****sourceAD_BIASQ_Q1VOUTN001900Q40237V_VbiasN00113002.5VdcR_R1N00089N001901kTC=0,0R_R2N00424VOUT50TC=0,0V_VccN00424015VdcV_V1N00089N001130+SIN01.52k000Q_Q2N03543N03347VOUT1Q40237R_R3...
