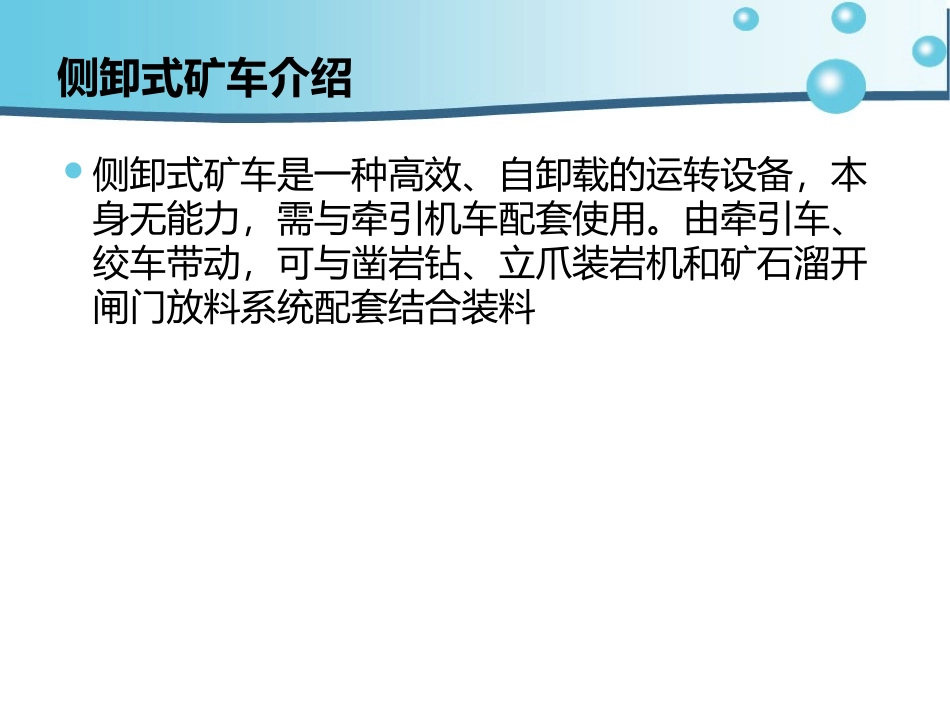

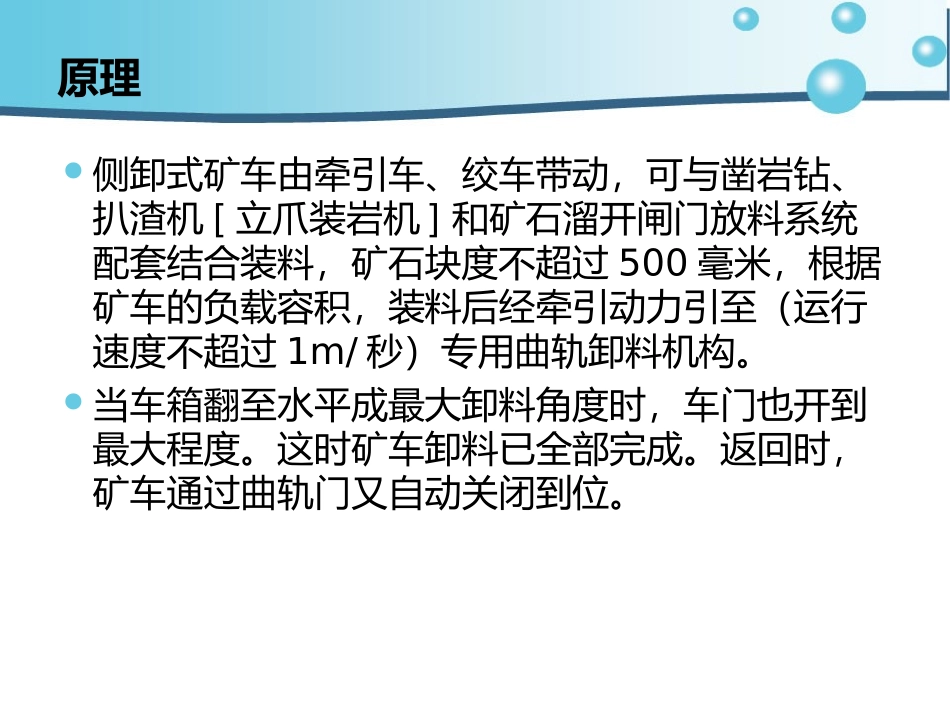

侧卸式矿车15106775372zmkj009侧卸式矿车介绍•侧卸式矿车是一种高效、自卸载的运转设备,本身无能力,需与牵引机车配套使用。由牵引车、绞车带动,可与凿岩钻、立爪装岩机和矿石溜开闸门放料系统配套结合装料原理•侧卸式矿车由牵引车、绞车带动,可与凿岩钻、扒渣机[立爪装岩机]和矿石溜开闸门放料系统配套结合装料,矿石块度不超过500毫米,根据矿车的负载容积,装料后经牵引动力引至(运行速度不超过1m/秒)专用曲轨卸料机构。•当车箱翻至水平成最大卸料角度时,车门也开到最大程度。这时矿车卸料已全部完成。返回时,矿车通过曲轨门又自动关闭到位。用途•侧卸式矿车主要适用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套简单、高效率出渣运输设备。技术参数•规格容积最大载重轨距轴距轮径车箱长度允许牵引力牵引高度长×宽×高重量YCC0.7-60.71.756006003001300593201650×980×10500.75YCC1.2-61.236006003001600593201900×1050×12001YCC2-62560010004002500593203000×1250×13001.83YCC2-72576210004002500593203000×1250×13001.88YCC4-741076213004503200594303900×1400×16503.23YCC4-741090013004503200594303900×1400×16503.3分类•侧卸式矿车翻斗形式分为曲轨式和液压式•曲轨式•液压式图片
